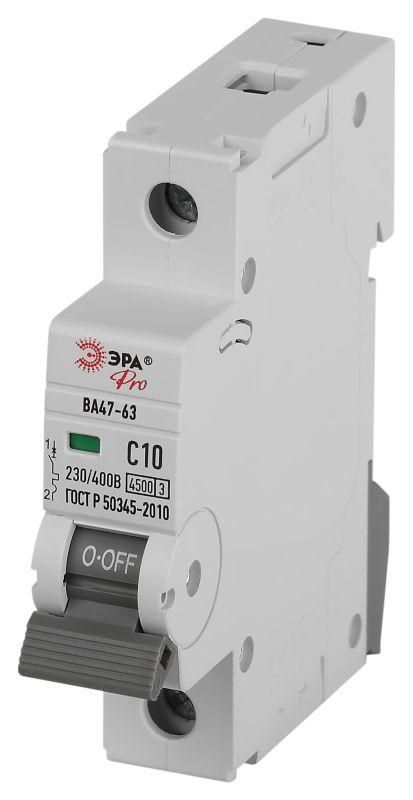

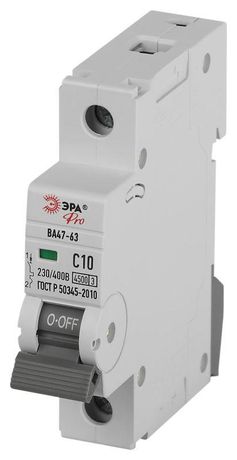

Автоматический выключатель PRO VA63-1P10C4.5 ВА47-63 1P 10А кривая C 4,5кА | Б0059405 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - однополюсный устройство для защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Подходит для скрытой установки в распределительных щитках, рассчитан на работу в сетях 230 В переменного тока. Артикул б0059405 соответствует модели с номиналом 10 А и кривой срабатывания C.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА предназначен для защиты групповых цепей с умеренно высокими пусковыми токами. Отличается характерной кривой C - оптимальной для оборудования, которое запускается с кратковременным скачком тока, но не требует повышенной устойчивости, как, например, мощные насосы или компрессоры.

• Защита осветительных цепей с галогенными и LED-лампами
• Обеспечение безопасности розеточных групп с компьютерами, телевизорами, зарядными устройствами
• Защита маломощных двигателей: вентиляторы, небольшие насосы, кофемашины
• Установка в жилых домах, офисах, торговых точках

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - работает в стандартной сети 220–240 В
• Количество полюсов: 1 - управляет одной фазой, подходит для однофазных цепей
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что исключает ложные срабатывания при пуске устройств
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Максимальное напряжение изоляции: 660 В - обеспечивает надёжную изоляцию даже при кратковременных перенапряжениях
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - защищён от высоковольтных импульсов (например, от грозовых разрядов)
• Рабочий диапазон температур: от –40 C до +50 C - можно использовать в неотапливаемых помещениях, на балконах, в подъездах
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на проводку
• Категория перенапряжения: III - предназначено для установки в распределительных щитах, где возможны значительные переходные процессы
• Глубина монтажа: 74 мм - требуется место в шкафу для правильной установки
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА монтируется на DIN-рейку шириной 35 мм. Устройство имеет специальный зажим для фиксации в корпусе, обеспечивающий плотный контакт. Монтаж осуществляется через заднюю часть - контакты выходят вперед, а механизм крепится к рейке. Для скрытого монтажа необходимо предусмотреть глубину шкафа не менее 74 мм. Подключение проводов выполняется в верхние/нижние клеммы - полярность не важна. Номинальное сечение провода - от 1 до 25 мм2, лучше использовать многожильные или одножильные медные провода с качественной зачисткой. Не допускается использование алюминиевых проводов без переходных соединений.

Безопасность и стандарты

Выключатель автоматический ВА47-63 PRO ЭРА соответствует требованиям международного стандарта IEC 60898-1. Обладает классом токоограничения 3, что повышает безопасность при аварийных режимах. Конструкция исключает возможность случайного прикосновения к токоведущим элементам благодаря IP20. Применение в помещениях с уровнем загрязнения 2 - то есть в обычных сухих и чистых условиях без пылевых выбросов и агрессивных паров.

Преимущества

• Надёжное срабатывание при перегрузках и КЗ благодаря проверенной механике
• Индикация положения: рычаг четко показывает состояние “вкл” / “выкл” / “трип”
• Удобный защелкивающийся крепёж на DIN-рейку - легко устанавливать и демонтировать
• Широкий рабочий температурный диапазон - позволяет применять в холодных и жарких условиях
• Совместим с другими изделиями серии ВА47-63 - можно собирать комплексные щиты

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - для них нужна кривая D
• Не предназначен для работы во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не защищает от влаги
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50 Гц
• Не следует использовать в местах с высоким уровнем пыли, металлической стружки или химических испарений - риск пробоя изоляции
• Не подходит для многократных операций включения/отключения вручную - не является рубильником

Примеры использования

• Щиток в квартире: защита розеток на кухне и в комнате
• Офис: питание серверов, принтеров, мониторов
• Магазин: освещение, видеонаблюдение, терминалы оплаты
• Производственный участок: вентиляционные системы, малые насосы, контрольные панели

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 2,3 кВт (10 А × 230 В)
• При замене старого автомата сверьте сечение провода - если используется 1,5 мм2, не стоит ставить более 16 А
• Не затягивайте клеммы слишком сильно - это повредит медный провод и вызовет нагрев
• Проверьте, чтобы все автоматы в щите были установлены правильно: вход всегда сверху, выход снизу
• Для помещений с высокой влажностью используйте выключатели с IP44 и выше - этот модель не подходит
• При сборке щита учитывайте, что ВА47-63 PRO ЭРА занимает всего 1 модуль - экономит место
