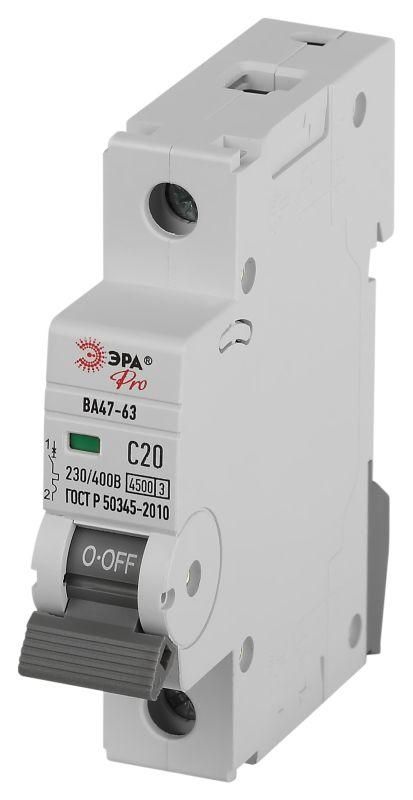

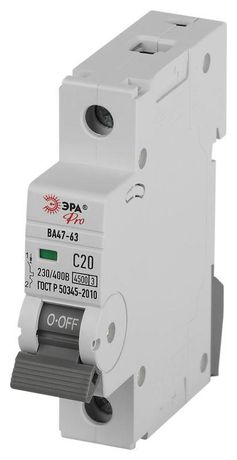

Автоматический выключатель PRO VA63-1P20C4.5 ВА47-63 1P 20А кривая C 4,5кА | Б0059408 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат с номинальным током 20 А и кривой срабатывания C, предназначенный для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059408 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений. Кривая срабатывания C делает его идеальным для защиты оборудования с умеренными пусковыми токами: светодиодные и энергосберегающие светильники, компьютеры, принтеры, малые насосы, вентиляторы, компрессоры. Не предназначен для защиты мощных двигателей с высокими пусковыми токами - для них нужна кривая D.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на стандартную сеть 220–240 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что соответствует типичным пусковым токам бытовой техники.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую и механическую нагрузку на провода.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли.
• Рабочий температурный диапазон: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри щита.
• Поперечное сечение подключаемого провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров.
• Модульная ширина: 1 модуль - занимает стандартное место в DIN-рейке шириной 17,5 мм.
• Глубина монтажа: 74 мм - требует достаточного места в корпусе щита.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель ВА47-63 устанавливается на стандартную DIN-рейку типа 35 мм. Подходит для скрытого монтажа - монтируется внутрь стенового шкафа или распределительной коробки. Для подключения используйте провода сечением 1–25 мм2. Зажимы обеспечивают надёжный контакт без необходимости предварительной обжимки. Убедитесь, что глубина шкафа минимум 74 мм. Выключатель совместим со всеми устройствами серии ВА47-63 от ЭРА - можно использовать в одной цепи с другими автоматами этой же серии.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010. Номинальное импульсное выдерживаемое напряжение 4000 кВ обеспечивает устойчивость к грозовым перенапряжениям. Категория перенапряжения III указывает на применение в распределительных цепях, где возможны значительные переходные процессы. Степень загрязнения 2 - допустима для обычных помещений без агрессивной пыли и влаги.

Преимущества

• Высокая отключающая способность 4,5 кА - надёжно работает даже при серьёзных авариях.
• Класс токоограничения 3 - снижает риск повреждения кабеля при КЗ.
• Универсальная кривая C - оптимальна для большинства бытовых и легкопромышленных нагрузок.
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий.
• Простой монтаж на DIN-рейку - экономит время при сборке щитов.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50 Гц.
• Не подходит для защиты крупных двигателей (например, насосов мощностью >3 кВт) - требуется кривая D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации щита.
• Не рекомендован для мест с уровнем загрязнения выше 2 (например, цеха с металлической пылью, химическими испарениями).

Примеры использования

• Защита группы розеток в квартире с подключенными ПК, телевизором, зарядными устройствами.
• Отключение осветительной цепи с LED-лампами и люминесцентными светильниками.
• Щитовая защита ввода в небольшой мастерской с компрессором и точечными станками.
• Групповой автомат в распределительном щите многоквартирного дома.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля в цепи соответствовало диапазону 1–25 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо зажиматься.
• При установке в щит с несколькими автоматами соблюдайте порядок: входной автомат - больше по току, групповые - меньше. Например, 25/32 А на вводе, 20 А на розетках.
• Избегайте установки рядом с источниками тепла - нагрев снижает реальный порог срабатывания.
• При замене старого автомата - сравнивайте не только ток, но и класс токоограничения. Класс 3 лучше, чем 2, особенно в старых проводках.
• Артикул б0059408 - всегда указывайте его при заказе запасного элемента, чтобы избежать путаницы с аналогами других серий.
