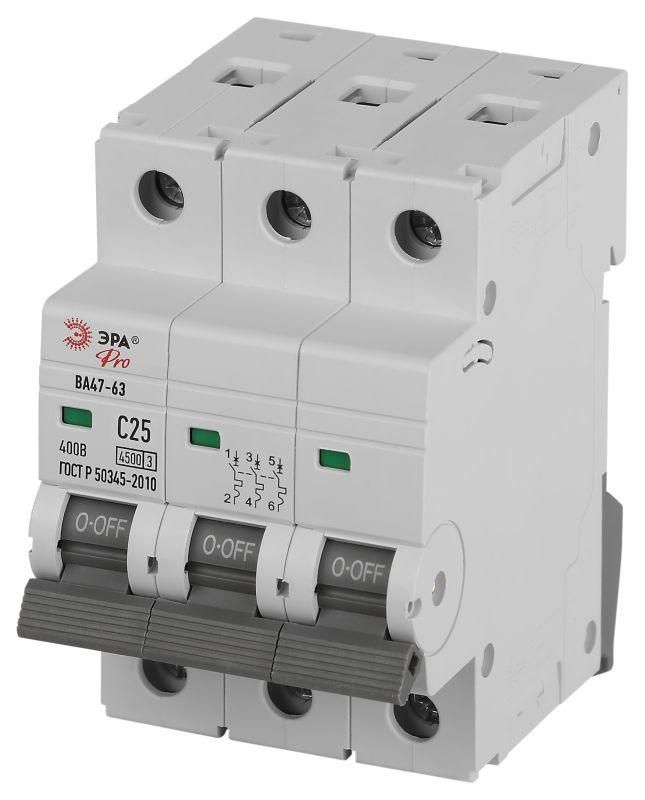

Автоматический выключатель PRO VA63-3P25C4.5 ВА47-63 3P 25А кривая C 4,5кА | Б0059439 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный, на 25 А с кривой срабатывания C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, артикул б0059439 соответствует серийному исполнению для скрытого монтажа.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для защиты оборудования с умеренными пусковыми токами: бытовые приборы, системы освещения, компрессоры, вентиляторы, маломощные насосы. Не рекомендован для устройств с высокими пусковыми токами - например, крупных подъёмных механизмов или сварочных аппаратов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - допустимо применение в сетях до 400 В междуфазного напряжения
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок с умеренным пуском
• Тип тока: переменный (AC), частота 50 Гц
• Максимальное сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона
• Степень защиты IP20 - предохраняет от контакта с пальцами и твёрдыми предметами, но не защищён от воды и пыли
• Количество модулей: 3 - занимает 3 ширины стандартного DIN-рейки (17,5 мм каждый)
• Глубина монтажа: 74 мм - требует достаточного места внутри распределительной коробки
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность
• Категория перенапряжения: III - рассчитан на использование в распределительных щитах и на вводе в здание

Совместимость и монтаж

Выключатель ВА47-63 монтируется на DIN-рейку шириной 35 мм. Установка возможна как в открытых, так и в закрытых (скрытых) распределительных щитах. Для скрытого монтажа требуется коробка глубиной не менее 74 мм. Подключение осуществляется через винтовые зажимы - провода сечением 1–25 мм2 затягиваются отверткой. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты. Выключатель не имеет клемм для внешнего управления или сигнализации.

Безопасность и стандарты

Изделие соответствует требованиям МЭК/ГОСТ Р 50030.2 и имеет класс токоограничения 3, что снижает риск возгорания при КЗ. Номинальное импульсное выдерживаемое напряжение 4000 кВ гарантирует устойчивость к скачкам напряжения. Степень загрязнения 2 указывает на применение в помещениях с обычным уровнем запыления - не предназначено для сырых, химически агрессивных или пыльных сред без дополнительной защиты корпуса.

Преимущества

• Универсальная кривая C - хорошо сочетается с типичными нагрузками в квартирах и офисах
• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при аварийных режимах
• Компактный размер (3 модуля) - экономит место в щите
• Надёжная механическая конструкция - долгий срок службы при правильной эксплуатации
• Совместимость со стандартными DIN-коробками - легко заменяется на аналогичные модели

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не подходит для защиты мощных двигателей с высоким пусковым током - нужна кривая D
• IP20 не защищает от влаги - нельзя устанавливать вне помещений или в сырых зонах (ванная, подвал без гидроизоляции)
• Требуется точное соблюдение сечения проводов - более толстые провода не войдут в зажимы, более тонкие могут плохо фиксироваться
• Не имеет функции дистанционного отключения или индикации состояния

Примеры использования

• Защита группы розеток в квартире с холодильником, микроволновкой и телевизором
• Щитовая защита освещения в офисе с LED-светильниками
• Цепь питания вентилятора или компрессора в системе кондиционирования
• Распределительный щит на этаже многоэтажного дома

Практические советы

• При замене старого автомата проверьте сечение входящего кабеля - оно должно попадать в диапазон 1–25 мм2
• Для скрытого монтажа выбирайте распределительную коробку с внутренней глубиной минимум 80 мм - это даёт запас на провода и соединения
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
• При установке в щит с несколькими автоматами располагайте ВА47-63 рядом с другими устройствами на 25 А - это упростит обслуживание
• Проверяйте плотность затяжки клемм после первого включения - нагрев может вызвать ослабление контакта
