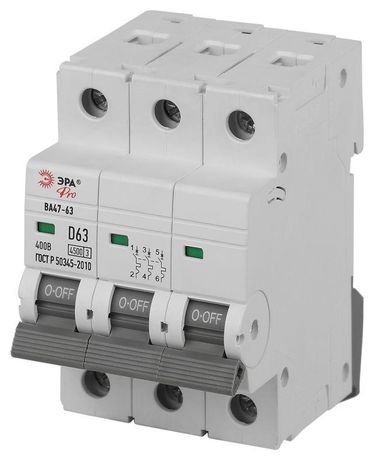

Автоматический выключатель PRO VA63-3P63D4.5 ВА47-63 3P 63А кривая D 4,5кА | Б0059483 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный устройство на 63 А с кривой D, предназначенное для защиты мощных электродвигателей и оборудования с высокими пусковыми токами. Бренд ЭРА обеспечивает надёжность в промышленной и бытовой сети переменного тока 400 В.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает цепи с высокими пусковыми токами - например, насосы, компрессоры, подъёмники, конвейеры и другие двигатели, которые при запуске потребляют ток в 8–12 раз выше номинального. Подходит для установки в щитах распределительных и групповых сетей 380/400 В. Отличается от моделей с кривой B или C повышенной устойчивостью к кратковременным перегрузкам.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с напряжением до 400 В между фазами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: D - отключение происходит при токе 10–20 кратном номинальному, что исключает ложные срабатывания при пуске двигателей.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую и механическую нагрузку на оборудование.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения до этого значения.
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутаций).
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные жилы от 1 до 25 квадратных миллиметров.
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли. Установка допускается только внутри закрытых щитов.
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений, включая неотапливаемые зоны.
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке.
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма щита.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.

Совместимость и монтаж

Выключатель ВА47-63 совместим со всеми стандартными DIN-рейками 35 мм. Монтируется в щиты с глубиной не менее 74 мм. Подходит для скрытого монтажа - корпус спроектирован так, чтобы полностью умещаться в стеновой нише. Для подключения используйте провода сечением 1–25 мм2. Клеммы затягиваются отверткой - рекомендуется проверять момент затяжки согласно инструкции производителя. Нельзя использовать с проводами из алюминия без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и испытание на 4000 кВ импульсного напряжения обеспечивают соответствие современным нормам безопасности. Применяется в соответствии с правилами ПУЭ для защиты силовых цепей. Не предназначено для работы в взрывоопасных зонах.

Преимущества

• Высокая устойчивость к пусковым токам благодаря кривой D - минимизирует ложные отключения.
• Надёжная дугогасительная система класса 3 - продлевает срок службы контактов.
• Широкий диапазон рабочих температур - подходит для экстремальных условий.
• Совместимость с типичными щитами и DIN-рейками - легко заменяет аналоги других брендов.
• Защита от перенапряжений до 660 В - повышает устойчивость к аварийным режимам.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной защиты.
• Не подходит для защиты осветительных цепей или слаботочных устройств - для них лучше выбрать кривую B или C.
• Запрещена установка в местах с частыми вибрациями без демпферов - возможны отказы контактов.
• Не рассчитан на многократные короткие замыкания - после нескольких срабатываний требуется проверка состояния аппарата.

Примеры использования

• Щитовая защита насосной группы в системе водоснабжения.
• Защита воздушных компрессоров на заводе.
• Питание подъёмных механизмов в логистических терминалах.
• Цепи питания вентиляторов большой мощности в промышленных печках.
• Групповые автоматы в распределительных щитах производственных участков.

Практические советы

• Выбирая автомат ВА47-63, убедитесь, что пусковой ток вашего двигателя не превышает 20×63 = 1260 А - иначе он не сработает своевременно.
• Проверьте посадочные размеры щита: глубина должна быть ≥74 мм, иначе выключатель не войдёт.
• При замене старого автомата сверьте сечение проводов - если они меньше 1 мм2, используйте наконечник; если больше 25 мм2 - примените ответвление через клемму.
• Не устанавливайте рядом с источниками тепла - температура вокруг не должна превышать +50 C.
• После каждого срабатывания при КЗ проведите внешнюю проверку: нет ли оплавления, трещин, запаха горелого. При подозрении - замените.
