Выключатель автоматический трехполюсный NB1-63 3P 63A 6кА х-ка D (DB) (R) | 179724 CHINT

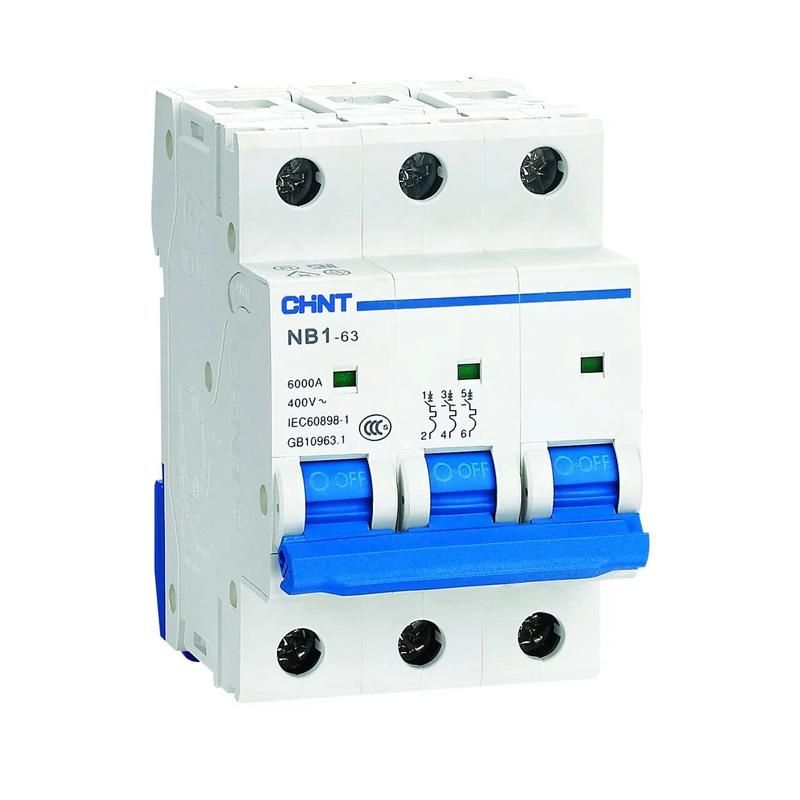

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 63 А с характеристикой D и отключающей способностью 6 кА. Предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках с высокими пусковыми токами.

Назначение и область применения

Выключатель NB1-63 используется для защиты силовых цепей переменного тока с частотой 50–60 Гц и напряжением до 400 В. Подходит для оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Применяется в распределительных щитах жилых, офисных и промышленных зданий. Отличается надёжной работой при нечастых операциях включения и отключения.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пики тока до 10–20 крат от номинала
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Сечение подключаемого провода: 1–25 мм2
• Тип тока: переменный (AC)
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 77,8 мм
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Частота: 50–60 Гц
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность
• Класс токоограничения: 3 - быстрое ограничение тока КЗ
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят однопроволочные и многожильные провода сечением 1–25 мм2, в том числе с наконечниками типов PIN и FORK. Ширина аппарата составляет три модуля (54 мм), что соответствует стандартному шагу модульных устройств. Для сборки щита требуется свободное место глубиной не менее 77,8 мм. Учитывайте, что при установке рядом других аппаратов необходимо обеспечить воздушный зазор для теплоотвода.

Безопасность и стандарты

Выключатель NB1-63 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях степени загрязнения 2 и класса токоограничения 3. Напряжение изоляции 500 В обеспечивает безопасную работу при скачках напряжения в сети. Индикация положения контактов (зелёное окно = включено, красное = отключено) повышает удобство диагностики.

Преимущества

• Характеристика D позволяет использовать устройство с мощными двигателями без ложных срабатываний при пуске
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при активном использовании
• Поддержка различных типов подключения: провода, шины PIN/FORK
• Возможность доработки: можно установить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/V9
• Прозрачная индикация положения контактов снижает риск ошибок при обслуживании

Ограничения применения

• Не предназначен для постоянных частых включений - рекомендовано не более 10–15 операций в час
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях без корпуса
• Не работает при постоянном токе - только для AC
• Не подходит для защиты чувствительной электроники - характер D имеет слишком высокую пороговую задержку
• Требуется соблюдение температурного режима: ниже -25 C и выше +40 C возможны отказы

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на конвейере
• Щит питания насосной группы в системе водоснабжения
• Распределительный щит промышленного участка с компрессорами
• Линия питания сварочного аппарата с высоким пусковым током

Практические советы

• Выбирая NB1-63, проверьте соответствие сечения кабеля - провода меньше 1 мм2 или больше 25 мм2 нельзя подключать напрямую
• Для управления удалённо или автоматизации используйте дополнительные модули: XF9 для контроля состояния, S9 для дистанционного отключения
• При установке нескольких аппаратов в один ряд оставляйте минимум 5 мм зазора между ними для лучшей вентиляции
• Не применяйте этот автомат там, где нужна защита от малых перегрузок - для этого лучше выбрать характеристику C
• Проверяйте маркировку перед монтажом: убедитесь, что указано именно D, а не B или C - это критично для двигателей
