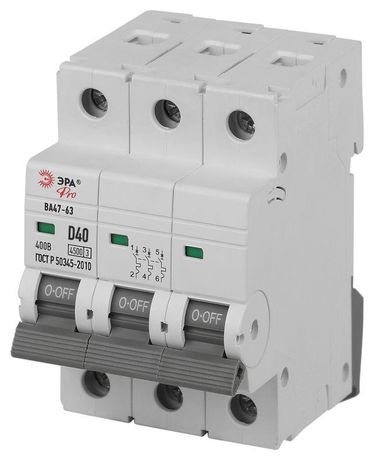

Автоматический выключатель PRO VA63-3P40D4.5 ВА47-63 3P 40А кривая D 4,5кА | Б0059481 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный устройство на 40 А с кривой срабатывания D и отключающей способностью 4,5 кА, предназначенное для надёжной защиты цепей с высокими пусковыми токами. Бренд ЭРА обеспечивает соответствие стандартам и долгий срок службы даже в сложных условиях.

Назначение и область применения

Автоматический выключатель ВА47-63 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты мощных двигателей с высокими пусковыми токами: насосов, компрессоров, подъёмных механизмов, конвейеров, станков. Отличается от моделей с кривой B или C тем, что не реагирует на кратковременные пики тока при запуске оборудования - позволяет избежать ложных срабатываний.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - допустимо использование в сетях до 400 В переменного тока
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, идеально для тяжёлых пусков
• Тип тока: переменный (AC), частота 50 Гц
• Степень защиты IP20 - предохраняет от контакта с пальцами, но не защищена от пыли и воды
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри щитов
• Максимальное сечение провода: 1–25 мм2 - совместим с медными жилами любого распространённого сечения
• Количество модулей: 3 - занимает 3 стандартных места в DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма шкафа
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: 3 - рассчитан на работу в распределительных сетях с возможными скачками напряжения
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от молний)

Совместимость и монтаж

Выключатель ВА47-63 монтируется на DIN-рейку шириной 35 мм. Способ монтажа - скрытый, то есть корпус полностью помещается внутрь распределительного щита. Установка выполняется стандартным зажимом на задней части аппарата. Для подключения используйте провода сечением 1–25 мм2 - затяжка клемм должна быть плотной, но без перегрузки моментом. Каждый полюс имеет отдельные вход/выход, позволяющие легко организовать последовательную или параллельную схему. Убедитесь, что глубина шкафа минимум 74 мм - недостаток места может помешать закрыванию крышки.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяется класс токоограничения 3, обеспечивающий минимальное повреждение проводки при аварии. Номинальное напряжение изоляции 660 В гарантирует безопасность при работе в сетях до 400 В. Степень загрязнения 2 указывает на применение в помещениях с умеренным уровнем пыли и влаги - не предназначено для сырых или пыльных мест вне щита.

Преимущества

• Надёжное срабатывание при больших пусковых токах благодаря кривой D - исключает ложные отключения
• Высокая отключающая способность 4,5 кА - подходит для промышленных объектов и крупных объектов ЖКХ
• Широкий диапазон рабочих температур - работает в холодных и жарких условиях
• Класс токоограничения 3 - снижает риск возгорания и повреждения кабеля при КЗ
• Совместимость со стандартной DIN-рейкой - легко заменяется на аналогичные модели

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Защита IP20 не допускает установку в открытых или влажных местах - требуется герметичный щит
• Не подходит для защиты освещения или бытовых розеток - для них лучше использовать кривые B или C
• Требуется свободное место в щите глубиной не менее 74 мм - не подходит для компактных шкафов
• Не рекомендован для частых включений/отключений вручную - предназначен для аварийного отключения, а не для оперативного управления

Примеры использования

• Щитовая на производстве: защита насосов водоснабжения и воздушных компрессоров
• Лифтовой щит: отключение питания лифтового двигателя при перегрузке
• Цеховые станки: защита электродвигателей сверлильных и фрезерных машин
• Конвейерные системы: обеспечение безопасности при старте ленточных транспортеров

Практические советы

• Выбирая автомат ВА47-63, проверьте, чтобы номинальный ток нагрузки был меньше 40 А - оптимально 80–90% от максимума
• При замене старого автомата убедитесь, что новый тоже имеет кривую D - замена на кривую C вызовет ложные отключения при пуске
• Не забудьте про посадочный диаметр - провода должны точно подходить под зажимы (не более 25 мм2)
• Проверяйте состояние контактов каждые 1–2 года - особенно при частых пусках оборудования
• Для многоквартирных домов с тяжёлыми нагрузками этот автомат - лучший выбор вместо обычных бытовых выключателей
