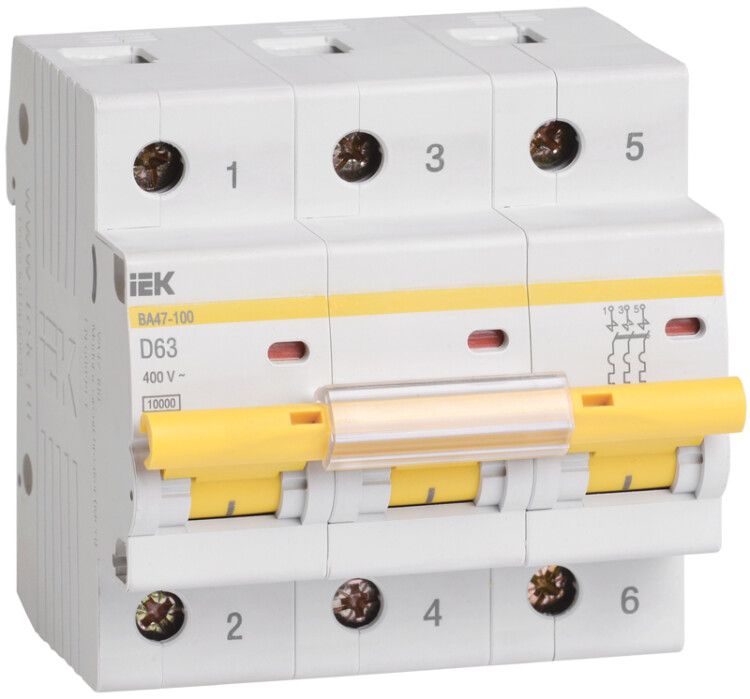

Выключатель автоматический трехполюсный ВА47-100 40А D 10кА KARAT | MVA40-3-040-D IEK

Автоматический выключатель модульный трехполюсный 40А 10кА характеристика D ВА47-100 от IEK - надежный коммутационный аппарат для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, административных и промышленных объектов. Артикул mva40-3-040-d соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 40А 10кА характеристика D ВА47-100 предназначен для автоматического отключения электрооборудования при возникновении сверхтоков - перегрузок или коротких замыканий. Используется в групповых и учетно-распределительных щитах квартир, этажей, офисов, производственных помещений. Особенно эффективен там, где подключены мощные нагрузки с высокими пусковыми токами: насосы, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может длительно пропускать без отключения
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - задержка перед отключением позволяет выдерживать кратковременные пусковые токи (до 10–20× Iном), что важно для двигателей и трансформаторов
• Род тока: переменный (AC), частота 50 Гц
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Максимальное сечение кабеля: 25 мм2 - подходит для медных проводов до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм) - занимает 4,5 стандартных мест на DIN-рейке
• Глубина монтажа: 74,3 мм - учитывать при проектировании глубины щита
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию, проходящую через цепь при КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 40А 10кА характеристика D ВА47-100 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, совместимые с кабелями сечением 0,5–25 мм2. Поддерживается двойное присоединение: можно одновременно использовать шины типов PIN и FORK - удобно при организации сборки шинных систем. Выключатель имеет возможность опломбирования выводов - требуется для энергонадзора. Совместим со всеми дополнительными устройствами серии KARAT: блоками сигнализации, расцепителями минимального напряжения, автономными приводами - подключение без винтов.

Безопасность и стандарты

Выполнено в соответствии с ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Соответствие нормам обеспечивает сертифицированную безопасность при работе в условиях промышленной и бытовой сети. Класс токоограничения 3 повышает уровень безопасности при КЗ, снижая риск повреждения оборудования. Индикатор состояния контактов (зеленый/красный) визуально показывает положение контакта - включен/отключен - без необходимости вскрытия щита.

Преимущества

• Усиленный корпус в зоне клемм - две дополнительные заклепки и монолитная лицевая панель предотвращают деформацию при затяжке проводов
• Контакты из серебросодержащего композита - увеличивают срок службы и снижают нагрев при больших токах
• Защита теплового расцепителя плексигласовой вставкой - исключает попадание пыли и механические повреждения
• Широкий рабочий диапазон температур (-40…+50 C) - подходит для холодных и жарких регионов
• Поддержка двойного подключения шин - экономит время при сборке щитов

Ограничения применения

Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли. Нельзя использовать в цепях постоянного тока - только для переменного тока 50 Гц. Не рекомендуется для защиты осветительных цепей с малыми пусковыми токами - характеристика D слишком “мягкая” для таких задач. Не подходит для установки в открытых помещениях без защиты от внешних воздействий.

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток и кондиционеров
• Производственный участок - питание асинхронного двигателя 15 кВт
• Офисный комплекс - распределение питания на серверную и оборудование HVAC
• Жилищно-коммунальные объекты - управление насосными станциями водоснабжения

Практические советы

• Выбирая автомат ВА47-100, проверьте посадочные размеры щита - глубина 74,3 мм требует минимум 80 мм свободного места
• При использовании кабелей сечением более 16 мм2 используйте наконечники - это повысит надежность контакта
• Для обслуживания и проверки работы - ориентируйтесь на индикатор состояния: красный цвет = отключен, зеленый = включен
• При монтаже в щите с плотным расположением устройств - учтите, что 4,5 модуля занимают значительное место; возможно, потребуется расширить щит
• При замене старого автомата - сравнивайте характеристику срабатывания: D-тип нужен только для мощных нагрузок, для света лучше C-тип
