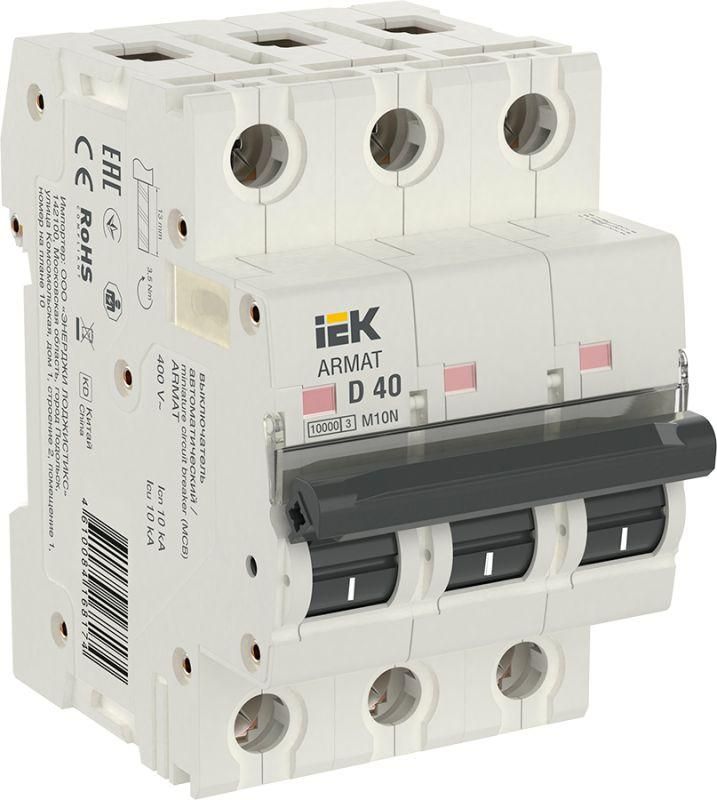

Выключатель автоматический трехполюсный M10N 3P D 40А 10кА ARMAT | AR-M10N-3-D040 IEK

Автоматический выключатель модульный трехполюсный M10N D 40А 10кА от IEK предназначен для защиты трёхфазных сетей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT рассчитан на работу в бытовых и аналогичных объектах, где требуется надёжная коммутационная защита с высокой отключающей способностью.

Назначение и область применения

Автоматический выключатель модульный M10N D 40А 10кА защищает электрооборудование от повреждений при длительной перегрузке и аварийном коротком замыкании. Подходит для установки в щитках жилых домов, офисов, малых производственных помещений и других мест, где используется трёхфазная сеть 400 В. Применяется для питания групп нагрузок: насосов, компрессоров, кондиционеров, станков с асинхронными двигателями.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии.
• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Характеристика срабатывания: D - позволяет временно допускать большие пусковые токи (до 10–20× I_n) без ложного отключения; идеально для двигателей и мощных потребителей.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания величиной до 10 тысяч ампер.
• Номинальное напряжение: 400 В переменного тока (AC); изоляция рассчитана на 500 В.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и точного срабатывания при долговременной перегрузке.
• Ширина по модулю: 3M - занимает три стандартных модуля на DIN-рейке (54 мм).
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения.
• Степень защиты IP20: предохраняет от контакта с внутренними частями и крупным пылевым осадком, но не герметична.
• Рабочая температура: от –40 C до +70 C - работает даже в холодных помещениях и нагреваемых щитах.
• Частота: 50 Гц - совместим с сетью России и стран СНГ.
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая механические и термические воздействия на оборудование.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Цвет корпуса: белый - соответствует стандартному цвету оборудования IEK.

Совместимость и монтаж

Автоматический выключатель M10N D 40А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания задней части аппарата - никаких болтов или инструментов не требуются. Для подключения используются зажимы с винтами, рассчитанные на кабели сечением до 25 мм2. Обязательно проверьте соответствие сечения проводника и плотность затяжки - недостаточно затянутый контакт вызывает перегрев. Все три полюса должны быть подключены последовательно согласно схеме сети L1-L2-L3-N/PE (если есть ноль - он подключается отдельно через другую защиту).

Безопасность и стандарты

Автоматический выключатель серий ARMAT соответствует требованиям международных стандартов IEC 60898-1 и GOST R 50345. Сертифицирован для работы в условиях класса климатического исполнения УХЛ4 - то есть при повышенной влажности и колебаниях температур, характерных для неотапливаемых помещений в регионах с умеренным климатом. Отказ от использования в условиях выше 70 C или ниже –40 C гарантирует сохранение функциональности и безопасности.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных авариях в распределительных сетях.
• Характеристика D - минимизирует ложные срабатывания при запуске двигателей и другой индуктивной нагрузки.
• Класс токоограничения 3 - снижает риск возгорания и повреждения соседних элементов при КЗ.
• Универсальная ширина 3M - легко встраивается в любые типовые щиты.
• Долгий срок службы - 15 лет при правильной эксплуатации.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц.
• IP20 не защищает от брызг воды и пыли - нельзя использовать во влажных, открытых или грязных помещениях без дополнительной защиты (например, в закрытых щитах).
• Не рекомендован для управления нагрузками свыше 40 А - превышение приведёт к выходу из строя.
• Не является устройством УЗО - не защищает от утечек тока на землю. Для этой задачи нужен отдельный дифференциальный автомат или УЗО.
• Подходит для бытового и аналогичного использования - не предназначен для промышленных систем с высокими импульсными нагрузками вне заявленных параметров.

Примеры использования

• Защита трёхфазного воздушного компрессора мощностью ~15 кВт в мастерской.
• Щитовая защита группы кондиционеров в многоквартирном доме.
• Обеспечение отказоустойчивости питаний насосов в системе водообеспечения.
• Фазовый контроль в распределительном щите торгового центра.

Практические советы

• Выбирая автоматический выключатель M10N D 40А 10кА, убедитесь, что суммарная мощность подключённых устройств не превышает 22 кВт (при 400 В и cosφ=0.8).
• Проверьте посадочные места на DIN-рейке перед установкой - они должны быть свободны и не деформированы.
• Не используйте этот аппарат вместо УЗО - если необходима защита от поражения током, параллельно установите дифавтомат или отдельное УЗО.
• При сборке щита следите за равномерным распределением нагрузки по полюсам - перекос фаз может вызывать преждевременные срабатывания.
• При необходимости дополнительной комплектации (блокировки, сигнализации) обращайтесь к каталогу IEK - серия ARMAT поддерживает модульные аксессуары.
