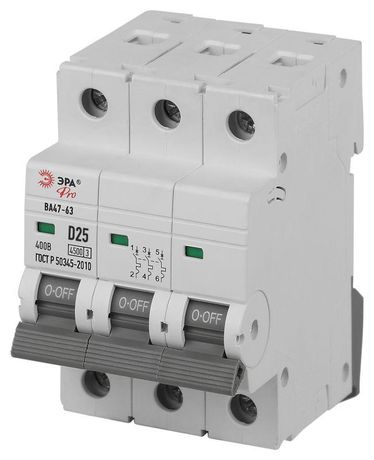

Автоматический выключатель PRO VA63-3P25D4.5 ВА47-63 3P 25А кривая D 4,5кА | Б0059479 ЭРА

Автоматический выключатель ВА47-63 - трёхполюсный устройство на 25 А с кривой срабатывания D, предназначенное для защиты цепей с высокими пусковыми токами. Бренд ЭРА обеспечивает надёжность в промышленной и бытовой электросетях, а артикул б0059479 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Особенность кривой D делает его идеальным для оборудования с высокими пусковыми токами - например, насосов, компрессоров, подъёмных механизмов, больших вентиляторов и тяжёлых станков. Подходит для установки в щитах жилых, офисных и промышленных зданий.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение сети, для которой он рассчитан.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: D - отключение происходит при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске двигателей.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счёт оперативного гашения дуги.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к высоковольтным импульсам (например, от молний или коммутаций).
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не от воды и пыли.
• Рабочая температура: от –40 до +50 C - допустимый диапазон для установки в неотапливаемых помещениях, на улице (в защищённых щитах).
• Поперечное сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводниками этого сечения.
• Ширина: 3 модуля (17,5 мм × 3 = 52,5 мм) - занимает три места в DIN-рейке.
• Глубина монтажа: 74 мм - требует свободного пространства внутри щита.
• Частота: 50 Гц - предназначено для сетей с промышленной частотой в России и странах СНГ.

Совместимость и монтаж

Выключатель ВА47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство подходит для скрытого монтажа - его можно установить в нишу стенового шкафа или распределительный щит с глубиной не менее 74 мм. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт с проводами сечением 1–25 мм2. Никаких специальных инструментов не требуется - достаточно отвертки. Все полюса соединены механически, поэтому при срабатывании одного все три отключаются одновременно.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей, применяемых в домашних и аналогичных условиях. Класс токоограничения 3 и испытание на 4000 кВ импульсного напряжения гарантируют повышенную безопасность при скачках напряжения. Отсутствие защиты от пыли и влаги (IP20) означает, что установка возможна только во внутренних щитах, защищённых от внешней среды.

Преимущества

• Надёжное отключение при пусковых токах благодаря кривой D - минимизирует ложные срабатывания.
• Высокая отключающая способность (4,5 кА) - подходит для сетей с высокой мощностью и длинными линиями.
• Универсальность сечения проводов (1–25 мм2) - не требует переходников или адаптеров.
• Работает при экстремальных температурах - подходит для холодных складов и теплых машинных помещений.
• Известный бренд ЭРА - проверенная долговечность и соответствие заявленным параметрам.

Ограничения применения

• Не применяется в открытых местах - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Не подходит для слабых пусковых нагрузок (освещение, бытовая техника) - кривая D слишком “медленная” для них, лучше использовать B или C.
• Требует достаточной глубины щита (74 мм) - не влезет в тонкие или старые корпуса.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения.
• Отключение питания компрессора в воздушной станции.
• Щитовая защита группы электродвигателей на конвейере.
• Распределительный щит промышленного цеха с тяжёлыми станками.
• Обеспечение безопасности вентиляционных установок с крупными моторами.

Практические советы

• Выбирая автомат ВА47-63, убедитесь, что ваш двигатель действительно требует кривую D - если пусковой ток меньше 8×Iн, лучше взять вариант с кривой C.
• Проверьте глубину вашего щита перед покупкой - 74 мм - это не просто цифра, а минимальный зазор для правильной установки.
• Для защиты от поражения током используйте пару с УЗО - этот выключатель не реагирует на утечки тока.
• При подключении проводов затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить контакты.
• При замене - всегда отключайте питание полностью. Этот выключатель не является разъединителем, хотя физически разрывает цепь.
