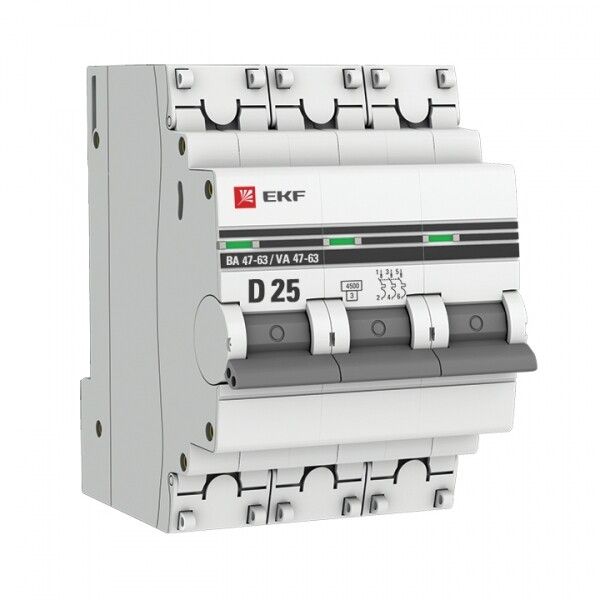

Выключатель автоматический трехполюсный ВА 47-63 25А D 4,5кА PROxima | mcb4763-3-25D-pro EKF (замена - M634325D)

Автоматический выключатель модульный трехполюсный 25А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная коммутация и защита на 400 В переменного тока. Артикул mcb4763-3-25d-pro относится к серии PROxima и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А D 4,5кА ВА 47-63 защищает трёхфазные сети от сверхтоков: длительных перегрузок и внезапных коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и объектов инфраструктуры. Подходит для питания оборудования с высокими пусковыми токами - насосов, компрессоров, конвейеров, станков.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала, идеально для двигателей
• Номинальное напряжение: 400 В AC / 660 В изоляции - рассчитан на трёхфазную сеть 380/400 В с запасом по изоляции
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 3 - одновременно отключает все три фазы
• Сечение провода: 1…25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Тип расцепителей: тепловой (для перегрузок) + электромагнитный (для КЗ)
• Ширина по модулю: 3 М - занимает 3 стандартных модуля на DIN-рейке (54 мм)
• Глубина монтажа: 41 мм - требует минимум 41 мм свободного пространства внутри щита
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотных щитах
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: -25...+50 C - работает в неотапливаемых помещениях, в том числе на улице в герметичном щите
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ
• Частота: 50 Гц - для сетей России и стран СНГ
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов

Совместимость и монтаж

Автоматический выключатель модульный 25А D 4,5кА ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов не требуется. Для подключения используйте провода сечением 1–25 мм2; затяжка винтов должна быть достаточной, чтобы предотвратить нагрев. Пластиковая крышка над зажимами не снимается во время работы - она предназначена для пломбировки после проверки. Обеспечьте минимальную глубину щита 41 мм. Нельзя использовать в условиях повышенной влажности без дополнительной защиты (например, в бетонных колодцах или на улице без корпуса IP54+).

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует IEC 60898-1). Соответствует категории перенапряжения III - допускает работу в местах с возможными скачками напряжения, таких как промышленные объекты. Номинальное импульсное выдерживаемое напряжение 4 кВ гарантирует устойчивость к кратковременным перенапряжениям, например, от молний или коммутационных выбросов. Конструкция имеет усиленный корпус с заклёпками, предотвращающими деформацию при аварийных режимах.

Преимущества

• Цветовой индикатор положения: красный - включён, зелёный - выключен - легко определить состояние без тестера
• Пломбируемый дизайн: крышки над зажимами позволяют установить пломбу, исключая несанкционированное вмешательство
• Удобная ручка: хорошо просматривается и легко управляема даже в перчатках
• Высокая надёжность: класс токоограничения 3 и прочный корпус повышают долговечность при частых срабатываниях
• Длинная гарантия: 84 месяца - выше среднего уровня для бюджетных решений

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для однофазных нагрузок ниже 10 А - лучше применять двухполюсные модели
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• При температуре ниже -25 C возможно снижение чувствительности теплового расцепителя - нужен обогрев щита
• Не следует использовать в местах с уровнем загрязнения выше 2 - например, в цехах с металлической пылью без дополнительной герметизации

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовое оборудование в административном здании для групп освещения и розеток
• Распределительный щит на производстве с конвейерами и компрессорами
• Подключение группы станков с ЧПУ в мастерской

Практические советы

• Выбирая между B, C и D - для двигателей всегда берите D, для освещения и розеток - C, для электроники - B
• Проверяйте соответствие сечения провода: слишком тонкий провод вызывает перегрев, слишком толстый - плохо фиксируется в зажиме
• Перед первым включением убедитесь, что все контакты затянуты - слабый контакт увеличивает потери мощности и риск возгорания
• При установке в плотный щит учитывайте теплоотвод: рядом с этим автоматом не располагайте другие устройства с большими потерями
• Для обслуживания - не вскрывайте крышку зажимов без необходимости. Если есть необходимость пломбирования - используйте специальные пломбы, подходящие по размеру
