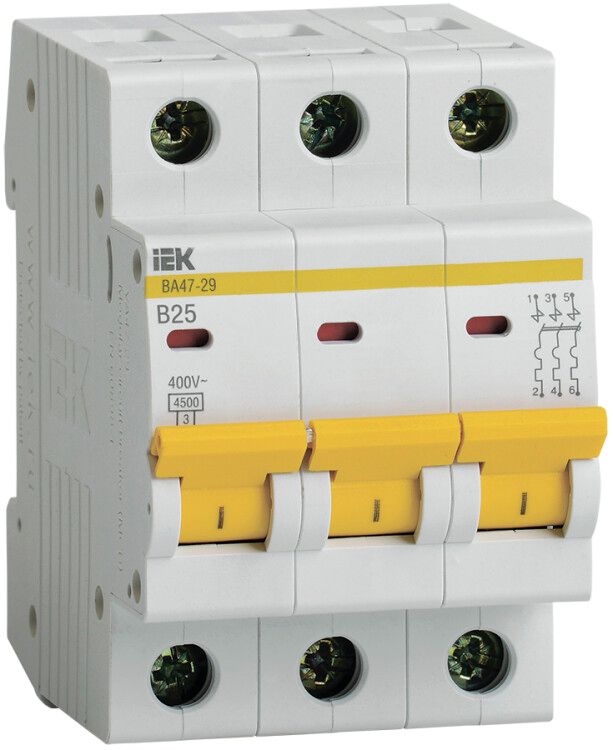

Выключатель автоматический трехполюсный ВА47-29 25А B 4,5кА KARAT | MVA20-3-025-B IEK

Автоматический выключатель модульный трехполюсный 25А 4.5кА ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для промышленного, так и для бытового использования, легко монтируется на DIN-рейку и обеспечивает надежную работу в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А 4.5кА ВА47-29 защищает распределительные и групповые цепи переменного тока с номинальным напряжением до 400 В. Применяется в вводно-распределительных устройствах (ВРУ), щитах управления, на объектах жилищного и коммерческого назначения. Подходит для защиты оборудования: насосов, вентиляторов, конвейеров, освещения, систем отопления и других трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: электромагнитный и тепловой (комбинированный)
• Характеристика срабатывания: B - подходит для слаботочных и смешанных нагрузок (например, освещение, электроника, маломощные двигатели)
• Род тока: переменный (AC), частота 50 Гц
• Количество модулей DIN: 3
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от -40 C до +50 C
• Глубина монтажа: 73,6 мм
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Срок службы: 15 лет

Совместимость и монтаж

Автоматический выключатель модульный 25А ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние зажимы, совместимые с гибкими проводами и шинами типов FORK и PIN. Индикатор положения контактов позволяет визуально определить состояние аппарата - включен/выключен. Монтаж требует соблюдения посадочного размера: глубина 73,6 мм должна учитываться при проектировании корпуса щита. Обратите внимание: IP20 не допускает использование в сырых или пыльных помещениях без дополнительной защиты.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, что снижает риск повреждения проводки и оборудования. Конструкция сертифицирована для работы в условиях, близких к промышленным, но не предназначена для взрывоопасных сред.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ.
• Улучшенная дугогасительная камера - повышает долговечность и безопасность при отключении.
• Поддержка двух типов подключения: гибкий провод и шины FORK/PIN - удобно для распределения энергии внутри щита.
• Индикатор положения контакта - исключает необходимость проверки мультиметром.
• Насечки на зажимах - снижают нагрев и усиливают механическую фиксацию провода.
• Эргономичная рукоятка - легче включать/выключать даже в перчатках.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц.
• IP20 не обеспечивает защиту от влаги и пыли - запрещено использовать вне закрытых щитов, в сырых помещениях, на улице или в производственных зонах с высокой запылённостью.
• Характеристика B не подходит для мощных двигателей - при пусковых токах возможны ложные срабатывания. Для таких задач лучше выбрать характеристику C или D.
• Не рассчитан на частое включение/выключение - предназначен для защиты, а не для регулярного управления нагрузкой.

Примеры использования

• Защита трёхфазного конвейера в цеху с питанием 380 В.
• Вводный автомат в этажном щите многоквартирного дома.
• Щитовая группа для системы вентиляции в офисном помещении.
• Распределительный автомат для группы светильников и розеток в производственном цеху.

Практические советы

• Выбирая автомат ВА47-29, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе соединение будет ненадёжным.
• При использовании шины FORK проверьте соответствие её толщины и формы зажимам - не все шины совместимы.
• Для щитов с ограниченной глубиной учтите, что ВА47-29 занимает 73,6 мм - это больше, чем некоторые аналоги.
• Если требуется защита от скачков напряжения - параллельно установите УЗИП; сам автомат не выполняет эту функцию.
• При монтаже в холодных условиях (ниже -20 C) перед первым включением дайте аппарату адаптироваться к температуре - это предотвратит ложные срабатывания.
