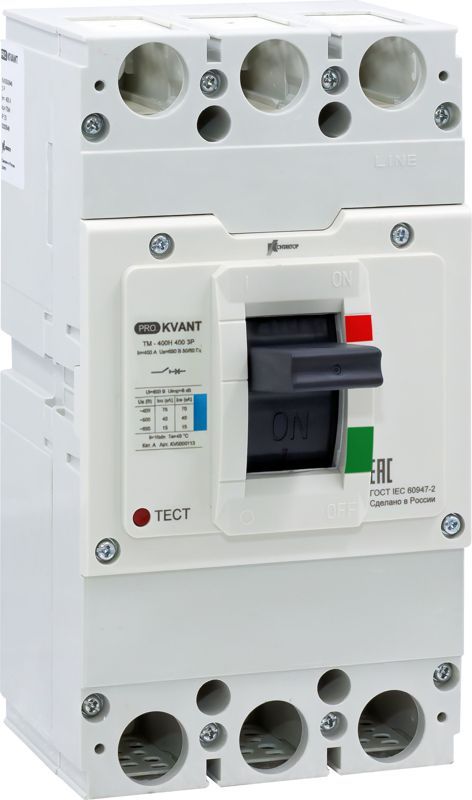

Автоматический выключатель PRO.KVANT TM-400H 3P 400A 70kA - KV0000113 Legrand

Автоматический выключатель 3P 400A 70kA TM-400H - это коммутационный аппарат для защиты мощных электрических цепей от перегрузок и коротких замыканий. Произведён компанией Контактор Ульяновск в серии PRO.KVANT, артикул kv0000113, предназначен для установки в распределительных щитах промышленных объектов.

Назначение и область применения

Автоматический выключатель 3P 400A 70kA TM-400H защищает трёхфазные силовые цепи с током до 400 А. Он срабатывает при аварийных ситуациях - перегреве проводов из-за длительной перегрузки или внезапном росте тока при коротком замыкании. Применяется в промышленных распределительных устройствах: на входе в цеха, у крупного оборудования, в системах питания насосных станций, конвейеров, сварочных комплексов и других нагрузок выше 100 кВт.

Технические характеристики

• Количество полюсов: 3 (трёхфазная защита)
• Номинальный ток: 400 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Кратковременная отключающая способность: 70 кА - максимальный ток короткого замыкания, при котором автомат гарантированно отключится без повреждений
• Исполнение: механический выключатель с тепловой и электромагнитной защитой
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды

Совместимость и монтаж

Автоматический выключатель 3P 400A 70kA TM-400H совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Подключение кабеля допускается сечением от 16 до 95 мм2. Монтаж возможен только в закрытых щитах с хорошей вентиляцией. Нельзя устанавливать рядом с источниками высоких температур или в местах с частыми вибрациями.

Безопасность и стандарты

Производитель заявляет соответствие требованиям ГОСТ Р 50030.2 и IEC 60947-2. Автоматический выключатель 3P 400A 70kA TM-400H прошёл испытания на термическую и электродинамическую стойкость. Сертифицирован для работы в условиях промышленного электрооборудования. Не имеет сертификата для использования в взрывоопасных зонах.

Преимущества

• Высокая отключающая способность (70 кА) позволяет использовать его даже в сетях с большими токами КЗ - например, возле трансформаторных подстанций
• Устойчив к импульсным перегрузкам благодаря сочетанию тепловой и электромагнитной защиты
• Конструкция обеспечивает надёжную фиксацию на рейке и удобство ручного управления
• Подходит для интеграции в системы автоматизации через внешние контакты (при наличии опции)

Ограничения применения

• Не предназначена для однофазных цепей - требуется только трёхфазное подключение
• Не работает в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 исключает использование вне щита
• Не подходит для защиты чувствительной электроники - не имеет функции дифференциального тока (не является УЗО)
• Не рекомендован для частого ручного включения/выключения - рассчитан на аварийное отключение, а не на штатную коммутацию

Примеры использования

• Главный ввод в распределительный щит цеха с несколькими станками
• Защита питающей линии к компрессорной установке мощностью 180 кВт
• Щитовая защита на участке конвейера с групповым питанием
• Входной автомат перед частотным преобразователем в системе вентиляции

Практические советы

• Перед установкой проверьте расчетный ток КЗ в точке монтажа - он не должен превышать 70 кА
• Выбирайте кабели с достаточным сечением: для 400 А минимум 95 мм2 медного провода
• Обязательно используйте изолирующие крышки при работе с контактами - риск поражения током высокий
• При замене старого автомата убедитесь, что новый имеет аналогичный класс отключения (обычно C или D для промзоны)
• Не забудьте про координацию с другими защитными устройствами - этот автомат должен находиться ближе к источнику питания, чем нижестоящие автоматы меньшей мощности
