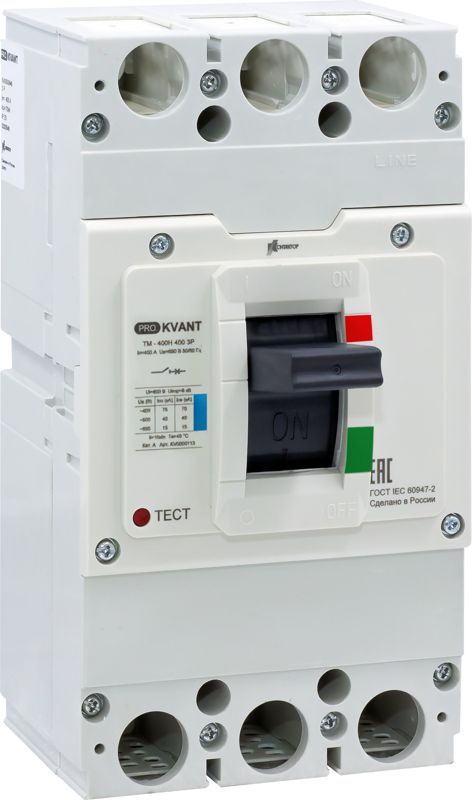

Выключатель автоматический PRO.KVANT TM-400H 3P 315А 70кА в литом корпусе с термомагнит. расцеп. Контактор KV0000111 Legrand

Автоматический выключатель TM-400H 3P 315A 70kA с термомагнитным расцепителем в литом корпусе - это надёжное устройство защиты для трёхфазных цепей высокой мощности. Произведённый компанией Контактор Ульяновск в рамках серии PRO.KVANT, он предназначен для защиты оборудования от перегрузок и коротких замыканий в промышленных условиях.

Назначение и область применения

TM-400H 3P 315A 70kA используется для коммутации и защиты трёхфазных электрических цепей с током до 315 А. Он защищает оборудование от повреждений из-за длительной перегрузки (термическая защита) и внезапного короткого замыкания (магнитная защита). Применяется в распределительных щитах промышленных объектов: на входе в цеха, у крупных двигателей, насосов, компрессоров, конвейеров и других нагрузок с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3 (трёхфазный)
• Номинальный ток: 315 А
• Кратковременная отключающая способность: 70 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 70 тысяч ампер
• Тип расцепителя: термомагнитный - сочетание тепловой и электромагнитной защиты
• Конструкция корпуса: литой, герметичный - обеспечивает механическую прочность и защиту внутренних элементов от внешнего воздействия
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

TM-400H 3P 315A 70kA совместим со стандартными DIN-рейками шириной 35 мм, используемыми во всех промышленных щитах. Для подключения используются болтовые зажимы - провода должны иметь жилы сечением до 95 мм2 (медные) или соответствовать рекомендациям производителя по моменту затяжки. Устройство не требует специальных инструментов для установки, но важно соблюдать порядок подключения фаз и нулевого провода. Подключение к шинам или кабелям большего сечения требует переходных наконечников.

Безопасность и стандарты

TM-400H соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 - международным нормам для автоматических выключателей низкого напряжения. Литой корпус обеспечивает повышенную степень защиты от внешней среды, хотя явного указания IP-класса в данных нет. Устройство прошло испытания на механическую долговечность и электрическую стойкость при многократных срабатываниях.

Преимущества

• Высокая отключающая способность (70 кА) позволяет использовать TM-400H там, где возможны значительные токи КЗ - например, рядом с силовыми трансформаторами
• Литой корпус снижает риск попадания пыли, влаги и посторонних предметов внутрь устройства
• Термомагнитный расцепитель реагирует как на медленные перегрузки, так и на мгновенные скачки тока - двойная защита без лишних элементов
• Изготовление в рамках серии PRO.KVANT гарантирует стандартизацию и совместимость с другими аппаратами этой же линейки

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является контактором; рассчитан на аварийное отключение, а не на регулярную коммутацию
• Не имеет функции дифференциальной защиты (УЗО); для защиты от утечек тока требуется дополнительное устройство
• Не работает при температуре ниже -25C или выше +60C - условия хранения и эксплуатации должны соответствовать этим пределам
• Не допускается использование в помещениях с взрывоопасной средой - отсутствует взрывозащита

Примеры использования

• Главный ввод в распределительный щит цеха с несколькими двигателями суммарной мощностью более 80 кВт
• Защита питающей линии к компрессорной станции с током потребления около 300 А
• Щит управления конвейерной линией на пищевом производстве, где важна надёжность и отказоустойчивость

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он не должен превышать 80–85 % от номинала (315 А), чтобы избежать ложных срабатываний
• При использовании в местах с высокой запылённостью - периодически осматривайте контактные группы и очищайте корпус
• Не заменяйте TM-400H 3P 315A 70kA на менее мощный аналог без перерасчёта системы защиты - это создаёт риск возгорания
• При замене старого автомата сверьте габариты и тип крепления - модель из серии PRO.KVANT имеет стандартные размеры, но отличается от некоторых импортных решений
