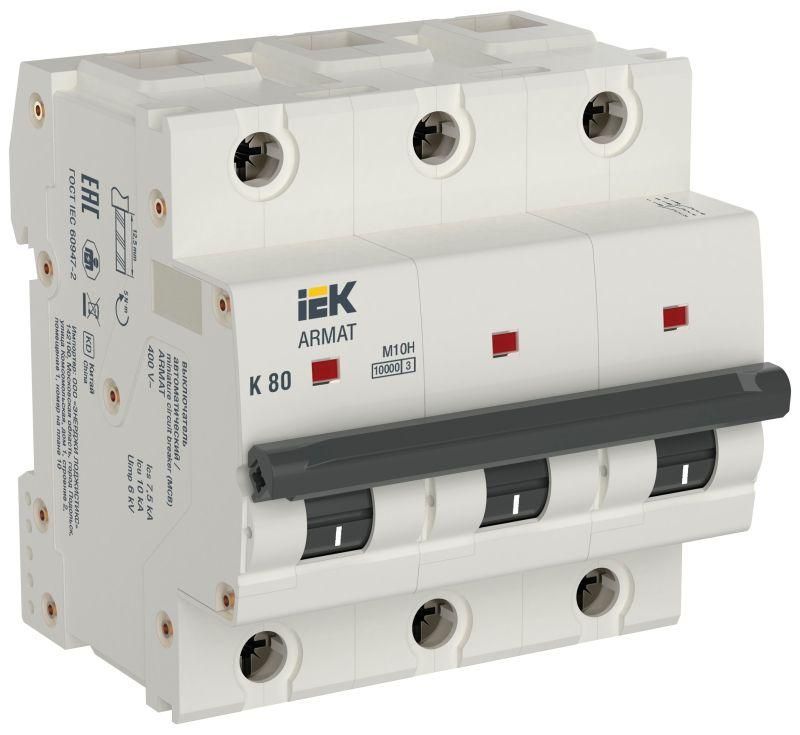

Автоматический выключатель трехполюсный M10H 3P K 80А ARMAT | AR-M10H-3-K080 IEK

Автоматический выключатель трехполюсный модульный M10H K 80А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, подходит для промышленных и распределительных систем. Бренд IEK, артикул ar-m10h-3-k080.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H K 80А предназначен для защиты силовых цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для защиты оборудования с высокими пусковыми токами: электродвигатели, компрессоры, насосы, конвейеры, сварочные аппараты. Категория расцепителя K позволяет избежать ложных срабатываний при кратковременных перегрузках, характерных для пуска двигателей.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальное импульсное напряжение: 6 кВ
• Род тока: переменный (AC)
• Частота: 50 Гц
• Характеристика расцепителя: K - чувствительна к длительным перегрузкам, устойчива к пусковым токам
• Ширина: 3 модуля (54 мм)
• Сечение подключаемых проводников: 1–35 мм2
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +70 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H K 80А монтируется на стандартную DIN-рейку типа TS35. Устройство занимает три модуля ширины - требуется место в щите шириной 54 мм. Подключение проводов осуществляется через верхние и нижние зажимы, поддерживающие жилы сечением от 1 до 35 мм2. Для надежного соединения соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутые клеммы снижают срок службы. Возможна установка до четырех дополнительных устройств серии AUX (блокировки, сигнализации, расцепители минимального напряжения).

Безопасность и стандарты

Автоматический выключатель M10H K 80А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Обеспечен двойной разрыв контактной системы - каждая фаза размыкается в двух точках, что повышает безопасность при отключении. Дугогасительная система с 24 пластинами и медной ферромагнитной скобой гарантирует надежное гашение дуги даже при максимальной отключающей способности 10 кА.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при аварии, независимо от скорости движения рукоятки
• Зажимы рассчитаны на провода до 50 мм2 (при использовании специальных наконечников), что удобно для мощных кабелей
• Напайка контактных деталей исключает ослабление соединений при нагреве
• Две дугогасительные камеры с 24 пластинами обеспечивают более быстрое и полное гашение дуги
• Индикатор положения контактов («Вкл./Выкл.») позволяет визуально определить состояние автомата без вскрытия щита
• Усиленный корпус и дополнительный изоляционный кожух повышают безопасность при обслуживании
• Дугогасительный кокон предотвращает выброс горячих частиц при срабатывании

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в боксе IP54)
• Не рекомендован для защиты цепей с очень частыми включениями (более 10 раз в час) - возможен износ механических элементов
• При температуре ниже –40 C или выше +70 C возможно изменение характеристик срабатывания
• Не предназначен для работы в условиях сильной химической коррозии или повышенной влажности (класс загрязнения 2 - ограниченная степень загрязнения)

Примеры использования

• Защита двигателя 55 кВт на конвейере в пищевой промышленности
• Щитовая защита ввода в производственный цех с несколькими асинхронными машинами
• Распределительный щит на объекте с насосными станциями
• Линия питания сварочного аппарата с высоким пусковым током

Практические советы

• Выбирая автомат M10H K 80А, проверьте соответствие сечения кабеля - используйте провода 10–25 мм2 для типичных нагрузок, чтобы избежать перегрева клемм
• При подключении многожильных проводов обязательно используйте наконечники, не затягивайте без них - риск ослабления и перегрева
• Для удалённого контроля состояния подключите AUX-модуль сигнализации - он передаст сигнал о срабатывании в систему управления
• Проверяйте момент затяжки клемм регулярно - особенно после первых нескольких включений, когда металл может немного «усесться»
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - это влияет на точность срабатывания термического расцепителя
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику K и класс отключения 10 кА, иначе возможна потеря координации защиты
