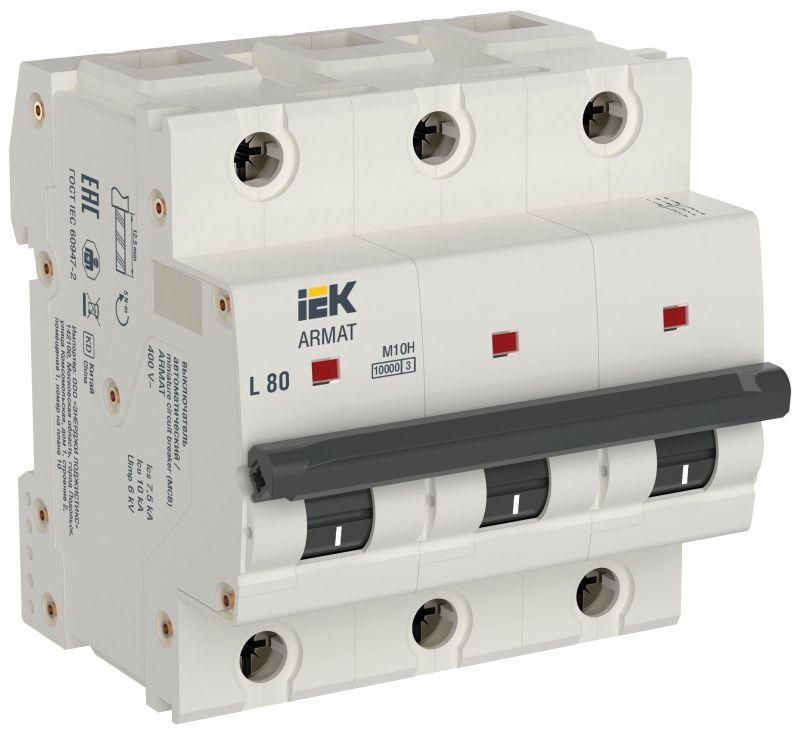

Автоматический выключатель трехполюсный M10H 3P L 80А ARMAT | AR-M10H-3-L080 IEK

Автоматический выключатель трехполюсный модульный M10H L 80А - это надежное устройство защиты от перегрузок и коротких замыканий в сетях переменного тока. Произведённый компанией IEK, он предназначен для установки на DIN-рейку и подходит для промышленных и коммерческих объектов. Артикул ar-m10h-3-l080 гарантирует соответствие требованиям ГОСТ IEC 60947-2.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H L 80А используется для защиты силовых цепей с номинальным током до 80 А. Он применяется в распределительных щитах промышленного оборудования, на конвейерах, насосных станциях, системах вентиляции и других нагрузках с высокими пусковыми токами. Характеристика расцепителя «L» (длинная задержка) делает его идеальным для защиты двигателей, компрессоров и другого оборудования с длительными пусковыми режимами.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Номинальное импульсное напряжение: 6 кВ
• Ширина: 3 модуля (54 мм)
• Сечение подключаемых проводников: 1–35 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочий температурный диапазон: от –40 C до +70 C
• Степень загрязнения: 2 (умеренные уровни пыли и влаги в закрытых помещениях)
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H L 80А устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитах. Подключение проводов осуществляется через верхние и нижние зажимы - допускаются медные жилы сечением от 1 до 35 мм2. Для более крупных проводов (до 50 мм2) возможна установка специальных переходников, хотя сам выключатель рассчитан на максимальное сечение 35 мм2. Клеммы имеют повышенную присоединительную способность - это снижает риск нагрева при больших токах. Также доступно подключение до четырех дополнительных устройств серии AUX (блокировки, сигнализации, расцепители минимального напряжения).

Безопасность и стандарты

Автоматический выключатель M10H L 80А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Обеспечен двойной разрыв контактной системы - каждая фаза размыкается в двух точках, что повышает безопасность при отключении. Устройство прошло испытания на механическую прочность, термическую стойкость и электрическую целостность. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние выключателя без вскрытия шкафа.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение даже при слабом нажатии рычага - предотвращает зависание контактов.
• Две дугогасительные камеры с 24 пластинами обеспечивают быстрое гашение дуги при коротком замыкании - снижают риск возгорания.
• Омедненная ферромагнитная скоба направляет дугу внутрь камер, ускоряя её остывание.
• Дугогасительный кокон дополнительно усиливает эффект гашения и защищает корпус от брызг металла.
• Усиленный корпус выдерживает механические воздействия и вибрацию - особенно важно в промышленной среде.
• Напайки на подвижных и неподвижных контактах повышают долговечность соединений и снижают переходное сопротивление.
• Дополнительный изоляционный кожух исключает случайные прикосновения к клеммам при установленном выключателе.

Ограничения применения

Автоматический выключатель M10H L 80А не предназначен для работы в условиях постоянной влажности, прямого попадания воды или в пылевых средах без внешней защиты - степень IP20 требует установки в закрытые щиты. Не рекомендуется использовать в сетях постоянного тока. Применение вне диапазона температур –40…+70 C может привести к изменению характеристик расцепителей. Не следует подключать провода сечением более 35 мм2 без согласования с производителем - это нарушает сертификацию и может вызвать перегрев.

Примеры использования

• Защита трёхфазного двигателя мощностью до 37 кВт с пусковым током 6–8×Iн.
• Щитовая защита конвейерной линии на пищевом производстве.
• Распределительный щит станции водоснабжения с насосами большой мощности.
• Линия питания печи с регулируемым нагревом - характерна длительная работа при стабильной нагрузке.

Практические советы

• При монтаже соблюдайте момент затяжки клемм - 5 Нм. Перетяжка повредит контакты, недотяжка - вызовет нагрев.
• Для подключения многожильных проводов используйте наконечники - это повысит надёжность соединения.
• Не устанавливайте рядом с источниками тепла - температура внутри щита должна оставаться в пределах рабочего диапазона.
• Проверьте совместимость с другими устройствами в щите - все элементы должны иметь одинаковый класс защиты и отключающую способность (10 кА).
• При необходимости добавьте блоки AUX - например, сигнализацию положения или расцепитель минимального напряжения для аварийного отключения.
• При замене старого автомата сверьте ширину - M10H занимает 3 модуля, как и большинство современных устройств, но некоторые модели старого образца занимают больше места.
