Автоматический выключатель TS100N (50kA) ETS23 100A 3P3T | 105076900 LSIS

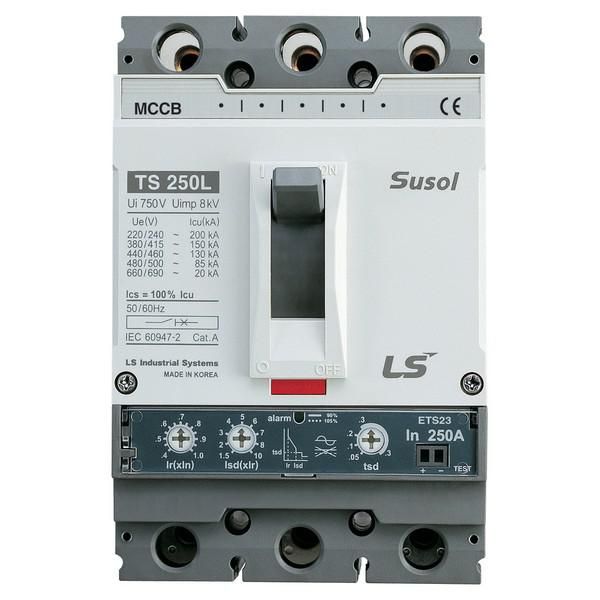

Автоматический выключатель TS100N ETS23 от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 100 А и отключающей способностью 50 кА, предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий, а также для редких оперативных коммутаций.

Назначение и область применения

Автоматический выключатель TS100N ETS23 используется для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Также позволяет вручную включать и отключать цепь при необходимости - например, при обслуживании или аварийном отключении. Применяется в распределительных щитах промышленных объектов: на входе в цеховые сети, у крупных двигателей, конвейеров, сварочных установок и других мощных потребителей.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Номинальное напряжение: 690 В - работает в сетях с высоким рабочим напряжением, включая промышленные системы 400–690 В;
• Степень защиты IP30 - защищён от доступа пальцев и инструментов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: на монтажную плату - крепится жестко через отверстия, не требует DIN-рейки;
• Исполнение: стационарное - не предназначен для выдвижения или быстрой замены;
• Привод: ручной - управление осуществляется только механическим рычагом, без автоматических функций управления.

Совместимость и монтаж

Автоматический выключатель TS100N ETS23 монтируется непосредственно на монтажную плату с помощью болтов или шпилек. Для правильной установки необходимо соблюдать рекомендованное расположение контактов и зазоры между фазами согласно нормам ПУЭ. Учитывайте посадочные размеры - устройство имеет жёсткий корпус и не совместимо со стандартными DIN-рейками. Подключение кабелей выполняется к верхним и нижним клеммам, допускаются медные провода сечением до 50 мм2. Перед монтажом проверьте соответствие сечения кабеля и расчетного тока нагрузки - превышение может вызвать перегрев.

Безопасность и стандарты

Автоматический выключатель TS100N ETS23 соответствует требованиям международных стандартов IEC 60947-2 для выключателей в литом корпусе. Электронный расцепитель обеспечивает точное срабатывание при перегрузках и КЗ, снижая риск возгорания. Отсутствие степени защиты выше IP30 требует установки исключительно внутри закрытых электрошкафов с уровнем защиты не ниже IP54. Нельзя использовать во влажных, пыльных или взрывоопасных средах без дополнительной внешней защиты.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно справляется с аварийными режимами даже в мощных промышленных системах;
• Литой корпус - прочный, герметичный, устойчивый к механическим воздействиям;
• Электронный расцепитель - более точная и стабильная защита по сравнению с тепловыми элементами;
• Поддержка напряжения до 690 В - универсальное решение для промышленных сетей с повышенным напряжением;
• Фиксированная конструкция - минимизирует риск случайного отключения при вибрациях.

Ограничения применения

• Не подходит для частых операций включения/выключения - рассчитан на редкие коммутации;
• IP30 - нельзя устанавливать вне закрытых щитов, в условиях пыли, влаги или открытых площадок;
• Отсутствуют функции удалённого управления, сигнализации или модульного расширения - ограниченная интеграция в современные системы автоматизации;
• Жёсткая фиксация на плате - невозможна замена без демонтажа всей сборки;
• Не предназначен для работы с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Главный ввод в промышленный распределительный щит 400/690 В;
• Защита двигателя 75 кВт на конвейере;
• Щит питания сварочного аппарата;
• Распределительный пункт на заводе с высокими токами КЗ;
• Система питания насосной станции с трёхфазным питанием.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он не должен превышать 80% от 100 А (т.е. 80 А) для долговечной работы;
• Обязательно используйте изолирующие крышки или барьеры при работе рядом с токоведущими частями - IP30 не предохраняет от прикосновения;
• При проектировании щита учтите, что TS100N ETS23 занимает больше места, чем устройства на DIN-рейке - нужен свободный участок платы;
• Для удобства обслуживания предусмотрите доступ к рычагу управления - он не выносной;
• Проверяйте момент затяжки клемм - пере- или недотянутые соединения вызывают нагрев и выход из строя.
