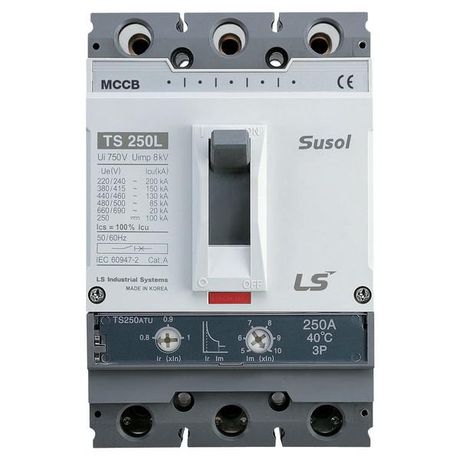

Автоматический выключатель TS250H (85kA) FMU 125A 3P3T | 0105021600 Lsis

Автоматический выключатель TS250H (85kA) FMU 125A 3P3T от LS Electric предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот трёхполюсный выключатель в литом корпусе обеспечивает надёжную работу в распределительных системах с напряжением до 690 В и используется там, где требуется высокая отключающая способность — до 85 кА.

Назначение и область применения

Автоматический выключатель TS250H (85kA) FMU 125A 3P3T применяется в распределительных сетях переменного и постоянного тока для защиты оборудования от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах управления, силовых шкафах и распределительных пунктах промышленных объектов: заводы, конвейеры, насосные станции, системы вентиляции.

Технические характеристики

• Номинальный ток: 125 А
• Напряжение: до 690 В (AC/DC)
• Число полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 100–125 А
• Уставка магнитного расцепителя: 10 × In (1250 А)
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Рабочий температурный диапазон: от –40 °C до +40 °C
• Конструктивное исполнение: стационарное
• Привод: ручной
• Способ монтажа: на монтажную плату
• Указатель расцепления: есть (визуальное определение причины отключения)

Совместимость и монтаж

Автоматический выключатель TS250H (85kA) FMU 125A 3P3T устанавливается исключительно на монтажную плату — он не имеет DIN-рейки. Для монтажа требуются отверстия под болты и жесткая фиксация на металлическом основании. Учитывайте габариты и расположение клемм — провода должны подходить снизу или сверху в зависимости от схемы сборки. Клеммы рассчитаны на медные провода сечением до 50 мм². Не допускается использование с адаптерами для DIN-рейки.

Безопасность и стандарты

TS250H соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Высокая отключающая способность (85 кА) гарантирует безопасное отключение даже при самых серьёзных аварийных режимах. Наличие указателя расцепления позволяет быстро диагностировать причину отключения — перегрузка или КЗ — что снижает время простоя.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (100–125 А) — можно точно адаптировать под нагрузку
• Фиксированная уставка магнитного расцепителя (10In = 1250 А) обеспечивает быстрое отключение при КЗ без задержки
• Работает как на переменном, так и на постоянном токе — универсальность для сложных систем
• Литой корпус повышает механическую прочность и изоляцию
• Устойчивость к широкому диапазону температур — подходит для холодных помещений и открытых площадок

Ограничения применения

• Не предназначен для частых операций включения/выключения — только для нечастого ручного управления
• IP30 не защищает от влаги и пыли — нельзя использовать во влажных средах без дополнительной защиты (например, в герметичном шкафу)
• Только стационарная установка на плату — невозможно монтаж на DIN-рейку
• Не рекомендуется для применений выше +40 °C без принудительного охлаждения

Примеры использования

• Защита главного входа в промышленный распределительный щит 690 В
• Отключение питания крупного двигателя на конвейере при перегрузке
• Щит управления насосной станцией в условиях низких зимних температур
• Системы постоянного тока в энергоустановках с батарейными массивами

Практические советы

• При выборе автомата проверьте соответствие сечения кабеля и расчетного тока нагрузки — не превышайте 125 А
• Убедитесь, что место установки не подвержено воздействию влаги — IP30 недостаточно для сырости
• При обслуживании используйте указатель расцепления: если он активен — перед включением найдите причину отказа
• Для систем с DC-нагрузкой учтите, что отключающая способность может отличаться от AC — проверьте документацию LS Electric по постоянному току
• При замене старого автомата — совпадают ли размеры и положение клемм? Монтажная плата требует точного соответствия
