Автоматический выключатель TD160H (85kA) FMU 160A 3P3T | 0102016300 Lsis

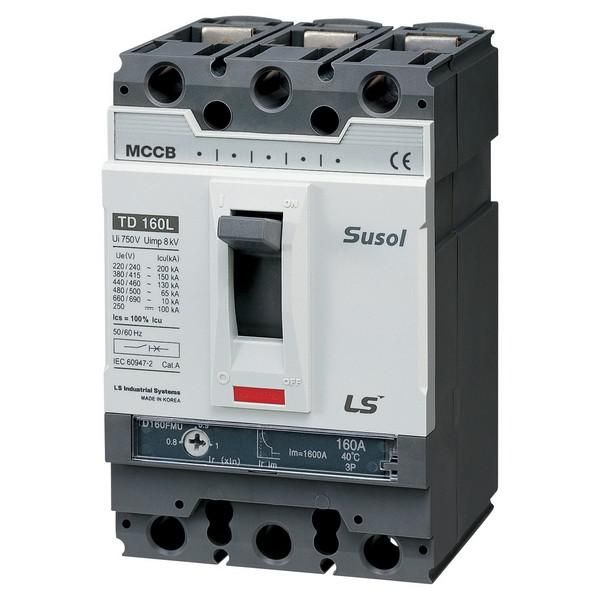

Автоматический выключатель 3-полюсный TD160H FMU от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство рассчитано на ток 160 А, имеет отключающую способность 85 кА и монтируется на монтажную плату. Надежная конструкция в литом корпусе делает его подходящим для промышленных объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель TD160H FMU используется для защиты электрических цепей в распределительных сетях напряжением до 690 В переменного и постоянного тока. Он обеспечивает защиту от токов перегрузки и короткого замыкания, а также позволяет выполнять редкие ручные включения и отключения нагрузки. Подходит для установки в щитах управления, силовых панелях и распределительных устройствах промышленного оборудования - например, на станках, конвейерах, насосных станциях.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Номинальное напряжение: 690 В
• Род тока: Переменный (AC) / Постоянный (DC)
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный)
• Диапазон настройки защиты от перегрузки: 128–160 А
• Уставка магнитного расцепителя: 10 × In (1600 А)
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату
• Степень защиты: IP30 (защита от доступа пальцами и твердыми предметами >1 мм, без защиты от воды)
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: Да (визуальное определение причины отключения)
• Категория применения: A (для защиты кабелей и проводников)
• Привод: Ручной

Совместимость и монтаж

TD160H FMU устанавливается исключительно на монтажную плату - не подходит для DIN-рейки. Для правильного монтажа необходимо соблюдать рекомендации производителя по расположению контактов, зажимов и вентиляционному зазору вокруг аппарата. Клеммы рассчитаны на подключение медных жил сечением, соответствующим номинальному току 160 А. Убедитесь, что плата выдерживает механическую нагрузку и имеет достаточные изоляционные зазоры. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Выключатель соответствует международным нормам для устройств категории A - защищает кабельные линии от повреждений при перегрузке и КЗ. Применение в условиях до –40 C и +40 C позволяет использовать его в холодных и жарких помещениях, однако при температурах ниже –40 C требуется предварительный прогрев перед включением. IP30 не обеспечивает защиту от влаги - не применяйте в сырых или открытых местах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (85 кА) - надежно работает даже при серьезных аварийных режимах.
• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку (128–160 А).
• Четкий визуальный индикатор расцепления - ускоряет диагностику причин отключения.
• Литой корпус - прочный, устойчив к механическим воздействиям, долговечен.
• Поддержка AC/DC - универсальность для различных типов систем.

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - только редкие коммутации.
• IP30 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты.
• Только монтаж на плату - не совместим со стандартными DIN-рейками.
• Нельзя применять при температурах выше +40 C или ниже –40 C без учета условий окружающей среды.
• Не предназначен для защиты двигателей - требуются специализированные автоматы с характеристикой D.

Примеры использования

• Защита главного ввода в промышленном распределительном щите 690 В.
• Отключение питания крупного конвейера в пищевой промышленности.
• Коммутация и защита силового кабеля на насосной станции.
• Щит управления технологической линией с постоянным током до 690 В.

Практические советы

• При настройке теплового расцепителя выбирайте значение ближе к максимальной рабочей нагрузке, но не выше 160 А - чтобы избежать ложных срабатываний.
• Проверьте соответствие сечения кабеля и зажимов - для 160 А обычно нужны жилы 50–70 мм2.
• При использовании в холодных условиях (близко к –40 C) проверяйте работоспособность после длительного пребывания в состоянии покоя.
• Обязательно используйте указатель расцепления для быстрого определения - тепловое (перегрузка) или магнитное (КЗ) - произошло отключение.
• При замене - всегда используйте оригинальный компонент TD160H FMU от LS Electric; аналоги могут не сохранить класс отключения 85 кА.
