Автоматический выключатель TS250N (50kA) ATU 160A 3P3T | 0105029500 Lsis

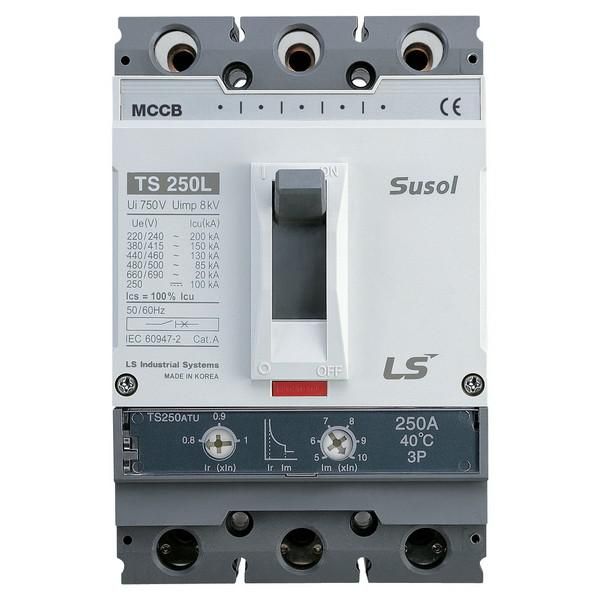

Автоматический выключатель TS250N (50kA) 160A 3P3T от LS Electric предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот трехполюсный аппарат в литом корпусе обеспечивает надежную работу в распределительных системах с напряжением до 690 В и используется там, где требуется высокая отключающая способность - 50 кА. Артикулы 105029500 и 0105029500 соответствуют одной модели, подходящей для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TS250N (50kA) 160A 3P3T применяется в распределительных сетях средней мощности для защиты оборудования от аварийных режимов: перегрузки и короткого замыкания. Подходит для использования в промышленных щитах, на входе в силовые шкафы, у защищаемых двигателей, насосов, компрессоров и других устройств с высокими пусковыми токами. Также допускается редкое ручное включение и отключение цепи - не более нескольких раз в день.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выдерживается без срабатывания защиты;
• Напряжение: до 690 В переменного или постоянного тока (AC/DC);
• Количество полюсов: 3 - защита всех фаз одновременно;
• Отключающая способность: 50 кА - способность безопасно прервать максимальный ток КЗ;
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ);
• Настройка защиты от перегрузки: 128–160 А - можно регулировать под конкретную нагрузку;
• Уставка магнитного расцепителя: 5–10 × In - срабатывает при токе от 800 до 1600 А без задержки;
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли;
• Температурный диапазон: от –40 C до +40 C - работает в холодных и жарких условиях;
• Привод: ручной - управление осуществляется рычагом;
• Указатель расцепления: есть - видна причина отключения (перегрузка или КЗ).

Совместимость и монтаж

TS250N (50kA) 160A 3P3T имеет стационарное конструктивное исполнение и монтируется на монтажную плиту - то есть крепится болтами прямо к металлической поверхности внутри щита. Он не предназначен для DIN-рейки. Для правильной установки необходимо соблюдать требования к площадке: она должна быть ровной, прочной и иметь достаточные зазоры вокруг аппарата для теплоотвода. Учитывайте, что контактные части находятся под напряжением даже после отключения - перед работой обязательно отключите питание и проверьте отсутствие напряжения.

Безопасность и стандарты

Автоматический выключатель TS250N (50kA) 160A 3P3T соответствует международным нормам IEC 60947-2 для выключателей в литом корпусе. Его конструкция гарантирует безопасное отключение даже при максимальном токе КЗ в 50 кА. Наличие указателя расцепления позволяет быстро определить причину отказа - это снижает время диагностики и повышает безопасность обслуживания.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (128–160 А) - точная адаптация под реальную нагрузку;
• Высокая отключающая способность (50 кА) - подходит для сетей с большими потенциальными токами КЗ;
• Поддержка AC/DC - универсальное применение в различных типах цепей;
• Работа при экстремальных температурах - от –40 C до +40 C - годится для неотапливаемых помещений;
• Чёткий визуальный индикатор состояния - легко отличить перегрузку от КЗ без дополнительных приборов.

Ограничения применения

• Не предназначен для частого включения/выключения - только нечастые операции (до нескольких раз в день);
• Защита IP30 не предохраняет от попадания воды, пыли или брызг - нельзя использовать во влажных или запылённых местах без дополнительной защиты;
• Монтаж только на монтажную плату - не совместим со стандартными DIN-рейками;
• Не имеет функции дистанционного управления - только ручное управление;
• Не рекомендован для защиты чувствительной электроники - из-за быстрого срабатывания магнитного расцепителя возможны ложные отключения при импульсных нагрузках.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 400 В / 160 А;
• Защита крупного двигателя 110 кВт на конвейере;
• Щит питания системы освещения на объекте с низкими температурами зимой;
• Линия питания сварочного аппарата с высокими пусковыми токами;
• Распределительный пункт на открытой площадке при условии герметичного кожуха IP54 выше.

Практические советы

• При выборе автомата убедитесь, что расчетный ток КЗ в вашей сети не превышает 50 кА - иначе он не сможет безопасно отключиться;
• Настройте порог перегрузки на уровне 90–95 % от максимального рабочего тока нагрузки - это минимизирует ложные срабатывания;
• Проверьте посадочные размеры монтажной платы - они должны точно соответствовать габаритам TS250N (50kA) 160A 3P3T;
• Не используйте этот автомат вместо контактора - он не рассчитан на частые циклы включения;
• При работе в холоде (ближе к –40 C) убедитесь, что механизм не заблокирован льдом или конденсатом - особенно если щит не отапливается.
