Автоматический выключатель TD160N (50kA) FMU 160A 3P3T | 0102015200 Lsis

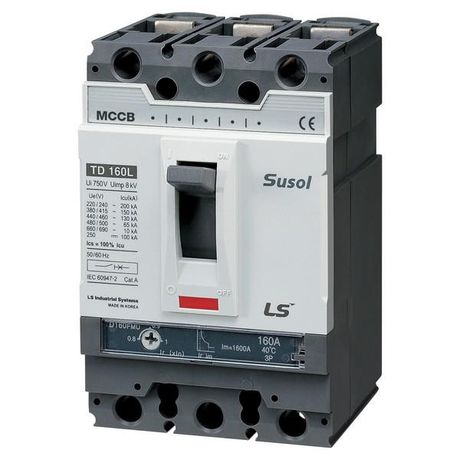

Автоматический выключатель TD160N (50кА) FMU 160А 3P3T от LS Electric предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот трёхполюсный выключатель в литом корпусе рассчитан на работу в распределительных системах с напряжением до 690 В и применяется там, где требуется надёжная и точная защита силового оборудования.

Назначение и область применения

Автоматический выключатель TD160N (50кА) FMU 160А 3P3T используется для защиты электрических цепей в распределительных щитах и силовых установках. Он защищает оборудование от повреждений из-за длительных перегрузок и аварийных токов короткого замыкания. Также выключатель позволяет вручную включать и отключать нагрузку - это удобно при обслуживании или ремонте.

Подходит для промышленных объектов: станций управления, производственных линий, распределительных пунктов, где есть высокие требования к надёжности и быстрому реагированию на аварии.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение: до 690 В (переменный и постоянный ток)
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА - способен безопасно прервать очень большие токи КЗ
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Диапазон настройки тепловой защиты: 128–160 А - можно точно адаптировать под конкретную нагрузку
• Уставка магнитного расцепителя: 10 × In = 1600 А - срабатывает при внезапном скачке тока
• Диапазон рабочих температур: от –40 C до +40 C - работает в суровых условиях
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на панель
• Вид привода: ручной - управление осуществляется рычагом
• Индикация: есть указатель расцепления - видно, почему выключился
• Категория применения: A - для защиты кабелей и проводов, не для двигателей

Совместимость и монтаж

Автоматический выключатель TD160N (50кА) FMU 160А 3P3T устанавливается на монтажную плату - он не крепится на DIN-рейку. Для монтажа нужны отверстия под крепёжные болты, соответствующие габаритам корпуса. Убедитесь, что площадка жесткая и не деформируется при затяжке.

Подключение кабелей выполняется через верхние и нижние зажимы. Максимальное сечение проводника - проверьте в документации производителя, так как оно зависит от материала (медь/алюминий) и условий охлаждения.

Не используйте этот выключатель в качестве основного рубильника - он не рассчитан на частые включения-выключения под нагрузкой.

Безопасность и стандарты

TD160N (50кА) FMU 160А 3P3T соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Его класс отключения 50 кА обеспечивает безопасность даже при серьёзных авариях в промышленных сетях. Категория применения A гарантирует соответствие требованиям к защите кабельных линий.

Преимущества

• Точная настройка порога перегрузки - от 128 до 160 А - минимизирует ложные срабатывания
• Высокая отключающая способность (50 кА) - подходит для мощных распределительных систем
• Работает как на переменном, так и на постоянном токе - универсальность для сложных систем
• Индикатор расцепления - сразу видно причину отключения (перегрузка или КЗ)
• Литой корпус - прочный, долговечный, устойчивый к механическим воздействиям
• Широкий температурный диапазон - можно использовать в холодных помещениях и на открытых площадках

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует специальной платы
• Защита IP30 - нельзя применять во влажных средах, на улице или в местах с брызгами воды
• Категория A - не рекомендован для защиты двигателей, которые имеют высокие пусковые токи
• Частые включения-отключения под нагрузкой снижают срок службы - лучше использовать контакторы для частого управления
• Нет функции дистанционного управления - только ручное управление

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита силового кабеля, питающего конвейерную линию
• Щитовая защита на заводе с высокими токами КЗ
• Система питания сварочных аппаратов в цехе

Практические советы

• При выборе уставки тепловой защиты - настраивайте её на 80–90 % от максимального рабочего тока нагрузки, чтобы избежать ложных срабатываний
• Проверяйте сечение кабелей перед подключением - недостаточно большой проводник вызовет нагрев и преждевременное срабатывание
• При монтаже на плату - соблюдайте минимальные зазоры между контактами и другими элементами, особенно при работе на 690 В
• Если система работает в условиях низких температур - убедитесь, что после запуска устройство прогреется до рабочей температуры, прежде чем включать полную нагрузку
• При замене - всегда отключайте питание и проверяйте отсутствие напряжения; TD160N (50кА) FMU 160А 3P3T не имеет встроенной дугогашущей камеры для работы под напряжением
