Автоматический выключатель TS250N (50kA) FTU 160A 3P3T | 0105009400 Lsis

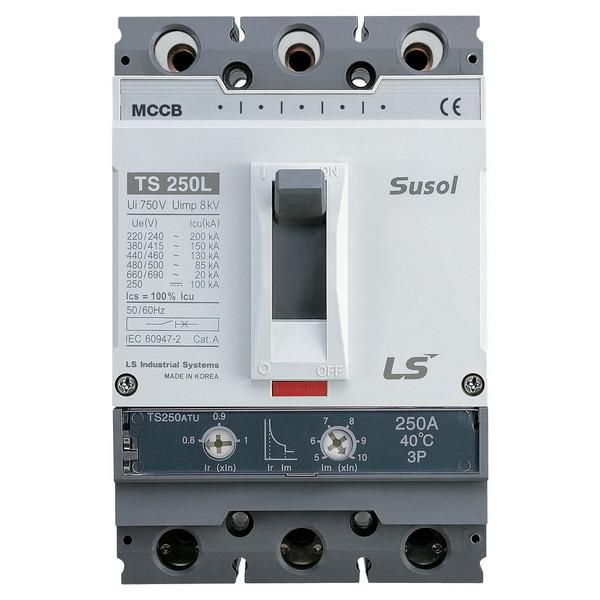

Автоматический выключатель TS250N (50kA) 160A 3P3T от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат в литом корпусе обеспечивает надёжную работу при номинальном токе 160 А и напряжении до 690 В, применяется там, где требуется высокая отключающая способность - 50 кА.

Назначение и область применения

TS250N (50kA) 160A 3P3T используется для защиты силовых цепей переменного и постоянного тока в распределительных устройствах. Подходит для установки в щитах управления, на входе оборудования и в системах питания средней мощности. Применяется в промышленности - на станках, конвейерах, насосных станциях, вентиляционных комплексах. Устройство рассчитано на редкие оперативные включения и отключения, но не является устройством для частого коммутирования нагрузки.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 160 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC/DC
• Отключающая способность: 50 кА
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный), нерегулируемый
• Уставка магнитного расцепителя: 10 × In (кратность срабатывания при КЗ)
• Род тока: Переменный и постоянный (AC/DC)
• Категория применения: A - для защиты кабельных линий и оборудования против сверхтоков
• Степень защиты: IP30 - защищён от доступа к опасным частям и крупной пыли, но не герметичен
• Диапазон температур: от –40 C до +40 C
• Привод: Ручной - управление осуществляется рычагом
• Указатель расцепления: Да - видна причина отключения (тепловая или магнитная)
• Защита по минимальному напряжению: Да - автоматически отключается при снижении напряжения ниже допустимого уровня
• Способ монтажа: На монтажную плату - фиксируется болтами через отверстия в основании
• Конструктивное исполнение: Стационарное - не предусматривает возможность извлечения без демонтажа

Совместимость и монтаж

TS250N (50kA) 160A 3P3T устанавливается исключительно на монтажную плиту или жестко закрепляемую поверхность. Для монтажа требуются четыре отверстия под болты M8. Нельзя использовать этот выключатель в шасси с направляющими или в качестве модульного аппарата. Монтаж следует выполнять в вертикальном положении +-15°. Соединение проводов выполняется на зажимах с моментом затяжки 2–2,5 Нм. Не рекомендуется применять многожильные провода без наконечников - возможен контактный нагрев.

Безопасность и стандарты

TS250N соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обладает сертификатами безопасности для работы в промышленных условиях. Защита по минимальному напряжению предотвращает самопроизвольное включение после аварийного отключения. Отключение при КЗ происходит за время менее 20 мс. Все внутренние компоненты выполнены из материалов, устойчивых к дуговым повреждениям.

Преимущества

• Высокая отключающая способность - 50 кА позволяет работать даже в местах с большой потенциальной энергией КЗ
• Наличие двух типов расцепителей гарантирует защиту как от длительных перегрузок, так и от внезапных КЗ
• Функция защиты по минимальному напряжению увеличивает безопасность оборудования при просадках сети
• Яркий механический указатель расцепления ускоряет диагностику отказов
• Литой корпус обеспечивает прочность и долговечность при вибрациях и ударах

Ограничения применения

• Не предназначен для частого включения/выключения - максимальная частота операций - до 10 раз в час
• IP30 не обеспечивает защиту от брызг воды, влаги или пылевых осаждений - нельзя использовать во влажных помещениях без дополнительной защиты
• Нерегулируемые расцепители - невозможно изменить порог срабатывания; подходят только для стандартных условий
• Стационарное исполнение - невозможен быстрый сервисный демонтаж без отсоединения всех контактов
• Работает только при температуре выше –40 C - не холодильных камер или открытых площадок зимой без обогрева

Примеры использования

• Главный ввод в распределительный щит производства
• Щит питания группы станков с суммарной нагрузкой около 100–120 кВт
• Защита преобразователя частоты на входе
• Подключение кабеля от трансформаторной подстанции к главному щиту объекта
• Системы водоснабжения с насосными группами

Практические советы

• Выбирая TS250N (50kA) 160A 3P3T, проверьте расчетный ток КЗ в точке установки - он должен быть меньше 50 кА
• Для удобства обслуживания используйте изолирующие крышки или кожухи, поскольку степень защиты IP30 недостаточна для внешнего монтажа
• При использовании в районах с суровым климатом предусмотрите подогрев щита - нижний предел –40 C актуален лишь для самого аппарата, а не окружающего воздуха внутри шкафа
• Обязательно соблюдайте полярность при подключении DC - хотя выключатель работает на обоих токах, неверное соединение может вызвать некорректную работу расцепителя
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с большими токами и частыми отключениями
