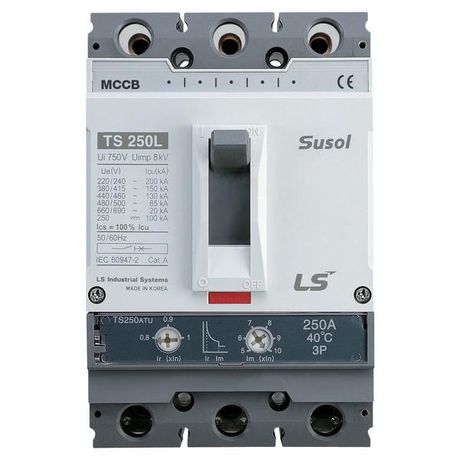

Автоматический выключатель TS250N (50kA) MTU 160A 3P3T | 0105024700 Lsis

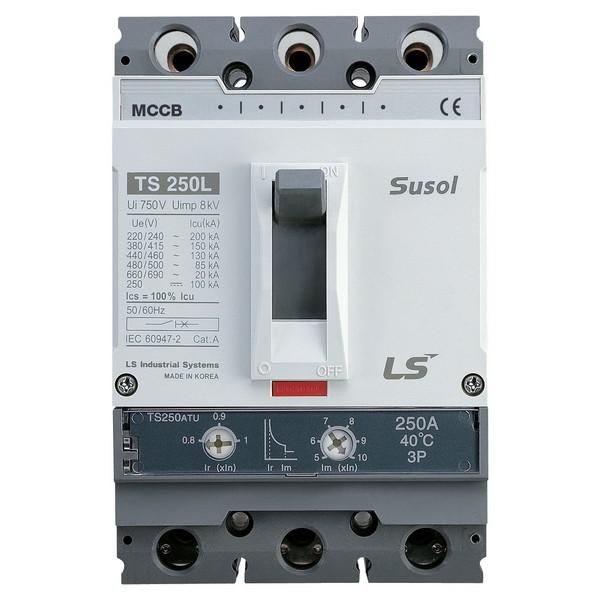

Автоматический выключатель TS250N (50kA) MTU 160A 3P3T от LS Electric предназначен для защиты электрических цепей от коротких замыканий и перегрузок, а также для редких оперативных включений и отключений. Выключатель TS250N выполнен в литом корпусе, рассчитан на ток 160 А и три полюса, подходит для установки на монтажную плату в промышленных системах.

Назначение и область применения

TS250N (50kA) MTU 160A 3P3T - трёхполюсный автоматический выключатель переменного тока, предназначенный для защиты силовых цепей с напряжением до 690 В и частотой 50 Гц. Он защищает оборудование от токов короткого замыкания и длительных перегрузок. Также используется для редких ручных включений и отключений нагрузки. Подходит для промышленных объектов: станков, конвейеров, распределительных щитов, систем управления.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Рабочее напряжение: 690 В AC
• Тип расцепителя: электромагнитный (только защита от КЗ, без тепловой защиты)
• Уставка срабатывания магнитного расцепителя: 12 крат номинального тока (12In)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Категория применения: A (для защиты оборудования, не для защиты кабелей)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату (не шасси, не DIN-рейку)
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: есть (визуальное определение причины отключения)

Совместимость и монтаж

TS250N (50kA) MTU 160A 3P3T устанавливается исключительно на монтажную плату - не совместим с DIN-рейками. Для монтажа требуется подготовить отверстия и крепёжные элементы согласно габаритному чертежу. Убедитесь, что площадка жесткая, без вибраций. Максимальное сечение подключаемых проводов не указано - проверьте документацию завода-изготовителя. Привод моторный - требует внешнего управления (например, через контактор или PLC), не имеет ручной рычаг для включения/выключения.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Категория применения A означает, что он защищает именно оборудование, а не кабельную линию - для защиты кабеля нужен другой тип расцепителя. Отключение происходит только при токе короткого замыкания; защита от перегрузки отсутствует - её необходимо обеспечивать отдельными устройствами (термореле, ПЛК).

Преимущества

• Высокая отключающая способность - 50 кА позволяет применять в местах с высокими токами КЗ, например, рядом с трансформаторами
• Указатель расцепления упрощает диагностику - видно, что произошло: КЗ или механическое отключение
• Широкий диапазон температур - работает в холодных условиях (до –40 C), подходит для уличных щитов и неотапливаемых помещений
• Литой корпус повышает надёжность и герметичность внутренних компонентов

Ограничения применения

• Не имеет тепловой защиты - нельзя использовать для защиты от перегрузок без внешней системы контроля
• IP20 - не допускается установка во влажных, запылённых или открытых помещениях
• Только монтаж на плату - невозможно установить в стандартные щиты с DIN-рейками
• Моторный привод требует внешнего управления - не подходит для ручного включения/отключения без дополнительной аппаратуры
• Категория A - не применяется для защиты кабелей, только для защиты нагрузки

Примеры использования

• Защита двигателя 110–130 кВт в составе пускателя с термореле
• Отключение питания конвейера при аварийном токе КЗ
• Центральный коммутирующий элемент в распределительном щите на промплощадке
• Щиты управления в металлургии, химпроизводстве, где необходима высокая отключающая способность

Практические советы

• Выбирая TS250N (50kA) MTU 160A 3P3T, убедитесь, что ваша система имеет достаточную мощность КЗ - если ток КЗ ниже 50 кА, можно выбрать более экономичную модель
• Поскольку нет тепловой защиты, обязательно используйте термореле или ПЛК с функцией перегрузки
• Проверьте соответствие сечения кабелей и зажимов - в спецификациях не указано, поэтому сверьтесь с заводским руководством
• Для обслуживания: при срабатывании - сброс осуществляется вручную после устранения причины, даже при моторном приводе
• Не устанавливайте в щиты с высокой влажностью - IP20 не защищает от брызг и пыли
