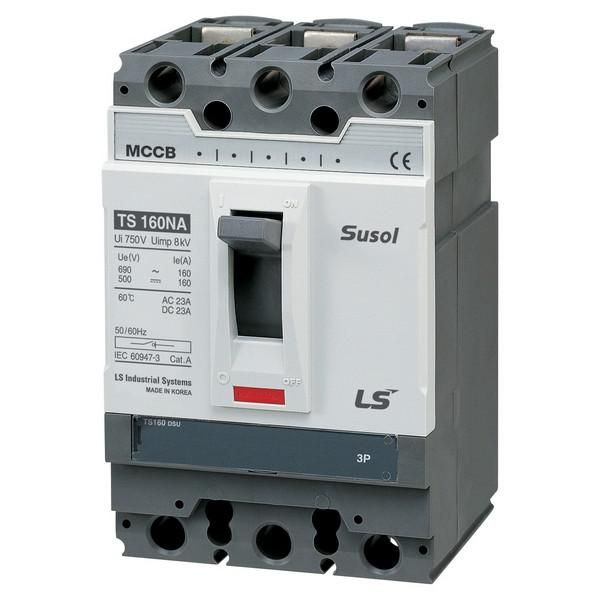

Выключатель-разъединитель TS160NA DSU160 160А 3P3T LS Electric 105028700 LSIS

Выключатель-разъединитель TS160NA DSU160 160A 3P3T от LS Electric предназначен для безопасного включения и отключения электрооборудования в трёхфазных сетях до 690 В. Этот аппарат сочетает функции коммутационного устройства и разъединителя, обеспечивает надёжную изоляцию цепи при обслуживании и рассчитан на высокую отключающую способность - 50 кА.

Назначение и область применения

Выключатель-разъединитель TS160NA DSU160 160A 3P3T используется для ручного или дистанционного отключения нагрузки в трёхфазных электрических цепях переменного тока. Он применяется там, где требуется физическое разрывание цепи для безопасности при ремонте или техобслуживании - например, перед распределительными щитами, у входа в оборудование или на участках с частыми перегрузками.

Подходит для установки в промышленных системах: станки, конвейеры, насосные группы, системы вентиляции. Не предназначен для частых операций включения/выключения под нагрузкой - это не автоматический выключатель, а разъединитель с механической фиксацией положений.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который устройство может проводить длительно без перегрева.
• Число полюсов: 3 - управление всеми тремя фазами одновременно.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен прибор.
• Отключающая способность: 50 кА - способность безопасно прерывать ток короткого замыкания до этой величины.
• Привод: Моторный - позволяет управлять устройством дистанционно через внешний приводной механизм (например, электродвигатель или сервопривод).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды; требует установки внутри закрытого шкафа.
• Рабочий температурный диапазон: от –40 C до +40 C - допустимый интервал окружающей среды для нормальной работы.
• Монтаж: На монтажную плату - крепится жестко к металлической поверхности с помощью болтов или специальных кронштейнов, не является DIN-рейкой совместимым.
• Исполнение: Стационарное - не предусматривает возможность перемещения или выдвижения; установлен постоянно в цепи.

Совместимость и монтаж

Выключатель-разъединитель TS160NA DSU160 160A 3P3T монтируется исключительно на монтажную плиту или раму. Для этого предусмотрены четыре отверстия под крепёж - необходимо использовать болты M8 или аналогичные, соответствующие габаритам корпуса. Подключение кабелей осуществляется сверху и снизу - зажимы рассчитаны на медные жилы сечением до 95 мм2.

Необходимо соблюдать минимальные зазоры между этим устройством и другими элементами - рекомендовано не менее 50 мм с боков и 100 мм сверху для обеспечения теплоотвода и удобства обслуживания. Установка вне герметичного шкафа запрещена из-за степени защиты IP20.

Безопасность и стандарты

TS160NA DSU160 160A 3P3T соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи при переводе в положение “OFF” - обязательное условие для выполнения правил безопасности при работах под напряжением. Конструкция предотвращает случайное включение при открытой дверце шкафа благодаря механической блокировке.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжную работу даже при серьёзных аварийных режимах.
• Моторный привод позволяет интегрировать устройство в автоматизированные системы управления без необходимости ручного воздействия.
• Литой корпус повышает прочность и долговечность, снижает риск деформации при механическом воздействии.
• Унифицированная конструкция совместима со стандартными комплектами шкафов LS Electric других моделей серии Susol TS.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель, а разъединитель. Частые операции могут привести к быстрому износу контактов.
• IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно помещать внутрь закрытого электрощита.
• Требуется внешний источник питания для моторного привода - сам прибор не имеет встроенного механизма управления.
• Запрещено применять при температурах ниже –40 C или выше +40 C - возможна потеря герметизации или изменение механических характеристик материалов.

Примеры использования

• Главный разъединитель перед частотным преобразователем на промышленном станке.
• Разъединитель в распределительном щите цехового конвейера для проведения планового техобслуживания.
• Центральный выключатель в системе водоснабжения с насосной группой, где требуется физическая изоляция всех трёх фаз.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и зажимов - используйте наконечники НШВИ для многожильных проводов.
• Обязательно проведите тестирование после монтажа: убедитесь, что все три полюса размыкаются одновременно и полностью.
• При использовании моторного привода подключите сигнализацию положения (“ON/OFF”) к системе управления - это повысит уровень автоматизации и контроля.
• При замене старого аппарата на TS160NA DSU160 160A 3P3T учтите, что он не совпадает по габаритам с изделиями других брендов - проверьте размеры монтажной платы заранее.
• Не забывайте про регламентное осмотр - каждые 6–12 месяцев проверяйте состояние контактов и затяжку клемм, особенно при работе с большими токами.
