Автоматический выключатель ABS203c 160A FMU EXP | 137031200 LSIS

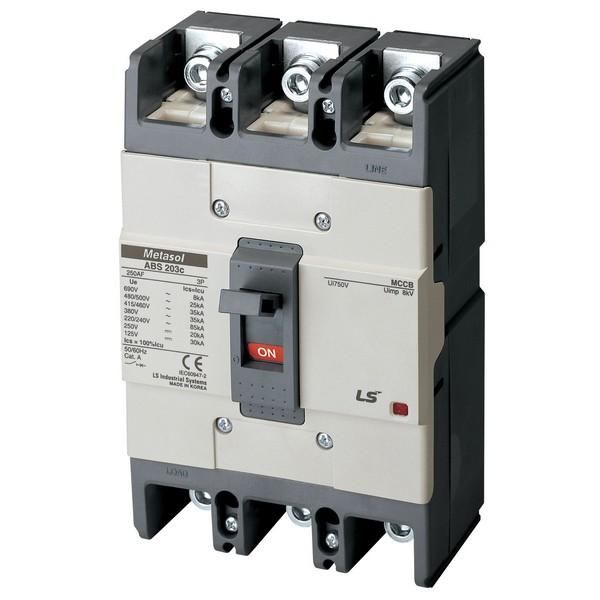

Автоматический выключатель ABS203c 160A FMU EXP - это трёхполюсный силовой аппарат в литом корпусе от LS Electric, рассчитанный на работу в сетях до 415 В с номинальным током 160 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату и применяется в промышленных распределительных щитах.

Назначение и область применения

ABS203c 160A FMU EXP предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Применяется в промышленных системах: распределительных щитах, питающих станки, конвейеры, насосы, компрессоры и другую тяжёлую электрооборудование. Подходит для объектов с высокими требованиями к надёжности - заводы, энергообъекты, логистические центры.

Технические характеристики

• Номинальное напряжение: 415 В переменного тока
• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 37 кА
• Тип расцепителя: термомагнитный, с возможностью регулировки
• Привод: ручной - управление осуществляется рычагом
• Исполнение: стационарное - не предусматривает выдвижения
• Способ монтажа: крепление на монтажную плату (панель)
• Конструкция: литой корпус - повышенная механическая прочность и изоляция

Совместимость и монтаж

ABS203c 160A FMU EXP устанавливается исключительно на монтажную плату с помощью болтовых соединений. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки контактов и использовать шины или кабели соответствующего сечения (не менее 50 мм2 для медных проводников). Устройство не имеет выдвижного механизма - обслуживание требует отключения питания и демонтажа. Совместим с шинными системами, соответствующими стандарту IEC 60947-2. Клеммы рассчитаны на прямое подключение жестких или многожильных проводов с опрессовкой.

Безопасность и стандарты

ABS203c 160A FMU EXP соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция обеспечивает безопасную работу при температуре окружающей среды от -25C до +60C. Отключающая способность 37 кА гарантирует надёжное гашение дуги даже при максимальных токах короткого замыкания. Литой корпус предотвращает доступ к токоведущим частям при работе устройства в собранном виде.

Преимущества

• Высокая отключающая способность (37 кА) - подходит для зон с большой мощностью КЗ
• Термомагнитный расцепитель с регулировкой - точная адаптация под конкретную нагрузку
• Литой корпус - долговечность, устойчивость к вибрациям и внешним воздействиям
• Универсальный монтаж на плату - удобен для сборки щитов с плотной компоновкой
• Производитель LS Electric - проверенная технология, совместимость с другими устройствами серии Susol TS

Ограничения применения

• Не предназначен для частого оперативного включения/отключения - не рассчитан на интенсивные циклы работы (например, как контактор)
• Не имеет IP-защиты - требуется установка внутри закрытого щита
• Не поддерживает дистанционное управление - только ручное включение/отключение
• Напряжение 415 В - нельзя применять в сетях выше 690 В, хотя серия Susol TS допускает до 690 В, данная модель ограничена 415 В
• Требуется фиксированная установка - невозможно перемещение или быстрая замена без демонтажа

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 110 кВт
• Распределительный щит на заводе с несколькими двигателями по 45 кВт каждый
• Щит управления конвейерной линией с высокими пусковыми токами
• Центральное питание группы сварочных аппаратов

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 160 А используйте кабель минимум 50–70 мм2 меди
• При монтаже на плату соблюдайте зазоры между устройствами - не менее 10 мм для теплоотвода
• Регулировка расцепителя должна выполняться после тестирования реальной нагрузки; не изменяйте настройки без необходимости
• ABS203c 160A FMU EXP от LS Electric совместим с другими модулями серии Susol TS - можно комбинировать с дополнительными контактами или расцепителями
• Артикул 137031200 - сохраняйте его при заказе запасных частей или аналогов
