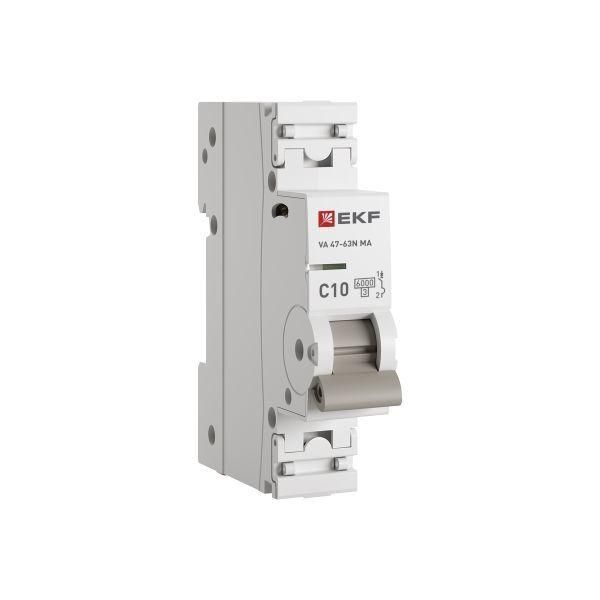

Автоматический выключатель ВА 47-63N MA 1P 10А (C) 6кА без теплового расцепителя PROXIMA - M63MA6110C EKF

Автоматический выключатель ВА 47-63N MA - это однополюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания. Бренд EKF и артикул m63ma6110c указывают на серию, созданную как обновление проверенной модели ВА 47-63М. Применяется там, где требуется только защита от КЗ, а защита от перегрузки реализуется другим устройством.

Назначение и область применения

Автоматический выключатель ВА 47-63N MA используется исключительно для защиты от короткого замыкания. Он не защищает от перегрузок - для этого нужен внешний тепловой расцепитель или другой тип защиты. Подходит для установки в щитах, где уже есть устройства защиты от перегрузки (например, УЗИП, термореле, частотные преобразователи или другие автоматы с тепловой защитой). Часто применяется в системах управления, на входе в оборудование, в цепях с постоянной нагрузкой, где перегрузки маловероятны или контролируются иным способом.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, светильники, насосы, небольшие двигатели)
• Тип расцепителя: электромагнитный - только защита от КЗ, без тепловой составляющей
• Сечение провода: 1–16 мм2 (медные), 1–25 мм2 (алюминиевые)
• Напряжение изоляции: 660 В - допустимый предел для изоляции внутри аппарата
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Ширина: 1 модуль (17,5 мм) - занимает минимум места на DIN-рейке
• Глубина монтажа: 74 мм - требует достаточного пространства в щите
• Рабочий диапазон температур: от –40 C до +55 C - работает в суровых условиях, включая неотапливаемые помещения
• Срок службы: 7 лет - при соблюдении условий эксплуатации
• Степень загрязнения: 2 - рассчитан на нормальные условия в помещении без пылевых выбросов и конденсата

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа TS35. Монтаж прост: фиксируется защелкой, как все автоматы этой серии. Для подключения используются винтовые зажимы, поддерживающие медные и алюминиевые провода. Есть два варианта подключения: через шины PIN (для сборки шинных групп) и FORK (для ответвлений). Пластиковая крышка над клеммами позволяет запечатывать устройство - это важно для контроля доступа в промышленных и административных объектах. Винты затягиваются моментом 3 Нм - не переусердствуйте, чтобы не повредить контакт.

Безопасность и стандарты

Соответствует ГОСТ IEC 60898-1 - международному стандарту для бытовых и аналогичных автоматических выключателей. Индикатор положения контактов (зелёный/красный) наглядно показывает состояние: “ON” - замкнут, “OFF” - разомкнут. Это снижает риск случайного включения при обслуживании. Пломбируемая крышка препятствует несанкционированному изменению настроек или подключению сторонних проводов.

Особенности конструкции

Корpus усилен дополнительными заклёпками - повышена жёсткость корпуса, особенно важна при многократных срабатываниях. Литая передняя панель прочнее, чем обычные пластиковые элементы. Рукоятка управления имеет чёткий ход и хорошо фиксируется в обоих положениях. Отсутствие теплового расцепителя делает устройство компактнее и проще в использовании там, где он не нужен.

Преимущества

• Позволяет экономить место в щите - всего 1 модуль вместо двух (если использовать обычный автомат с двойной защитой)
• Пломбировка клемм - повышает безопасность и соответствие требованиям энергонадзора
• Поддержка медных и алюминиевых проводов - универсальность для старых и новых installations
• Цветной индикатор состояния - сразу видно, включен или отключен
• Улучшенная жёсткость корпуса - меньше вероятность деформации при ударах или вибрации

Ограничения применения

Не используйте этот автомат как единственный защитный аппарат в цепи с возможностью перегрузки - например, в розетках, освещении с высокой мощностью или на двигателях без дополнительной защиты. Не подходит для цепей с импульсными нагрузками выше 10×I_n, так как характеристика C может не успеть сработать. Не применять во влажных, пыльных или открытых местах - IP20 не обеспечивает защиту от воды и пыли. Не рекомендуется для домашнего использования без специальных причин - обычно нужны и тепловая, и электромагнитная защита.

Примеры использования

• Защита входа в частотный преобразователь - перегрузка контролируется самим преобразователем, а КЗ - этим автоматом
• Щит управления станком - отдельная защита от КЗ для каждого контура, а перегрузка - через термореле
• Система освещения с драйверами - драйверы имеют свою защиту, автомат лишь отключает КЗ
• Промышленные панели с PLC - где каждый выход защищён от КЗ, а перегрузка - программно

Практические советы

• Выбирая этот автомат, убедитесь, что в вашей цепи уже есть защита от перегрузки - иначе вы рискуете перегревом проводов и возгоранием
• При подключении алюминиевых проводов используйте переходные наконечники и точно соблюдайте момент затяжки 3 Нм
• Для шинного подключения - используйте шины с подходящим шагом (17,5 мм) и проверьте совпадение с шириной автомата
• При монтаже в плотно упакованных щитах учтите глубину 74 мм - не забудьте о свободном пространстве для открывания дверцы
• Если вам нужна и тепловая, и магнитная защита - выбирайте модель ВА 47-63N с маркировкой без “MA”
