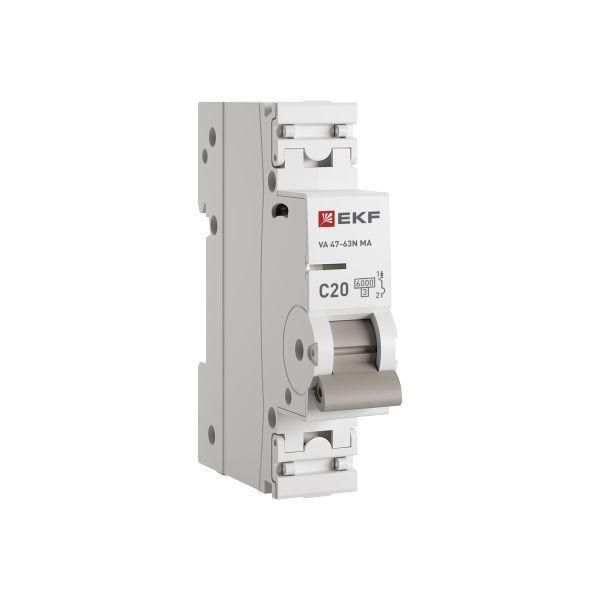

Автоматический выключатель ВА 47-63N MA 1P 20А (C) 6кА без теплового расцепителя PROXIMA - M63MA6120C EKF

Автоматический выключатель ВА 47-63N MA 1P 20А (C) 6кА без теплового расцепителя, серия PROXIMA, EKF - это однополюсный коммутационный аппарат, предназначенный для защиты цепей от короткого замыкания. Отличается от стандартных автоматов отсутствием тепловой защиты, что делает его подходящим для специализированных задач, где требуется только быстрое отключение при аварийных токах. Артикул m63ma6120c используется в системах, где перегрузки контролируются внешними устройствами.

Назначение и область применения

Выключатель предназначен исключительно для защиты от короткого замыкания. Он не реагирует на длительную перегрузку - эта функция должна обеспечиваться другими элементами системы, например, тепловыми реле, частотными преобразователями или внешними УЗО/АВ. Применяется там, где необходима только мгновенная реакция на высокие токи КЗ, а перегрузки уже защищены иначе.

• Управление двигателями через контакторы с внешним тепловым реле
• Цепи питания оборудования с предварительно установленной защитой от перегрузки
• Системы автоматизации, где управление нагрузкой осуществляется PLC
• Щиты распределения, где требуется компактная и надёжная защита от КЗ без дублирования функций

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальное напряжение изоляции: 660 В - позволяет использовать в сетях с более высоким рабочим напряжением
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Тип расцепителя: электромагнитный, характеристика C - срабатывает при токе 5–10 кратном от номинала
• Количество полюсов: 1
• Частота: 50–60 Гц
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 74 мм - требует достаточного места внутри щита
• Сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводами
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +55 C - подходит для холодных и жарких помещений
• Срок службы: 7 лет - при соблюдении условий эксплуатации
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель ВА 47-63N MA 1P 20А (C) 6кА, серия PROXIMA, EKF монтируется на стандартную DIN-рейку типа TS35. Ширина в один модуль позволяет легко размещать его в типовых распределительных щитах. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию трассировки в плотных щитах. Винты зажимов имеют повышенный крутящий момент (3 Нм), что гарантирует надёжный контакт даже при использовании алюминиевых проводов. Для фиксации применяется стандартный метод защёлкивания на рейке - никаких дополнительных креплений не требуется.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Индикаторное окно показывает реальное положение контактов - «ON» / «OFF» / «TRIPPED». Встроенные крышки клемм позволяют установить пломбу, что исключает несанкционированное вскрытие. Это важно для объектов с регламентированным доступом и контрольными процедурами.

Преимущества

• Отсутствие теплового расцепителя снижает риск ложных срабатываний при колебаниях нагрузки
• Двухпозиционный зажим - удобство при монтаже в ограниченном пространстве
• Пломбируемый дизайн - соответствие нормам безопасности на промышленных объектах
• Усиленный корпус с заклёпками - повышена механическая прочность
• Индикатор состояния контактов - визуальный контроль без демонтажа
• Поддержка медных и алюминиевых проводов - универсальность в старых и новых системах

Ограничения применения

Не используйте этот автомат как основную защиту от перегрузки. Без теплового расцепителя он не отключится при длительном превышении тока выше 20 А - это может привести к перегреву проводки и возгоранию. Также не рекомендуется применять в бытовых щитках, где нет внешней защиты от перегрузок. Не подходит для цепей с высокой вероятностью импульсных перегрузок (например, мощные насосы без плавного пуска), если не предусмотрено дополнительное ограничение тока.

Примеры использования

• Щит управления конвейером: автомат защищает линию от КЗ, а перегрузка контролируется термореле на контакторе
• Система освещения с диммерами: ток меняется, но не достигает порога перегрузки - нужна только защита от КЗ
• Промышленный инвертор: внутренняя защита от перегрузки есть, но требуется гарантированное отключение при пробое IGBT
• Распределительный щит на складе: несколько автоматов с тепловой защитой, а этот - как дополнительный КЗ-защитный элемент в ответвлении

Практические советы

• Обязательно проверьте, что перегрузка в вашей цепи защищена другим устройством - иначе выключатель будет бесполезен
• При подключении алюминиевых проводов используйте переходные наконечники и точно следите за моментом затяжки (3 Нм)
• При сборке щита учтите глубину монтажа (74 мм) - не забудьте про место для кабельных каналов и других компонентов
• Используйте пломбы после первого включения - это обязательное требование для многих промышленных стандартов
• Если вам нужна защита и от перегрузки - выбирайте модель с тепловым расцепителем (например, ВА 47-63 с буквой “T” в названии)
