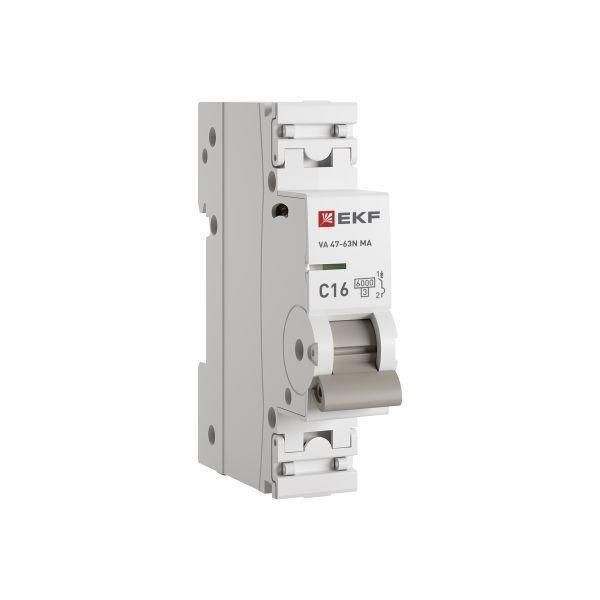

Автоматический выключатель ВА 47-63N MA 1P 16А (C) 6кА без теплового расцепителя PROXIMA - M63MA6116C EKF

Автоматический выключатель ВА 47-63N MA от EKF - это однополюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания. Отличается от классических автоматов отсутствием тепловой защиты, что делает его специализированным решением для задач, где требуется только быстрое отключение при аварийных токах. Артикул m63ma6116c подходит для установки в щитах с DIN-рейкой.

Назначение и область применения

Автоматический выключатель ВА 47-63N MA используется исключительно для защиты от короткого замыкания. Он не защищает от перегрузок - для этого требуются другие устройства. Применяется там, где уже есть отдельная защита от перегрузки (например, через термореле, частотный преобразователь или другой автомат с тепловым расцепителем).

• Защита силовых цепей двигателей, насосов, компрессоров - когда перегрузка контролируется внешним устройством.
• Управление нагрузками в системах автоматизации, где нужен только быстрый разрыв при КЗ.
• Схемы с последовательной защитой: один автомат отвечает за перегрузку, этот - только за КЗ.
• Промышленные щиты, станки, конвейеры, системы освещения с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток без срабатывания.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала (подходит для нагрузок с пусковыми токами, например, двигатели).
• Тип расцепителя: только электромагнитный - реакция на КЗ происходит за миллисекунды, тепловой расцепитель отсутствует.
• Напряжение: 230 В переменного тока, 50–60 Гц; изоляция рассчитана на 660 В - безопасно работает в сетях с возможными скачками.
• Сечение провода: 1–16 мм2 - совместим с медными и алюминиевыми проводами.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри щитов.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль (17,5 мм); глубина монтажа - 74 мм.
• Температурный режим: от –40 C до +55 C - подходит для холодных и жарких помещений.
• Срок службы: 7 лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N MA легко устанавливается на стандартную DIN-рейку. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию шин и маршрутизацию кабелей. Зажимы поддерживают медные и алюминиевые проводники, фиксируются винтами с усилием 3 Нм - достаточно плотно, чтобы избежать нагрева, но не повредить жилу.

• Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.
• Пломбируемая крышка клемм позволяет запечатывать устройство после монтажа - предотвращает несанкционированное вмешательство.
• Индикатор на передней панели показывает реальное положение контактов: «I» - включен, «O» - выключен. Это важно для диагностики без вскрытия щита.

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Литая лицевая панель изготовлена из самозатухающего пластика - не поддерживает горение. Усиленный корпус с дополнительными заклёпками снижает риск деформации при механическом воздействии.

Преимущества

• Отсутствие теплового расцепителя - точная защита только от КЗ, без ложных срабатываний при длительных перегрузках.
• Двухпозиционное подключение проводов - гибкость в организации проводки.
• Встроенные пломбы - возможность контроля целостности соединений.
• Цветной индикатор состояния контакта - визуальный контроль без инструментов.
• Увеличенный крутящий момент винтов (3 Нм) - надёжный контакт даже при вибрациях.
• Совместимость с алюминиевыми проводами - экономия на материалах без потери безопасности.

Ограничения применения

• НЕ ПРИМЕНЯЙТЕ для защиты обычных розеточных групп, освещения или бытовых приборов - без теплового расцепителя он не защитит от перегрузки.
• Не подходит для схем, где нет другого устройства, контролирующего перегрузку.
• Не предназначен для работы вне щитов - IP20 не защищает от влаги и пыли.
• Не рекомендуется использовать в цепях с частыми пусками выше 10 раз в час - может сократить срок службы механизма.

Примеры использования

• Щит управления станком: основной автомат с тепловой защитой стоит на входе, а ВА 47-63N MA установлен на выходе к двигателю - только для КЗ.
• Система конвейера: несколько приводов подключены параллельно, каждый имеет свой выключатель ВА 47-63N MA, а общую перегрузку контролирует главный автомат.
• Освещение с диммерами: если диммер уже содержит защиту от перегрузки, то ВА 47-63N MA можно использовать как коммутационный элемент с защитой от КЗ.

Практические советы

• Выбирайте этот автомат только тогда, когда перегрузка гарантированно контролируется другим устройством - иначе есть риск перегрева проводов.
• При использовании алюминиевых проводов обязательно примените переходные наконечники и проверьте затяжку через 1–2 месяца после монтажа.
• Не забудьте про пломбу - она обязательна для объектов с требованиями энергонадзора.
• Проверяйте состояние индикатора при обслуживании - если он не меняет положение при ручном управлении, значит, механизм изношен.
• Для замены старого автомата с тепловым расцепителем - убедитесь, что новая схема предусматривает альтернативную защиту от перегрузки.
