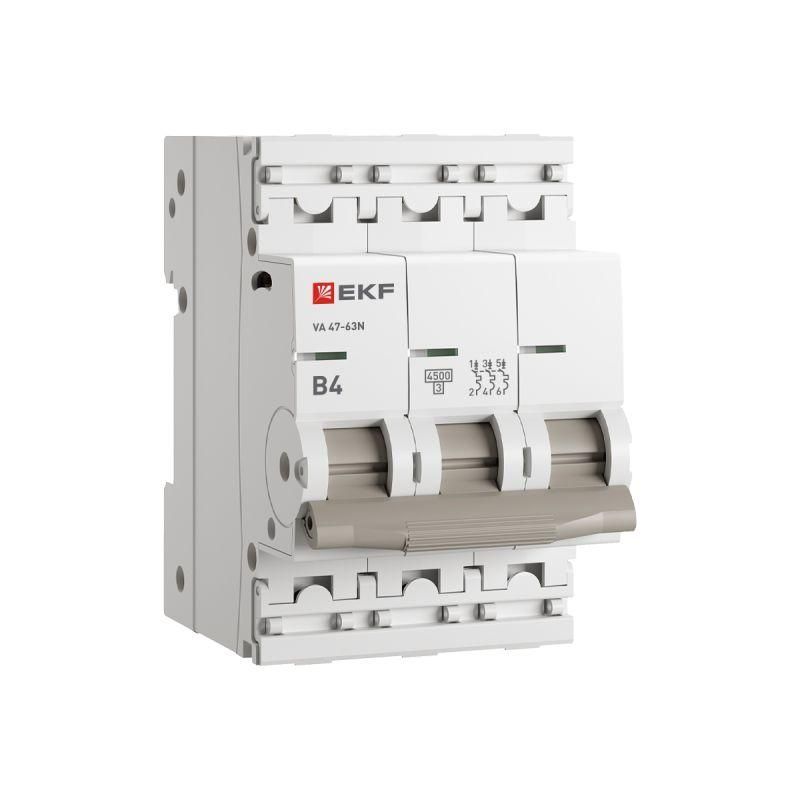

Автоматический выключатель ВА 47-63N 3P 4А (B) 4,5 кА PROXIMA - M634304B EKF

Автоматический выключатель 3-полюсный 4А 4.5кА ВА 47-63N B от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии PROXIMA EKF сочетает надёжную конструкцию, простую установку на DIN-рейку и совместимость с медными и алюминиевыми проводами - идеально подходит для распределительных щитов в промышленных и бытовых объектах.

Назначение и область применения

Автоматический выключатель 3-полюсный 4А 4.5кА ВА 47-63N B защищает трёхфазные сети переменного тока с номинальным напряжением до 400 В. Он применяется в распределительных щитах для защиты групповых линий, оборудования с малой пусковой нагрузкой - например, освещения, розеточных контуров, насосов, вентиляторов и маломощных станков. Характеристика срабатывания «B» делает его подходящим для цепей с умеренным пусковым током, где не требуется высокая инерционность.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 4 А
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к перегрузкам и коротким замыканиям с кратковременным превышением тока
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Тип тока: переменный (AC), частота 50–60 Гц
• Сечение подключаемых проводников: 1–25 мм2 - подходит как для тонких, так и для мощных кабелей
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +55 C - допускает эксплуатацию в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия без значительного скопления пыли и влаги
• Количество дугогасительных пластин: 9 - повышает надёжность гашения дуги при отключении

Совместимость и монтаж

Автоматический выключатель 3-полюсный 4А 4.5кА ВА 47-63N B устанавливается на стандартную DIN-рейку типа TS35. Монтаж осуществляется путём защёлкивания - никаких дополнительных креплений не требуется. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию шинных соединений и позволяет использовать шины PIN и FORK. Клеммы поддерживают как медные, так и алюминиевые провода. Для фиксации используется винт с моментом затяжки 3 Нм - достаточно для надёжного контакта без перетяга. Устройство имеет нейтральный проводник, который можно подключить через отдельный зажим - важно проверить соответствие схеме питания.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N B соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозагасающегося пластика - не поддерживает горение. Встроенные крышки на клеммах предотвращают случайное прикосновение к токоведущим частям и позволяют применять пломбы для контроля целостности. Индикаторное окно показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже если рукоятка находится в промежуточном состоянии.

Преимущества

• Удобное двупозиционное подключение проводов - сверху/снизу - снижает сложность сборки щитов
• Винты с повышенным моментом затяжки (3 Нм) обеспечивают долговечный контакт без необходимости регулярной подтяжки
• Цветной индикатор состояния контактов - позволяет быстро диагностировать работу аппарата без тестера
• Пластик корпуса не поддерживает горение - повышает безопасность при аварийных ситуациях
• 9 дугогасительных пластин - увеличивают срок службы и надёжность отключения при больших токах КЗ
• Встроенная пломбируемая крышка - исключает несанкционированное вмешательство
• Поддержка алюминиевых проводов - расширяет возможности при реконструкции старых сетей

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –40 C или выше +55 C - возможны отказы в экстремальных условиях
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Характеристика «B» не подходит для устройств с высоким пусковым током (например, крупные двигатели, компрессоры) - риск ложных срабатываний
• Номинальная отключающая способность 4,5 кА - недостаточна для мест с высокой короткозамкнутой мощностью (более 6 кА); для таких участков нужен более мощный аппарат
• Не предназначен для частого ручного включения/выключения - не является нагрузочным рубильником

Примеры использования

• Защита группы розеток в офисном помещении
• Щитовая защита освещения в производственном цеху
• Контур питания вентиляторов, насосов, малых станков с пуском без ударных нагрузок
• Распределительный щит многоквартирного дома - для квартирных линий с низкой потребляемой мощностью
• Энергообъекты с ограниченным бюджетом - благодаря цене и надёжности как часть базового набора защиты

Практические советы

• При использовании алюминиевых проводов обязательно используйте переходные наконечники - это предотвратит окисление и нагрев
• Проверьте глубину монтажа (72 мм) перед установкой - убедитесь, что в щите есть место для других аппаратов и шин
• При подключении шин PIN/FORK учитывайте направление входа/выхода - подключение сверху или снизу влияет на маршрутизацию
• Пломбируйте крышку клемм после завершения монтажа - особенно в общественных и административных объектах
• Не используйте этот автомат для защиты двигателей - выбирайте автоматы с характеристикой C или D
• При замене аналогичного автомата - сверьте не только ток и полюса, но и тип отключения (B), чтобы избежать ложных срабатываний
