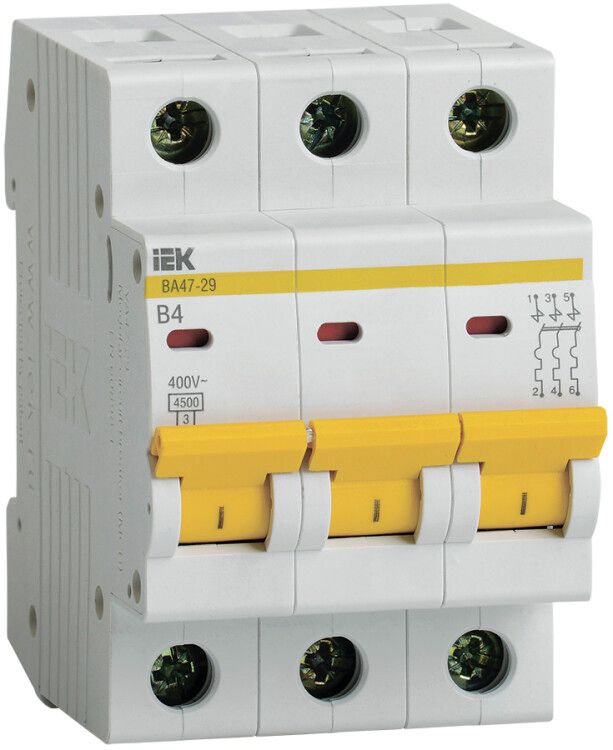

Выключатель автоматический трехполюсный ВА47-29 4А B 4,5кА KARAT | MVA20-3-004-B IEK MVA20-3-004-В

Автоматический выключатель ВА47-29 от IEK - трёхполюсное устройство на 4 А с отключающей способностью 4,5 кА и характеристикой срабатывания B, предназначенное для защиты сетей в бытовых и промышленных условиях. Модель совмещает надёжность, простоту монтажа и соответствие ГОСТ Р 50345, что делает её популярным решением для распределительных щитов.

Назначение и область применения

ВА47-29 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, на объектах жилой и коммерческой недвижимости, а также в промышленном оборудовании - например, на станках, насосах, конвейерах. Применяется там, где требуется точная защита чувствительных нагрузок с пусковыми токами, характерными для освещения, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания
• Характеристика срабатывания: B - срабатывает при токе 3–5 крат от номинала, оптимальна для слаботочных и осветительных цепей
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого размера
• Частота: 50 Гц - для сетей стандарта РФ и Европы
• Глубина монтажа: 73,6 мм - необходимый запас пространства в щите
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C, подходит для неотапливаемых помещений

Совместимость и монтаж

ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы. Устройство поддерживает два способа присоединения: гибкий многожильный провод и жесткую шину типа FORK. Также доступно соединение шиной PIN - удобно для организации распределения питания между несколькими автоматами. Индикатор положения контактов (зелёный/красный) показывает состояние включения/отключения. Эргономичная рукоятка обеспечивает комфортное управление даже в плотном щите.

Безопасность и стандарты

ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Конструкция включает двухступенчатую систему защиты: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока. Улучшенная дугогасительная камера минимизирует риск возгорания при отключении. Насечки на зажимах повышают надёжность контакта и снижают нагрев.

Преимущества

• Две независимые системы защиты - от перегрузки и КЗ
• Поддержка нескольких вариантов подключения: гибкий провод, шины FORK и PIN
• Индикатор состояния контактов - визуальный контроль работы
• Широкий диапазон рабочих температур - от -40C до +50C
• Уменьшение тепловых потерь благодаря насечкам на зажимах
• Простая установка дополнительных устройств (например, блокировок, реле)

Ограничения применения

Не применяется вне закрытых щитов из-за степени защиты IP20 - не защищён от пыли и влаги. Не подходит для цепей с высокими пусковыми токами (например, мощные двигатели), так как характеристика B сработает раньше, чем необходимо. Не рассчитан на постоянную работу выше 4 А - превышение вызовет преждевременное срабатывание. Не используется в цепях постоянного тока (DC).

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит освещения в многоэтажном доме
• Распределительный щит на производстве для управления маломощными станками
• Цепь кондиционера или водонагревателя с номиналом до 4 А

Практические советы

• Выбирая ВА47-29, проверьте, чтобы глубина щита была не менее 73,6 мм - иначе устройство не поместится
• Для многожильных проводов используйте наконечники - это предотвращает ослабление контакта
• При использовании шины FORK убедитесь, что она совместима с зажимами IEK - не все шины подходят
• Если нужна защита от импульсных перенапряжений, дополняйте ВА47-29 УЗО или SPD
• При замене старого автомата сверьте номиналы: 4 А - это минимальный порог для большинства бытовых цепей, для более мощных нагрузок выбирайте 10 А и выше
