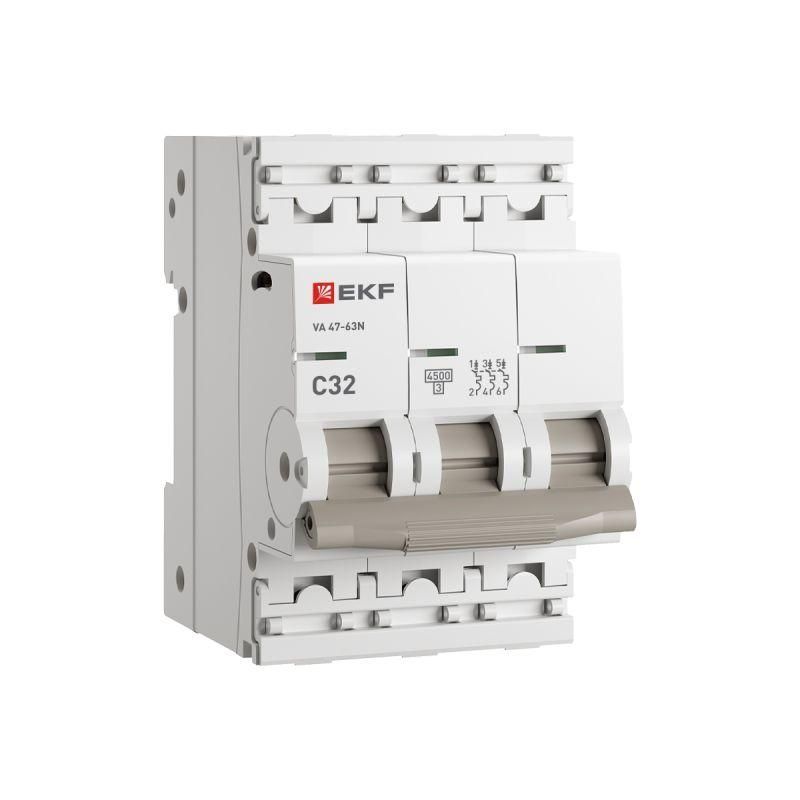

Автоматический выключатель ВА 47-63N 3P 32А (C) 4,5 кА PROXIMA - M634332C EKF

Автоматический выключатель ВА 47-63N от EKF - трёхполюсный модульный аппарат с номинальным током 32 А и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает электрические сети переменного тока с напряжением до 400 В. Он предназначен для отключения цепи при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Характеристика срабатывания «C» делает его подходящим для нагрузок с умеренным пусковым током - например, освещение, бытовые приборы, насосы, компрессоры, малые станки и системы вентиляции. Применяется в щитах квартир, административных зданий, производственных линий и объектах с небольшими пусковыми токами.

Технические характеристики

• Тип: модульный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала
• Частота: 50/60 Гц
• Сечение подключаемых проводников: 1 – 25 мм2 (медные и алюминиевые)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ
• Степень защиты IP: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм
• Рабочая температура: от -40 C до +55 C
• Степень загрязнения: 2 - подходит для помещений с нормальным уровнем запыления
• Максимальный крутящий момент затяжки винтов: 3 Нм
• Количество дугогасительных пластин: 9

Совместимость и монтаж

Выключатель ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в любом типовом щите. Клеммы поддерживают двустороннее подключение - провода можно заводить как сверху, так и снизу, что упрощает организацию шинных соединений. Для фиксации используется защёлка с фиксацией на рейке. Установка требует свободного места глубиной не менее 72 мм. Подключение возможно как медными, так и алюминиевыми проводами - важно соблюдать рекомендованные сечения и использовать переходники при необходимости.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенные пломбы предотвращают несанкционированное вскрытие клемм. Индикаторное окно показывает реальное положение контактов - «ON» / «OFF» / «TRIPPED». Это повышает безопасность при обслуживании и диагностики.

Преимущества

• Удобное двустороннее подключение шин PIN и FORK - снижает время монтажа и улучшает компактность сборки
• Встроенная пломбировка клемм - исключает доступ к проводам без специальных инструментов, повышает безопасность
• Винты с высоким моментом затяжки (3 Нм) - обеспечивают надёжный контакт даже при длительной эксплуатации
• Цветной индикатор состояния контактов - сразу видно, отключен ли автомат из-за срабатывания или вручную
• 9 дугогасительных пластин - эффективно гасят дугу при отключении больших токов, продлевая срок службы
• Усиленный корпус с дополнительными заклёпками - увеличивает механическую прочность и долговечность
• Поддержка алюминиевых проводов - расширяет возможности применения в старых системах

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты) - для них требуется характеристика D
• Запрещено использование вне помещения - отсутствие герметизации и защита от внешних воздействий
• Не рассчитан на постоянную работу выше 55 C - возможен отказ при перегреве
• Не совместим с системами DC - работает только с переменным током

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания кондиционера или теплового насоса
• Щитовая защита ввода в небольшой цех с линиями освещения и маломощного оборудования
• Распределительный щит на складе с насосами и вентиляторами
• Объекты с ограниченным бюджетом, где нужна надёжная базовая защита без излишней мощности

Практические советы

• При подключении алюминиевых проводов используйте антиоксидантную пасту и проверяйте затяжку через 1–2 месяца после первого включения
• Не перегружайте клеммы - сечение более 25 мм2 требует применения ответвителей или терминалов
• При монтаже в плотно укомплектованных щитах учтите глубину 72 мм - не забудьте про место для проводов и шин
• Индикатор «TRIPPED» (часто красный) говорит о сработавшей защите - перед включением найдите причину перегрузки или КЗ
• Пломба на клеммах - не просто формальность; её нарушение может указывать на попытку вмешательства или неквалифицированного ремонта
• ВА 47-63N - часть новой платформы EKF PROXIMA. При замене аналогичных устройств этой же серии - совместимость по форме, размеру и функционалу гарантирована
