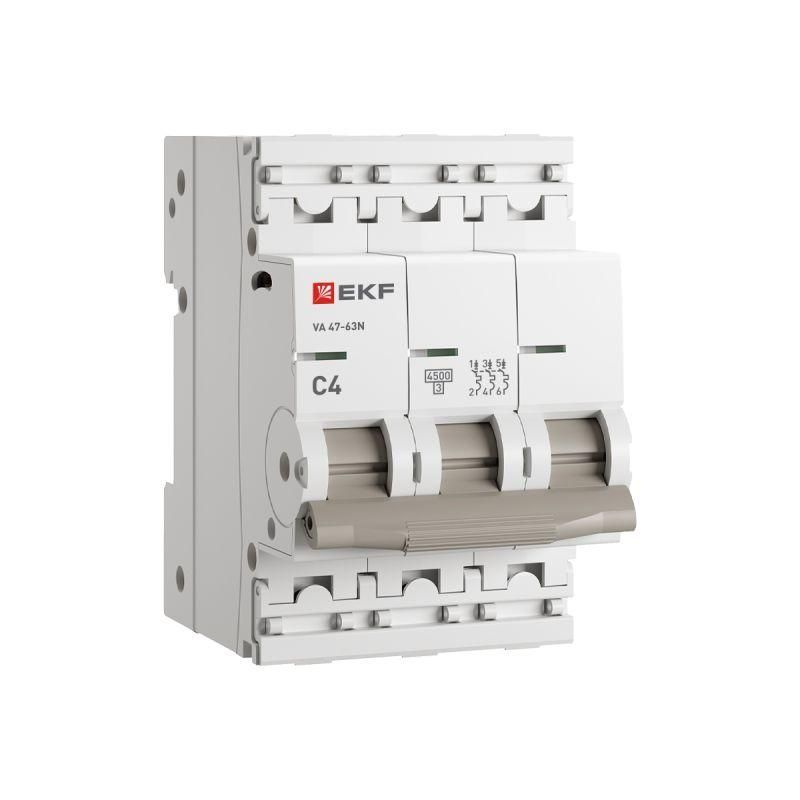

Автоматический выключатель ВА 47-63N 3P 4А (C) 4,5 кА PROXIMA - M634304C EKF

Автоматический выключатель ВА 47-63N - трёхполюсное устройство на 4 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты цепей от перегрузок и КЗ в бытовых и общественных объектах. Произведён бренда EKF, серия PROxima, артикул m634304c.

Назначение и область применения

Автоматический выключатель ВА 47-63N используется для безопасного включения и отключения электрических цепей переменного тока, а также для защиты оборудования от повреждений при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, офисов, школ, больниц и других общественных зданий. Применяется в групповых линиях освещения, розеточных контуров и маломощного электрооборудования, где требуется селективная защита.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока, для которой рассчитано устройство.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Номинальное импульсное напряжение: 4 кВ - уровень высоковольтных скачков (например, от молнии), которые выключатель способен выдержать без пробоя.
• Характеристика срабатывания: C - сработает при токе 5–10 кратном от номинала; идеально для нагрузок с умеренным пуском, таких как люминесцентные светильники, насосы, компьютеры.
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Тип тока: AC - работает только с переменным током, не постоянным.
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Сечение провода: 1–16 мм2 - позволяет подключить медные провода этого диапазона без переходников.
• Ширина по модулю: 3M - занимает три стандартных модуля в DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 72 мм - требуемый свободный объем за щитом для правильной установки.
• Рабочий температурный диапазон: –40…+55 C - можно использовать в неотапливаемых помещениях, на улице внутри герметичных щитов.
• Степень защиты IP20: защита от прикосновения пальцами и крупных предметов, но не от пыли и воды - подходит только для внутренней установки в закрытые щиты.
• Степень загрязнения 2: допускает временное наличие проводящей пыли, характерную для обычных помещений, но не для сырых или сильно запыленных мест.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания заднего крепления. Для подключения используются винтовые зажимы, расположенные сверху и снизу устройства. Надёжное затягивание проводов силой до 0,8 Нм обеспечивает долговечный контакт. Устройство совместимо с другими элементами серии PROxima: дифференциальными автоматами, УЗО, реле контроля напряжения. Пластиковая крышка над зажимами после монтажа легко закрывается - она предназначена для плombировки и предотвращения случайного доступа к токоведущим частям.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для квартирных и аналогичных бытовых автоматов. Конструкция выполнена с учётом требований безопасности: изоляционные материалы устойчивы к нагреву, механизм имеет двойное отключение всех полюсов одновременно, индикатор положения контактов показывает реальное состояние (вкл/выкл), даже при отказе механизма. Отличается повышенной степенью механической прочности корпуса и надёжной системой самоблокировки при аварии.

Преимущества

• Улучшенная конструкция корпуса снижает риск возгорания при перегрузке.
• Индикатор положения контактов даёт точную информацию о состоянии автомата - видно, отключен он механически или сработала защита.
• Пластиковая крышка над зажимами препятствует несанкционированному вскрытию - важна для арендных и общественных объектов.
• Удобная рукоятка обеспечивает четкий ход включения/отключения, даже в условиях ограниченного пространства.
• Поддерживает широкий диапазон сечений проводов - не нужен адаптер для тонких или толстых жил.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50/60 Гц.
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - обязательно применение в закрытых щитах.
• Номинальный ток 4 А слишком мал для мощных потребителей (электрокотлы, сплит-системы, тепловые завесы); для них нужны автоматы 16 А и выше.
• Характеристика C не рекомендована для двигателей с очень большим пусковым током (например, старые компрессоры) - лучше выбрать D-характеристику.

Примеры использования

• Защита группы розеток в квартире или офисе (до 4 А суммарной нагрузки).
• Обеспечение безопасности осветительных цепей с энергосберегающими лампами и LED-светильниками.
• Щитовая защита для слаботочных систем (роутеры, камеры наблюдения, системы сигнализации), питание которых через внешние БП.
• Линия питания контроллеров, терморегуляторов, малых насосов в системах отопления.

Практические советы

• Выбирая автомат ВА 47-63N, проверьте соответствие сечения провода: если используете 2,5 мм2 - всё нормально, если 6 мм2 - тоже подойдет, главное - плотно затянуть винты.
• При сборке щита соблюдайте глубину монтажа 72 мм - недостаточно места за рейкой? Лучше взять более тонкий щит или сместите другие устройства.
• Не забывайте про плombировку: после окончательного монтажа закройте крышку зажимов - это обязательное условие для многих организаций и госзакупок.
• Если вам нужна защита от утечек тока - параллельно установите УЗО, так как этот автомат не содержит функции дифзащиты.
• Для многоквартирных домов часто выбирают именно эту модель: её цена, надёжность и стандартизация делают её лучшим выбором среди бюджетных решений.
