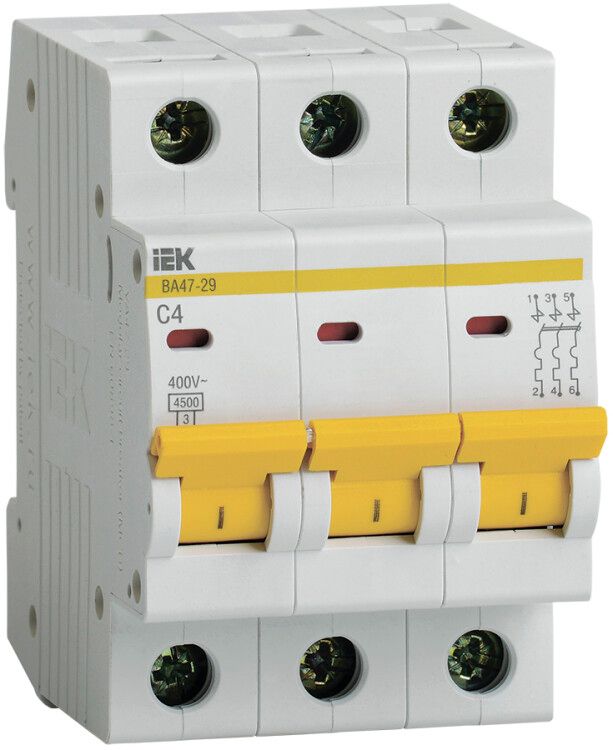

Выключатель автоматический трехполюсный ВА47-29 4А C 4,5кА KARAT | MVA20-3-004-C IEK

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 4 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель как часть серий KARAT, подходящую как для промышленного, так и для бытового использования. Артикул mva20-3-004-c соответствует техническому решению, совместимому с DIN-рейкой и стандартными распределительными щитами.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей в распределительных сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется в вводно-распределительных устройствах (ВРУ), этажных щитах, щитах управления оборудованием. Подходит для защиты освещения, розеточных групп, маломощных двигателей и другого оборудования с умеренным пусковым током. Работает в условиях промышленных объектов, офисов, жилых домов и общественных зданий.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В - допустимый максимум для сети переменного тока
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, небольшие двигатели)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC), 50 Гц
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Глубина монтажа: 73,6 мм - необходимый запас места в щите для правильной установки

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние зажимы, которые поддерживают два варианта: гибкий многожильный провод и жесткую шину. Есть возможность подсоединения шины типа FORK (для параллельного питания нескольких автоматов) и PIN (для последовательного соединения). Индикатор положения контактов (зелёный - включено, красный - отключено) позволяет визуально контролировать состояние аппарата. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки зажимов. Убедитесь, что глубина щита минимум 73,6 мм, чтобы избежать давления на корпус.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие этим нормам гарантирует надёжность срабатывания, термическую стойкость и безопасность при работе в пределах заявленных параметров. Класс токоограничения 3 повышает уровень безопасности при аварийных режимах. Устройство не предназначено для работы вне закрытого щита - IP20 исключает использование в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера снижает риск возгорания при отключении
• Насечки на зажимах обеспечивают более плотный контакт, уменьшают нагрев и повышают долговечность соединения
• Поддержка подключения как гибких проводов, так и жёстких шин - удобно при организации распределения питания
• Эргономичная рукоятка легко управляема даже в перчатках
• Широкий температурный диапазон (-40…+50 C) делает её пригодной для неотапливаемых помещений

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для AC 50 Гц
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать на открытых площадках, в банях, на улице или в сырых цехах без герметизации щита
• Характеристика C не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); для них требуется характеристика D
• Максимальный ток 4 А ограничен - не подходит для защиты силовых линий выше 1–1,5 кВт
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит освещения в многоэтажном доме
• Распределительный щит станка с электродвигателем мощностью до 1,5 кВт
• Вводно-распределительное устройство (ВРУ) в административном здании
• Цепь управления системой вентиляции с пускателем

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие нагрузки: суммарная мощность всех подключённых приборов не должна превышать 1,8 кВт (при 400 В и 4 А)
• При использовании шины FORK или PIN убедитесь, что она рассчитана на ток 4 А и имеет достаточную жёсткость
• Не затягивайте зажимы слишком сильно - это может повредить пластиковые детали или деформировать контакт
• Для защиты от утечек тока используйте этот автомат вместе с УЗО - он сам не отключает при пробое на корпус
• При монтаже в холодных помещениях (ниже 0 C) дайте устройству адаптироваться к температуре перед первым включением
• Артикул mva20-3-004-c - точный идентификатор модели; при заказе всегда указывайте его, чтобы избежать путаницы с другими токами или характеристиками
