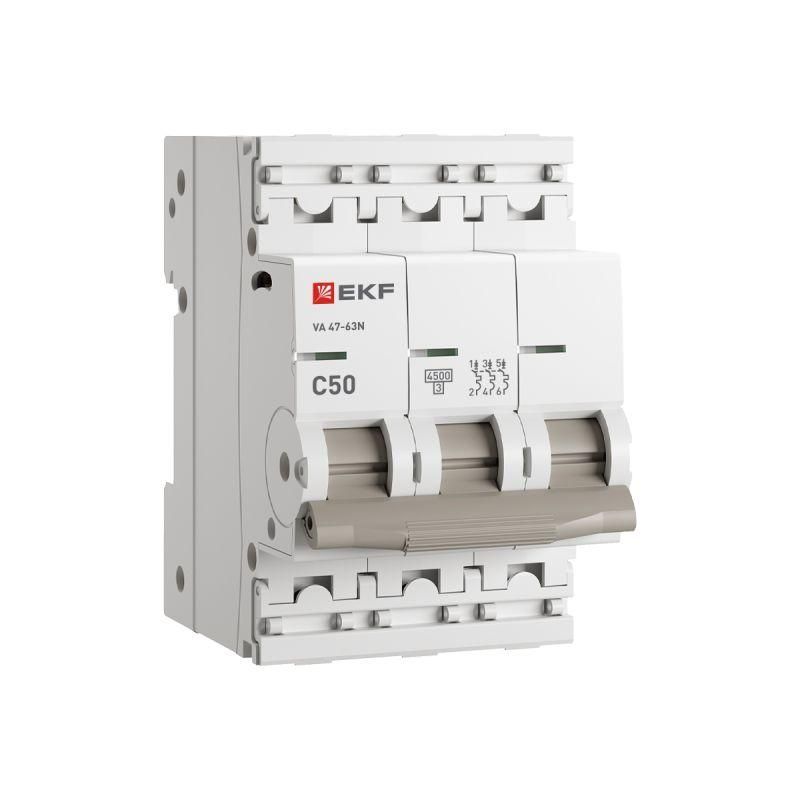

Автоматический выключатель ВА 47-63N 3P 50А (C) 4,5 кА PROXIMA - M634350C EKF

Автоматический выключатель модульный 3-полюсный 50 А 4,5 кА тип C ВА 47-63N от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, выполненный в стандарте DIN-рейки, подходит для установки в распределительных щитах промышленных и коммерческих объектов. Название ВА 47-63N указывает на серию, а артикул m634350c позволяет точно идентифицировать модель.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 50 А 4,5 кА тип C ВА 47-63N защищает трёхфазные сети переменного тока с номинальным напряжением до 400 В. Он применяется там, где требуется надёжная защита оборудования от длительных перегрузок и высоких токов КЗ - например, в силовых щитах станков, насосных групп, систем вентиляции, конвейерах и других промышленных нагрузках. Характеристика срабатывания типа C делает его подходящим для нагрузок со средним пусковым током - таких как двигатели, светильники с ЭПРА, компрессоры.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Характеристика срабатывания: C (реагирует на токи 5–10 кратном значению номинала)
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ
• Частота: 50–60 Гц
• Сечение подключаемых проводников: 1–16 мм2 (медные и алюминиевые)
• Ширина по модулям: 3 М (54 мм)
• Глубина монтажа: 72 мм
• Рабочий температурный диапазон: от –40 C до +55 C
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Тип тока: переменный (AC)
• Количество дугогасительных пластин: 9

Совместимость и монтаж

Автоматический выключатель ВА 47-63N монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём зацепления за рейку и последующего фиксирования поворотом рычага. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию шинных сборок и снижает необходимость в дополнительных перемычках. Для подключения используются винты с моментом затяжки 3 Нм - достаточно для плотного контакта без деформации жил. Клеммы совместимы с медными и алюминиевыми проводами, в том числе с наконечниками типа PIN и FORK. Литая лицевая панель не поддерживает горение, что повышает безопасность при аварийных ситуациях.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1. Индикаторное окно на передней панели показывает реальное положение контактов - «ON»/«OFF» - даже если рукоятка находится в промежуточном состоянии. Это важно для диагностики и безопасности при обслуживании. Встроенные крышки клемм позволяют произвести пломбировку, предотвращая несанкционированное вскрытие. Усиленный корпус с дополнительными заклёпками увеличивает механическую прочность и долговечность устройства.

Преимущества

• Удобное двупозиционное подключение - можно заводить провода сверху или снизу, что экономит место в щите
• Пломбируемый доступ к клеммам - исключает вмешательство и повышает контроль качества монтажа
• Высокий момент затяжки винтов (3 Нм) - гарантирует надёжный контакт без проскальзывания
• Цветной индикатор состояния контактов - наглядно показывает, включен или отключен аппарат
• Использование алюминиевых и медных проводов - универсальность для различных проектов
• 9 дугогасительных пластин - эффективное гашение дуги при отключении больших токов
• Не поддерживающий горение пластик - снижает риск распространения огня

Ограничения применения

Автоматический выключатель ВА 47-63N не предназначен для работы во взрывоопасных зонах, на открытом воздухе или в условиях постоянного воздействия влаги - степень защиты IP20 не обеспечивает герметичность. Также он не рассчитан на постоянные токи (DC) и не подходит для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели без пускателей). Температурный диапазон –40…+55 C требует учета условий установки - не рекомендуется монтаж в неотапливаемых помещениях с регулярными перепадами ниже –40 C. Применение в сетях выше 400 В недопустимо.

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 22 кВт в промышленном станке
• Распределительный щит системы кондиционирования с несколькими внешними блоками
• Щит питания группы освещения с ЭПРА в торговом центре
• Комплектация вводного автомата в распределительном пункте малого производства
• Объединение нескольких потребителей через шины L/N/PE с использованием верхнего подключения

Практические советы

• При подключении алюминиевых проводов используйте переходные наконечники и соблюдайте усилие затяжки - не более 3 Нм, чтобы не повредить клемму
• Проверьте глубину монтажа (72 мм): убедитесь, что в щите есть свободное пространство за DIN-рейкой
• Для пломбировки используйте специальные бирки или термоусадочные трубки - они должны полностью покрывать крышку клемм
• Индикатор состояния контактов не всегда совпадает с положением рукоятки - проверяйте наличие напряжения тестером перед работой
• Если требуется дополнительная комплектация (блоки AUX, SHUNT, UVT), уточняйте совместимость с этой конкретной модификацией ВА 47-63N - не все элементы подходят ко всем версиям серии
• При замене старого автомата - сравнивайте не только ток и полюса, но и глубину корпуса: новые модели иногда имеют большую глубину, чем старые аналоги
