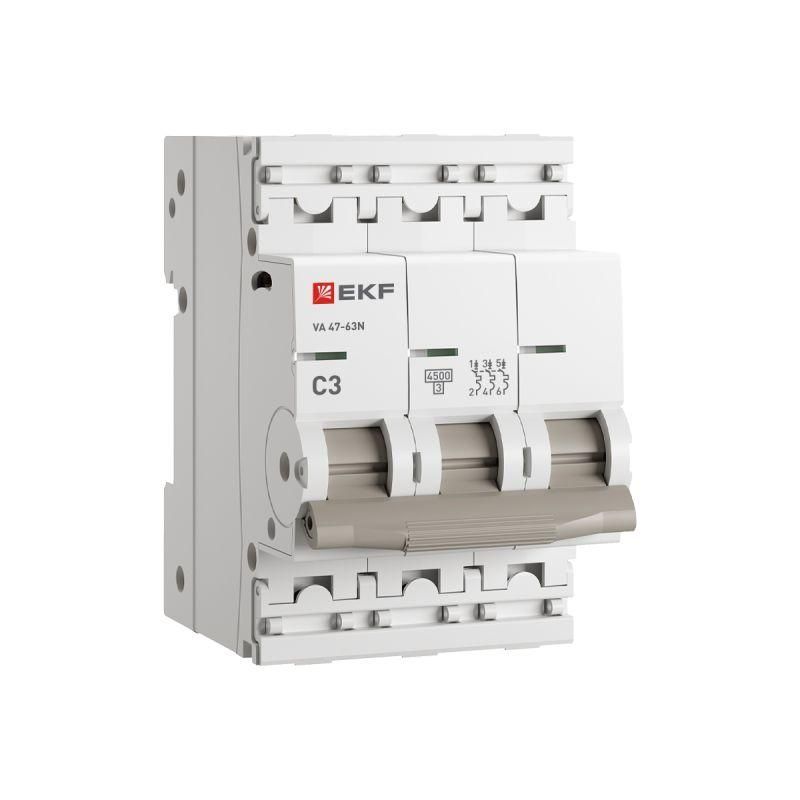

Автоматический выключатель ВА 47-63N 3P 3А (C) 4,5 кА PROXIMA - M634303C EKF

Автоматический выключатель ВА 47-63N - трёхполюсный защитный аппарат с номинальным током 3 А и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF, артикул m634303c, подходит для установки в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Автоматический выключатель ВА 47-63N защищает электрические сети от перегрузок и коротких замыканий. Подходит для защиты групповых линий освещения, розеток, оборудования с умеренным пусковым током - например, насосов, вентиляторов, маломощных станков. Применяется в распределительных щитах жилых домов, офисов, производственных помещений. Характеристика «C» позволяет выдерживать кратковременные перегрузки до 5–10 крат номинала, что делает его подходящим для нагрузок с пусковыми токами, характерными для двигателей и электроники.

Технические характеристики

• Номинальный ток: 3 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C (реагирует на токи 5–10×I_n)
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ
• Частота: 50–60 Гц
• Степень защиты IP20: защита от прикосновения к токоведущим частям, но не от воды и пыли
• Максимальное сечение провода: 1–25 мм2 (медные и алюминиевые)
• Количество модулей DIN: 3
• Глубина монтажа: 72 мм
• Рабочая температура: от –40 C до +55 C
• Степень загрязнения: 2 (умеренная запылённость, неагрессивная среда)

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает три модуля (54 мм), глубина корпуса - 72 мм, поэтому требуется достаточный свободный объём внутри щита. Клеммы позволяют подключать провода как сверху, так и снизу - это упрощает организацию сборки в плотных щитах. Для фиксации используются винты с моментом затяжки 3 Нм - достаточно для надёжного соединения, но не требует специальных инструментов. Монтаж возможен с медными и алюминиевыми проводниками, однако при использовании алюминия рекомендуется применять переходные контактные площадки для предотвращения окисления.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует ГОСТ IEC 60898-1 - международному стандарту для устройств защиты бытовых и аналогичных установок. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенные пломбы на клеммах предотвращают несанкционированное вскрытие. Индикаторное окно показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже если рукоятка находится в промежуточном состоянии. Это повышает безопасность при обслуживании.

Преимущества

• Удобное двупозиционное подключение проводов - сверху и снизу - снижает сложность сборки щитов
• Встроенная пломбировка клемм - исключает доступ к токоведущим частям после монтажа
• Повышенный момент затяжки винтов (3 Нм) гарантирует долговечное соединение без проскальзывания
• Цветной индикатор состояния контактов - наглядно показывает, включен или отключен аппарат
• 9 дугогасительных пластин - обеспечивают эффективное гашение дуги при отключении больших токов
• Усиленный корпус с дополнительными заклёпками - увеличивает механическую прочность и срок службы
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий

Ограничения применения

Не предназначен для защиты мощных двигателей с высоким пусковым током - для них лучше использовать характеристику D. Не имеет защиты от бросков напряжения (не заменяет УЗИП). IP20 не допускает использование во влажных помещениях, на улице или в местах с постоянной запылённостью. Не следует применять в системах с постоянным током (DC) - только для AC. Отключающая способность 4,5 кА недостаточна для крупных промышленных объектов с высоким током КЗ - там нужны устройства с 6–10 кА.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников в производственном цеху
• Контроль питания вентиляторов, насосов, компрессоров малой мощности
• Распределительный щит в тепличном комплексе с низкотемпературным режимом
• Фидеры в щите с ограниченным пространством - благодаря компактности и двустороннему подключению

Практические советы

• При подключении алюминиевых проводов используйте антиоксидантную пасту и проверяйте затяжку через 1–2 месяца после монтажа
• Учитывайте глубину монтажа (72 мм) - выбирайте щиты с достаточным внутренним объёмом
• Индикатор состояния контактов - не замена тестера; перед работой всегда отключайте питание и проверяйте отсутствие напряжения
• Пломба на клеммах - одноразовая. После её нарушения восстановить герметичность невозможно - при необходимости ремонта замените аппарат полностью
• Для многократных отключений (например, в системах автоматизации) следите за износом механизма - при частом срабатывании заменяйте выключатель раньше срока
