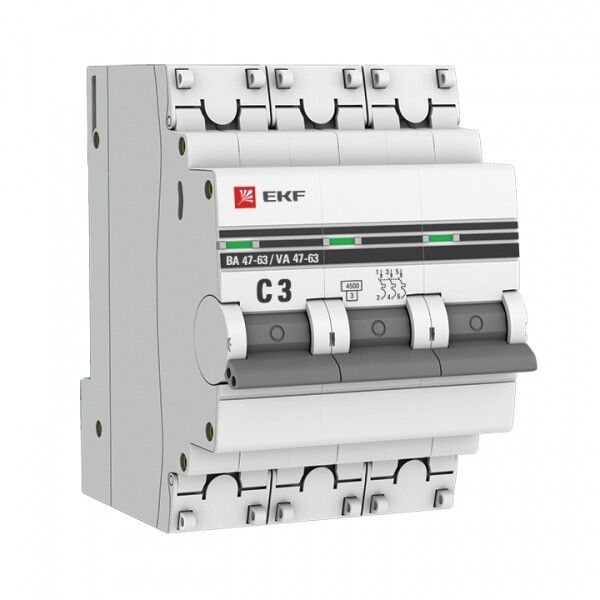

Выключатель автоматический трехполюсный ВА 47-63 3А C 4,5кА PROxima | mcb4763-3-03C-pro EKF (замена - M634303C)

Автоматический выключатель модульный трехполюсный 3А C 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Модель ВА 47-63 обеспечивает надежную работу на DIN-рейке, совместима с типичными распределительными щитами и отличается повышенной прочностью корпуса.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 3А C 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока с частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высоким пусковым током - насосов, компрессоров, конвейеров, станков.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитана модель
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат выше номинала; идеальна для нагрузок с пусковыми токами (электродвигатели, освещение)
• Номинальное напряжение изоляции: 660 В - предел, при котором сохраняется электроизоляционная целостность
• Сечение провода: 1…25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводников
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при длительной перегрузке
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижающее энергии пробоя
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов)
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами >12,5 мм, без защиты от воды
• Рабочая температура: –25 … +50 C - работает в большинстве внутренних условий, включая неотапливаемые помещения
• Глубина монтажа: 41 мм - требуемое свободное пространство внутри щита
• Потери мощности: 6,2 Вт - теплообразование при работе на номинале, влияет на нагрев в плотном щите
• Тип напряжения: AC - только переменный ток, не DC
• Модульная ширина: 3M - занимает три модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможным повышением влажности

Совместимость и монтаж

Автоматический выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет установить его в любом щите с достаточным количеством мест. Для подключения используются винтовые зажимы, доступ к которым ограничен пластиковыми крышками - они предотвращают случайное прикосновение и позволяют пломбировать устройство. Напряжение на контактах можно проверять только после отключения питания. Обеспечьте минимум 10 мм свободного пространства вокруг аппарата для лучшего теплоотвода.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 (соответствует IEC 60898-1/2). Соответствует требованиям категории перенапряжения III - применение в распределительных устройствах второго уровня. Серия ВА 47-63 прошла тестирование на долговечность и термическую стойкость. Цветовая индикация положения рычага (вверх = включен, вниз = отключен) обеспечивает визуальный контроль состояния.

Особенности конструкции

Корпус автомата усилен дополнительными заклёпками, что исключает деформацию и “расхождение” деталей даже при многократных срабатываниях. Пластиковые крышки над зажимами препятствуют несанкционированному вскрытию - важная функция для административных и промышленных объектов. Ручка управления имеет четкий ход и фиксируется в двух положениях, снижая риск неверного включения. Все элементы выполнены из самозатухающего материала, соответствующего нормам UL94 V-0.

Преимущества

• Высокая надежность благодаря усиленному корпусу и качественной сборке
• Защита от несанкционированного доступа через герметичные крышки
• Цветовая индикация состояния - легко определить, включен или отключен
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже
• Долгий гарантийный срок - 84 месяца, что свидетельствует о уверенности производителя в качестве

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 50 Гц
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Номинальный ток 3 А - недостаточен для мощных потребителей (>700 Вт); выбирать по расчетной нагрузке
• Требуется соблюдение правильного порядка подключения фаз - неправильная коммутация может вызвать аварию
• Не рекомендуется устанавливать рядом с источниками сильного тепла (печи, радиаторы) - превышение температурного режима снижает срок службы

Примеры использования

• Щиток этажа в многоэтажном - защита группы розеток и света на одной фазе
• Производственный участок - управление и защита трёхфазного двигателя насоса
• Объект торговли - питание системы кондиционирования с пусковыми токами
• Складское помещение - защита освещения и маломощных механизмов

Практические советы

• Выбирая автомат ВА 47-63, всегда сравнивайте суммарную мощность всех подключённых устройств - она должна быть меньше 3 А × 400 В ≈ 1200 Вт
• При монтаже используйте отвертки с изолированными ручками и обязательно отключайте питание перед работой
• Проверяйте затяжку винтов - слабый контакт увеличивает нагрев и риск возгорания
• Если требуется пломбировка - используйте специальные бирки, которые проходят через отверстия в крышках
• Для группового учета нагрузки лучше сочетать этот автомат с УЗО - он не защищает от утечек тока
• При замене старого автомата - убедитесь, что новый тоже имеет 3 модуля и ту же характеристику C
