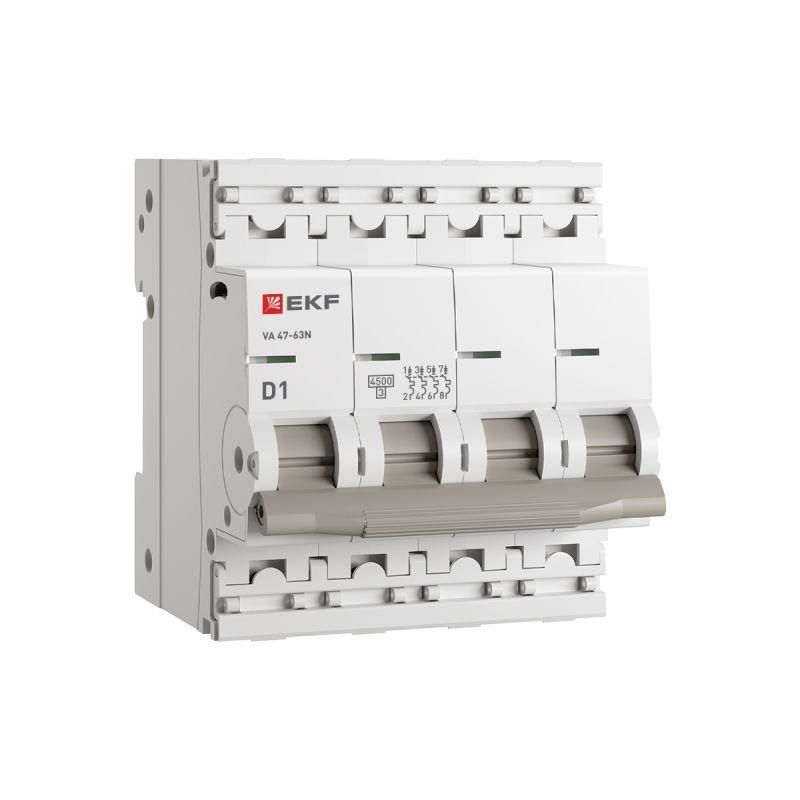

Автоматический выключатель ВА 47-63N 4P 1А (D) 4,5 кА PROXIMA - M634401D EKF

Автоматический выключатель ВА 47-63N 4P 1А 4,5 кА от EKF - четырёхполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает надёжную коммутацию и безопасную работу при нагрузках до 1 А. Артикул m634401d относится к серии PROxima.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 1А 4,5 кА предназначен для защиты электрических цепей переменного тока частотой 50–60 Гц от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Четыре полюса позволяют одновременно отключать все фазы и нейтраль, что важно для систем TN-S и TT. Устройство используется в распределительных щитах жилых домов, офисов, школ, больниц и других объектов с однофазным или трёхфазным питанием. Особенно эффективен там, где требуется полное отключение нейтрали - например, при работе с чувствительным оборудованием или в условиях повышенной требовательности к безопасности.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Количество полюсов: 4 - три фазы + нейтраль, все отключаются одновременно.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Характеристика срабатывания: D - предназначена для защиты цепей с высокими пусковыми токами (например, двигатели, трансформаторы, мощные источники питания).
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое может выдерживать изоляция без пробоя.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Сечение провода: 1–16 мм2 - подходящий диапазон для подключения медных проводов.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - подходит только для внутренней установки в закрытых щитах.
• Модульная ширина: 4 модуля - занимает 72 мм по глубине, стандартный размер для DIN-рейки.
• Рабочая температура: от –40 C до +55 C - работает в широком температурном диапазоне, включая холодные помещения.
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной конденсации - типичный уровень для помещений с нормальной влажностью.
• С коммутируемым нейтральным проводником: да - нейтраль тоже отключается при срабатывании, повышает безопасность при обслуживании.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 1А 4,5 кА устанавливается на стандартную DIN-рейку типа 35 мм. Монтаж выполняется с помощью фиксирующего защёлкивающего механизма - достаточно плотно прижать устройство к рейке до характерного щелчка. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 1–16 мм2. Крышка над зажимами защищает от случайного прикосновения и позволяет опломбировать устройство - это необходимо для энергонадзора и контроля доступа. Глубина монтажа составляет 72 мм - учтите этот размер при проектировании корпуса щита. Устройство совместимо с другими элементами серии PROxima: дифференциальными автоматами, УЗО, контактами и дополнительными модулями (блокировки, сигнализации).

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 4P 1А 4,5 кА соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для бытовых и аналогичных применений. Конструкция предусматривает изолирующий кожух, предотвращающий доступ к токоведущим частям после установки. Индикатор на лицевой панели показывает реальное положение контактов - «вкл/выкл» видно даже при закрытой крышке. Наличие коммутируемого нейтрали снижает риск поражения током при ремонте. Применение в соответствии с правилами ПУЭ и СП 31-110 гарантирует соответствие нормам электроустановок.

Преимущества

• Полное отключение всех проводников - фаз и нейтрали - повышает безопасность при техобслуживании.
• Индикатор положения контактов позволяет визуально контролировать состояние устройства без вскрытия.
• Защитная крышка над зажимами препятствует несанкционированному доступу и позволяет пломбировать выключатель.
• Характеристика D обеспечивает отказ от ложных срабатываний при запуске оборудования с высоким пусковым током.
• Широкий диапазон рабочих температур делает устройство пригодным для установки в неотапливаемых помещениях.
• Поддержка дополнительной комплектации - можно добавить блоки сигнализации, дистанционного отключения или блокировки.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги.
• Номинальный ток всего 1 А - не подходит для освещения, розеточных групп или мощных приборов; используется только для специализированных цепей (например, управление маломощной аппаратурой, сигнализацией, контроллерами).
• Не рекомендован для цепей постоянного тока - только переменный ток 50–60 Гц.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО или дифавтомат.

Примеры использования

• Защита цепи управления PLC-контроллером в промышленном щите.
• Отключение нейтрали и фаз в системе бесперебойного питания (ИБП) с трёхфазным входом.
• Щитовая защита для слаботочных систем: видеонаблюдение, охранная сигнализация, системы связи.
• Цепи с пуском двигателей малой мощности (до 0,5 кВт) - благодаря характеристике D.
• Распределительные щиты в холодильных камерах, подвалах, чердачных помещениях - благодаря устойчивости к низким температурам.

Практические советы

• Выбирая автомат ВА 47-63N 4P 1А 4,5 кА, проверьте, что ваша нагрузка действительно не превышает 1 А - превышение вызовет частые отключения.
• При подключении используйте провода сечением не менее 1 мм2 - меньшие сечения могут перегреваться при нагреве контактов.
• Обязательно используйте пломбы на крышке зажимов, особенно если щит находится в общественном месте.
• Для комплексной защиты от утечек тока параллельно установите УЗО с номиналом 30 мА.
• При монтаже в щитах с ограниченной глубиной - убедитесь, что есть минимум 72 мм свободного места за DIN-рейкой.
• Если требуется удалённое управление - выберите модель с возможностью установки электромагнитного расцепителя или блока дистанционного отключения.
