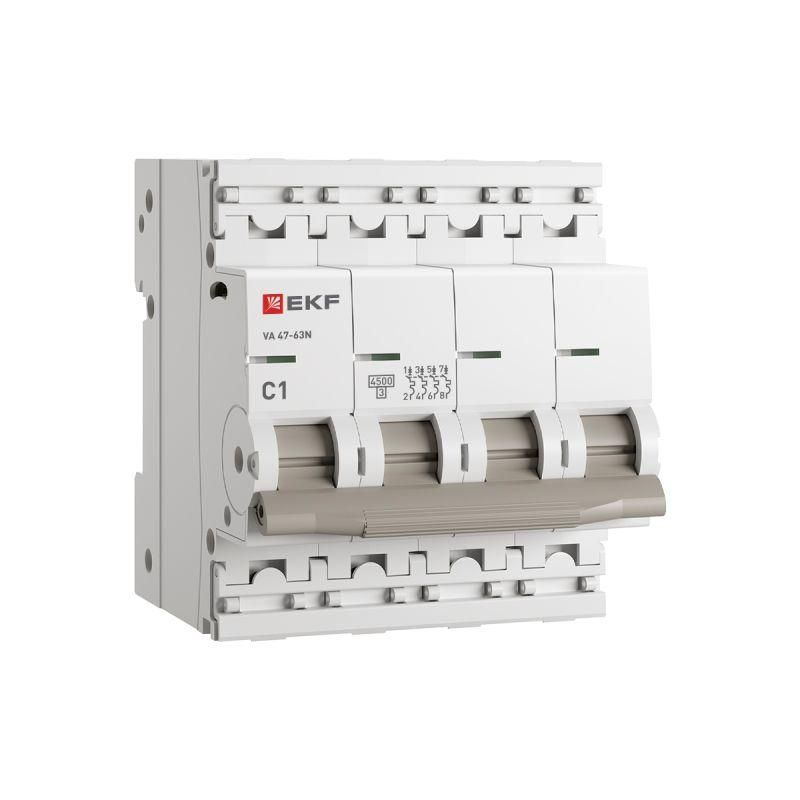

Автоматический выключатель ВА 47-63N 4P 1А (C) 4,5 кА PROXIMA - M634401C EKF

Автоматический выключатель ВА 47-63N 4P 1А (C) 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот аппарат - часть обновлённой серии PROXIMA, совмещающий надёжность, безопасность и удобство монтажа. Подходит для установки в бытовых, офисных и промышленных системах с переменным током.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 1А (C) 4,5 кА защищает четырёхпроводные цепи с рабочим напряжением до 400 В переменного тока частотой 50–60 Гц. Он применяется там, где требуется одновременная отсечка всех фаз и нейтрали - например, в щитах многоквартирных домов, на объектах с трёхфазным питанием, в системах освещения, кондиционирования и маломощном промоборудовании. Номинальный ток 1 А делает его подходящим для защиты слаботочных цепей, контрольных схем, устройств автоматизации и приборов учёта.

Технические характеристики

• Тип: автоматический выключатель, класс B/C (характеристика C - срабатывает при кратковременных перегрузках, типичных для двигателей и трансформаторов)
• Количество полюсов: 4 (L1, L2, L3, N - нейтраль коммутируется)
• Номинальный ток: 1 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Частота: 50–60 Гц
• Сечение провода: 1–16 мм2 - подходит как для медных, так и для алюминиевых жил
• Степень защиты IP20: защита от прикосновений к токоведущим частям, но не от пыли и воды - используется только внутри щитов
• Количество модулей DIN: 4 (занимает 4 стандартных модуля шириной 17,5 мм каждый)
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита
• Рабочий диапазон температур: от –40 C до +55 C - работает в холодных и жарких помещениях
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации
• Дугогашение: 9 пластин - снижают риск возгорания при отключении нагрузки

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 1А (C) 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Установка занимает 4 модуля. Клеммы позволяют подключать провода как сверху, так и снизу - это упрощает организацию проводки в плотных щитах. Для фиксации используются винты с моментом затяжки 3 Нм - достаточно для надёжного соединения, но не повредят жилы при правильном использовании. Присутствует возможность подключения как медных, так и алюминиевых проводников - важно соблюдать требования к подготовке алюминиевой жилы (обезжиривание, применение переходных контактных смазок).

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для бытовых и аналогичных применений. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенные пломбируемые крышки предотвращают несанкционированное вскрытие клемм. Индикаторное окно показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже если рукоятка находится в промежуточном состоянии. Это позволяет точно диагностировать состояние аппарата без тестера.

Преимущества

• Удобное двупозиционное подключение проводов - сверху/снизу - экономит место в щите
• Пломбируемый корпус - обеспечивает безопасность и соответствие нормам энергонадзора
• Максимальный крутящий момент винтов (3 Нм) - минимизирует риск ослабления контактов при длительной эксплуатации
• Цветной индикатор состояния контактов - наглядно показывает, включен или отключен аппарат
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых сетей
• 9 дугогасительных пластин - увеличивают срок службы и снижают вероятность выхода из строя при частых отключениях
• Усиленный корпус с заклёпками - повышает механическую прочность и долговечность

Ограничения применения

Автоматический выключатель ВА 47-63N 4P 1А (C) 4,5 кА не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли. Не следует использовать в условиях постоянной влажности, на улице или в сырых помещениях без дополнительной герметизации. Также он не рассчитан на токи выше 1 А - при превышении возможны ложные срабатывания или повреждение механизма. Не рекомендуется для защиты мощных двигателей (>0,75 кВт) без учета пусковых токов - характеристика C может не успеть сработать при длительных перегрузках.

Примеры использования

• Защита группы розеток в квартире с общей нагрузкой до 220 Вт (1 А × 220 В)
• Отключение нейтрали в трехфазной системе питания станка с управлением через PLC
• Щитовая защита счетчиков электроэнергии, терморегуляторов, контроллеров освещения
• Распределительный щит в административном здании - для группового отключения слаботочных цепей
• Объекты с автономным питанием (генераторы, ИБП) - при необходимости отключения нейтрали

Практические советы

• При подключении алюминиевых проводов используйте специальные контактные пасты и проверяйте затяжку после первых 10–20 часов работы - металл «течёт» и ослабляет контакт
• Не забывайте про глубину монтажа (72 мм): выбирайте щиты с запасом по глубине, особенно если установлены другие устройства рядом
• Индикатор состояния контактов - ваш главный помощник при диагностике. Если светится «OFF», но сеть живёт - проверьте целостность цепи и работоспособность нагрузки
• Пломбы на крышках клемм должны быть intact - при их нарушении возможно отклонение от требований ПУЭ
• Для обслуживания: перед отключением всегда проверяйте отсутствие напряжения - индикатор не заменяет тестер
• Заказывайте запасные автоматы той же партии - изменения в материале или сборке могут влиять на точность срабатывания
