Выключатель автоматический четырехполюсный M06N 4P C 1А 6кА ARMAT | AR-M06N-4-C001 IEK

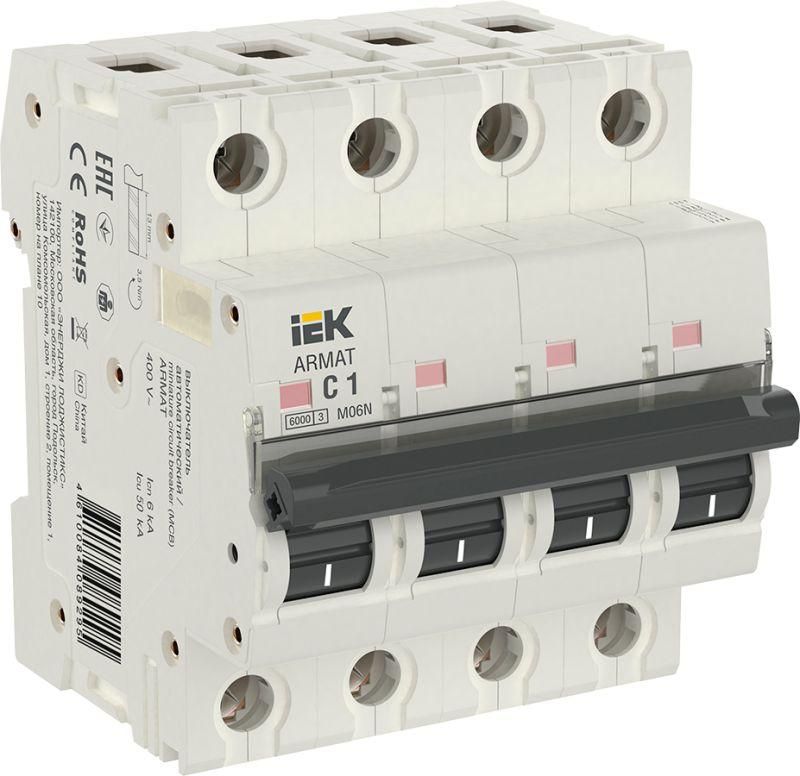

Автоматический выключатель четырехполюсный C 1А 6кА M06N - устройство для защиты четырёхпроводной сети переменного тока от перегрузок и коротких замыканий. Произведён бренда IEK в серии ARMAT, артикул ar-m06n-4-c001, подходит для установки в бытовых и аналогичных распределительных щитах.

Назначение и область применения

Автоматический выключатель четырехполюсный C 1А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электродвигатели, нагревательные элементы, группы розеток. Применяется в жилых домах, офисах, малых производствах, где требуется одновременное отключение всех проводников при аварии. Подходит для систем TN-S и TN-C-S с рабочим напряжением до 400 В.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; номинальное напряжение изоляции Ui = 500 В обеспечивает безопасную работу при кратковременных скачках;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, насосы, светильники);
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки) - двойная защита;
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке шириной 17,5 мм каждый;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли - устанавливается только внутри закрытых щитов;
• Частота: 50 Гц - рассчитан на стандартную сетевую частоту в России;
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата, в условиях повышенной влажности и запылённости;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает надёжность всей системы;
• Гарантия: 120 месяцев - 10 лет гарантии от производителя;
• Цвет корпуса: белый - совместим с большинством стандартных щитов.

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 1А 6кА M06N монтируется на DIN-рейку типа 35 мм. Для установки достаточно защёлкнуть его на рейку - никаких болтов или сверления не требуется. Все контакты расположены спереди, удобны для подключения кабелей. Обязательно соблюдайте посадочные размеры: ширина 70 мм (4 модуля), глубина соответствует типовым щиткам. Подключайте кабели сечением до 25 мм2 - более толстые провода не войдут в зажимы. Не используйте для подключения алюминиевых проводов - зажимы рассчитаны только на медь.

Безопасность и стандарты

Автоматический выключатель четырехполюсный C 1А 6кА M06N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает соответствие нормам безопасности при больших токах КЗ. Сертифицирован для работы в бытовых и аналогичных объектах. Отключение всех четырёх полюсов исключает риск сохранения потенциала на одном из проводников после срабатывания.

Преимущества

• Полное отключение всех четырёх проводников - безопаснее, чем трёхполюсные модели при наличии нуля;
• Высокая предельная отключающая способность до 50 кА (при меньших номиналах) - увеличивает срок службы и надёжность;
• Широкий температурный диапазон - можно использовать даже в неотапливаемых помещениях зимой;
• Долгая гарантия - 10 лет, что выше среднего для рынка;
• Поддержка дополнительной комплектации - возможно подключение Aux-контактов, расцепителей UVT/UVS, если потребуется удалённое управление.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает воздействия влаги, пыли, механических повреждений;
• Не рекомендован для мощных двигателей с высокими пусковыми токами (например, компрессоры, крупные насосы) - характеристика C может давать ложные срабатывания;
• Не подходит для DC-сетей - только для переменного тока 50 Гц;
• Номинальный ток всего 1 А - слишком слаб для групповых линий, используется только для точечной защиты (например, одного прибора или контролируемой цепи).

Примеры использования

• Защита трёхфазного кондиционера с нейтральным проводником в квартире;
• Отдельный автомат для питания электронного оборудования (сервер, медицинский прибор) с требованием полного отключения;
• Щитовая защита освещения в помещении с трёхфазным питанием и нулевой шиной;
• Контрольный автомат для тестового стенда или лабораторного оборудования.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша нагрузка действительно не превышает 1 А - иначе он будет часто отключаться;
• При сборке щита оставьте минимум 10 мм свободного места вокруг него - для теплоотвода и доступа к контактам;
• Если нужна сигнализация срабатывания - используйте дополнительные Aux-контакты, которые поддерживаются этой моделью;
• Не путайте с трехполюсными версиями - здесь есть четвёртый полюс для нуля, и его нельзя игнорировать;
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указано “C” и “1A”, а не “B” или “10A” - серия M06N имеет много вариаций.
