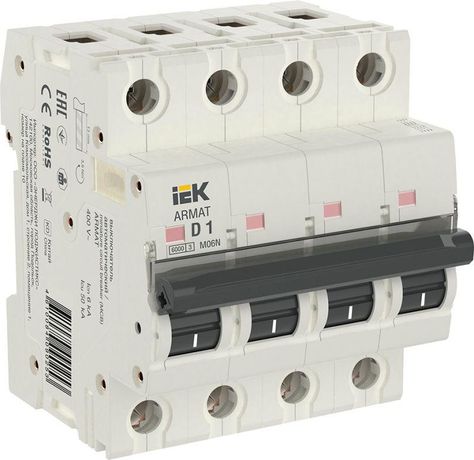

Выключатель автоматический четырехполюсный M06N 4P D 1А 6кА ARMAT | AR-M06N-4-D001 IEK

Автоматический выключатель четырехполюсный модульный D 1А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитках жилых и общественных зданий, где требуется надёжная защита оборудования с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель четырехполюсный модульный D 1А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электродвигатели, нагревательные элементы, группы освещения на 380 В. Подходит для бытовых и аналогичных объектов, где используется трехфазное питание. Применяется в распределительных щитах квартир, гаражей, малых производственных помещений.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Номинальное напряжение изоляции: 500 В - предел, при котором сохраняется электроизоляция между частями аппарата;
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 раз выше номинала; идеально для двигателей и мощной техники;
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает энергию, проходящую через цепь при аварии;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли;
• Рабочий диапазон температур: от –40 C до +70 C - допустима эксплуатация в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности;
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартная система для электрощитов;
• Количество модулей: 4 - занимает 4 стандартных модуля на рейке (по 17,5 мм каждый);
• Цвет корпуса: белый - соответствует типовым решениям для внутренних щитов;
• Гарантия: 15 лет - один из самых длительных сроков среди аналогов;
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита;
• Возможна дополнительная комплектация - поддерживаются аксессуары (например, блокировки, сигнализаторы положения).

Совместимость и монтаж

Автоматический выключатель четырехполюсный модульный D 1А 6кА M06N устанавливается на стандартную DIN-рейку 35 мм. Все четыре полюса имеют зажимы для подключения проводов сечением до 25 мм2 - подходят как однопроволочные, так и многожильные кабели с наконечниками. Для правильного монтажа важно соблюдать момент затяжки контактов - не переусердствовать, чтобы не повредить пластиковые зажимы. Обязательно проверьте соответствие сечения кабеля и номинала автомата - при использовании 1 А на большой площади возможны ложные срабатывания при нормальной нагрузке.

Безопасность и стандарты

Автоматический выключатель четырехполюсный модульный D 1А 6кА M06N соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что увеличивает долговечность подключённого оборудования. Серия ARMAT сертифицирована для использования в условиях УХЛ4 - значит, изделие устойчиво к колебаниям температуры и влажности, характерным для неотапливаемых помещений в регионах с суровым климатом.

Преимущества

• Высокая отключающая способность (6 кА) - достаточна для большинства бытовых и коммунальных сетей;
• Характеристика D - минимизирует ложные срабатывания при запуске двигателей и трансформаторов;
• Длинная гарантия (15 лет) - свидетельствует о качестве материалов и сборки;
• Поддержка аксессуаров - возможность доработки функционала (например, добавление дистанционного управления);
• Широкий диапазон температур - работает даже в сырых чердачных или подвальных щитах;
• Чёткая визуальная индикация положения - рычаг легко определить: “I” - включено, “O” - выключено.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или во влажных местах без дополнительной герметизации;
• Номинальный ток 1 А слишком мал для групповых линий с несколькими потребителями - применяется только для защиты одного прибора или очень ограниченной группы;
• Не рекомендован для систем с частыми импульсными нагрузками (например, сварочные аппараты) - риск преждевременного износа контактной системы;
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Защита однофазного насоса с трёхфазным приводом (через преобразователь частоты) в системе водоснабжения;
• Отключение питания трёхфазного кондиционера с нейтральным проводом в квартире;
• Щитовая защита отдельного станка с асинхронным двигателем в мастерской;
• Распределение питания по четырём фазам в доме с трёхфазным вводом, когда каждая фаза имеет свою нагрузку (например, освещение, розетки, бойлер).

Практические советы

• Выбирая автоматический выключатель четырехполюсный модульный D 1А 6кА M06N, убедитесь, что суммарная нагрузка на одну фазу не превышает 1 А - иначе будет часто отключаться;
• При подключении кабелей сечением более 10 мм2 используйте наконечники - это повысит надёжность соединения;
• Не устанавливайте этот аппарат вместо вводного - он не рассчитан на большие токи; для ввода нужен выключатель с номиналом 25–63 А;
• Проверяйте соответствие номинала автомата и сечения кабеля - при 1 А минимальное сечение кабеля - 1,5 мм2 меди;
• Если планируете использовать в холодном помещении - убедитесь, что температура не опускается ниже –40 C - иначе возможно изменение характеристик расцепителей.
