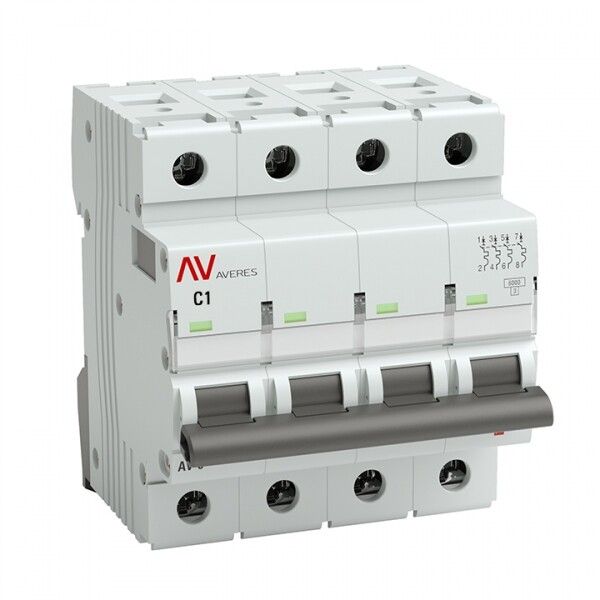

Выключатель автоматический четырехполюсный AV-6 1А C 6кА AVERES | mcb6-4-01C-av EKF

Автоматический выключатель модульный 4-полюсный 1А 6кА тип C серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-01c-av обеспечивает надёжную работу в условиях повышенной нагрузки и требует минимального обслуживания.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 1А 6кА тип C используется для защиты трёхфазных сетей с нейтралью - например, питания оборудования на производстве, систем освещения, насосов, вентиляции и других устройств, где требуется одновременное отключение всех фаз и нулевого провода. Подходит для установки в щитах жилых домов, офисов, складов и промышленных объектов.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может держать без срабатывания;
• Номинальное напряжение: 400 В переменного тока - рабочее напряжение сети до 400 В между фазами;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с умеренным пуском (например, двигатели, люминесцентные светильники);
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и механическую нагрузку на оборудование;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Тип расцепителя: электромагнитный + тепловой - защищает от коротких замыканий (быстро) и перегрузок (по времени);
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к грозовым и коммутационным импульсам;
• Поперечное сечение проводника: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды; подходит только для внутренней установки;
• Рабочая температура: –25…+50 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Тип напряжения: AC - только переменный ток;
• Модульная ширина: 4 модуля - занимает 72 мм по DIN-рейке;
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства внутри щита;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов;
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, что повышает безопасность;
• Гарантийный срок: 120 месяцев - 10 лет, подтверждает долговечность конструкции;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности.

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить устройство в рейку и защёлкнуть. Все клеммы доступны спереди, подключение проводов осуществляется без демонтажа. Наличие защитных шторок предотвращает случайное прикосновение к токоведущим частям. Устройство можно использовать в составе сборок с другими автоматами серии AV-6 - все элементы имеют одинаковый шаг и крепление.

Безопасность и стандарты

Автоматический выключатель модульный 1А 6кА тип C соответствует требованиям международного стандарта IEC 60898 и российского ГОСТ Р 50345-2010. Применяет класс 3 токоограничения, что снижает риск возгорания при КЗ. Конструкция выполнена с учётом категории перенапряжения III - допускает использование в местах с высокими переходными процессами, таких как промышленные объекты. Степень защиты IP20 исключает применение во влажных и открытых помещениях.

Преимущества

• Жёсткий корпус с 9 заклёпками - увеличенная прочность против деформации при аварийных режимах;
• Механизм мгновенной коммутации (ММК) - обеспечивает быстрое и надёжное отключение даже при слабом контакте;
• Окно реального состояния контактов - позволяет визуально определить, включен или отключен выключатель, даже через прозрачную крышку;
• Защитные шторки на клеммах - предотвращают контакт с токоведущими частями при работе рядом с щитом;
• Удобное окно для маркировки - легко подписывать каждую цепь без необходимости снимать устройство;
• Литая лицевая панель - устойчива к механическим воздействиям и не выцветает;
• Поддержка дополнительных аксессуаров - возможно подключение блокировок, расцепителей, сигнализаторов положения.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 не предусматривает защиту от жидкости и пыли;
• Не подходит для цепей с постоянным током - только для переменного тока 50 Гц;
• Номинальный ток 1 А слишком мал для мощных потребителей - не используйте для нагревателей выше 400 Вт, двигателей более 0,3 кВт;
• Требуется достаточное пространство в щите - глубина монтажа 50 мм и ширина 72 мм должны быть учтены при проектировании.

Примеры использования

• Щитовая в многоквартирном доме - защита группы розеток на кухне или в ванной комнате;
• Промышленный станок с трёхфазным двигателем и нейтралью - отключение всех проводов при аварии;
• Осветительная система с балластами - защита от перегрузки при старте ламп;
• Система вентиляции с частотным преобразователем - когда важно отключить и ноль для безопасности сервисного персонала.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля соответствовало диапазону 1–25 мм2 - меньшие провода могут плохо затянуться, большие - не войдут;
• При установке в щит с несколькими автоматами соблюдайте порядок: сверху - ввод, затем - групповые автоматы, последний - этот выключатель;
• Если нужна сигнализация срабатывания - выбирайте модель с дополнительным аксессуаром (например, блоком сигнализации);
• Не используйте для защиты цепей с очень высоким пусковым током (например, крупные компрессоры) - лучше выбрать характеристику D;
• Перед первым включением проверьте, что все клеммы плотно затянуты - особенно нулевой провод, так как он коммутируется.
