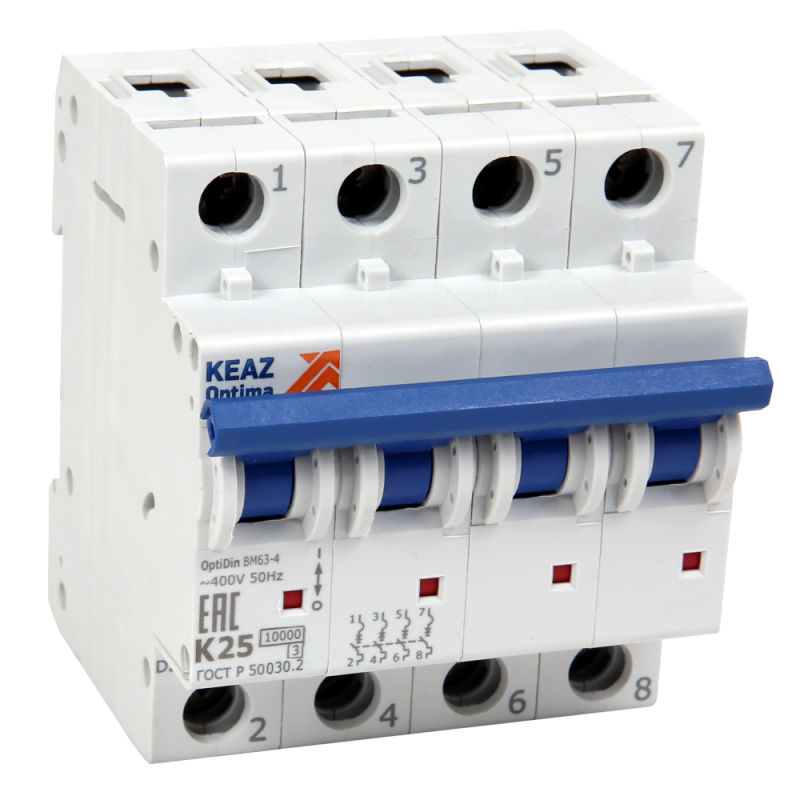

Выключатель автоматический модульный 4п K 1А 10кА OptiDin BM63-4NK1-10-УХЛ3 КЭАЗ 260214

Автоматический выключатель модульный четырехполюсный 1А 10кА AC тип NK (BM63-4NK1-10-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока. Этот выключатель сочетает надежную механическую прочность, широкий диапазон рабочих температур и совместимость со стандартными DIN-рейками, что делает его универсальным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель BM63-4NK1-10-УХЛ3 защищает четырехпроводные сети переменного тока с номинальным напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасное отключение цепей при превышении допустимого тока или возникновении аварийного тока короткого замыкания. Также позволяет выполнять ручные включения и отключения нагрузки.

Подходит для установки в:

• промышленных щитах - станки, конвейеры, системы автоматизации;
• распределительных щитах зданий - офисы, торговые центры, коттеджи;
• системах управления технологическими процессами;
• объектах с высокой степенью загрязнения воздуха (класс 2).

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Количество полюсов: 4 - защищает все фазы и нейтральный проводник одновременно.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А.
• Характеристика срабатывания: K - чувствителен к кратковременным перегрузкам, подходит для цепей с высокими пусковыми токами (например, двигатели, трансформаторы).
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенное отключение при КЗ и задержка при длительной перегрузке.
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения (менее 10 мс).
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные жилы до этого сечения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Климатическое исполнение УХЛ3: рассчитан на работу при температурах от –60 C до +60 C, подходит для холодных регионов и неотапливаемых помещений.
• Ширина по модулю: 4 модуля - занимает 72 мм по стандарту DIN.
• Глубина монтажа: 75 мм - требует достаточного места в щите для свободного доступа к контактам.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций.
• Категория перенапряжения: IV - применяется на входе в объект, где возможны самые высокие переходные процессы.
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, повышает безопасность при обслуживании.
• Дополнительные контакты: есть - позволяют подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель BM63-4NK1-10-УХЛ3 монтируется на стандартную DIN-рейку типа 35 мм. Подходит для всех щитов, соответствующих ГОСТ Р 50030.2–2010. Для правильного монтажа:

• не используйте силу при затяжке клемм - момент не более 1,5 Нм;
• зачищайте жилы кабеля на 10–12 мм, чтобы избежать плохого контакта;
• при использовании многожильных проводов - применять наконечники;
• оставьте минимум 10 мм свободного пространства вокруг аппарата для теплоотвода.

Дополнительно можно установить аксессуары: блоки дополнительных контактов, расцепители минимального напряжения, ручки дистанционного управления - всё совместимо с серией OptiDin.

Безопасность и стандарты

Автоматический выключатель BM63-4NK1-10-УХЛ3 сертифицирован по:

• ГОСТ Р 50030.2–2010 (соответствует IEC 60947-2);
• ТУ 3421-040-05758109-2009 (технические условия КЭАЗ).

Обеспечивает класс безопасности II - двойная изоляция, исключает риск поражения током при работе в условиях повышенной влажности и загрязнения. Соответствует требованиям к устройствам категории перенапряжения IV - используется на вводе в здание.

Преимущества

• Высокая отключающая способность (10 кА) - надежно защищает даже при серьезных авариях.
• Характеристика K - идеально для оборудования с высокими пусковыми токами (двигатели, насосы).
• Коммутируемый ноль - повышает безопасность при ремонте и техобслуживании.
• Работа при экстремальных температурах - подходит для холодных регионов и неотапливаемых объектов.
• Наличие дополнительных контактов - легко интегрируется в системы контроля и автоматизации.
• Совместимость с другими изделиями серии OptiDin - удобство сборки и замены.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от пыли и влаги.
• Номинальный ток всего 1 А - не подходит для мощных потребителей (освещение, нагреватели, оборудование > 250 Вт).
• Не рекомендуется для цепей постоянного тока - только переменный ток 50 Гц.
• Требует точного соблюдения сечения кабеля - использование провода больше 25 мм2 может вызвать перегрев клеммы.
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы осветительных цепей в коттедже с несколькими светильниками и контроллерами.
• Отключение питания трехфазного двигателя 0,75 кВт с высоким пусковым током.
• Щит управления в холодильной камере - благодаря УХЛ3 выключатель сохраняет работоспособность при –40 C.
• Входной аппарат в распределительном щите многоэтажного дома - обеспечивает координацию с верхними уровнями защиты.

Практические советы

• Выбирая этот выключатель, проверьте соответствие номинала тока вашей нагрузке - 1 А подходит только для маломощных цепей (до 220 Вт).
• Если нужна защита от утечек тока - обязательно установите УЗО перед этим автоматом.
• При монтаже в щитах с плотной компоновкой - учтите глубину 75 мм и наличие дополнительных контактов, которые могут увеличивать габариты.
• Для систем автоматизации используйте дополнительные контакты - они позволяют получать сигнал “выключен” в SCADA или HMI.
• Проверяйте маркировку на корпусе: BM63-4NK1-10-УХЛ3 - именно так он указан в каталоге КЭАЗ, чтобы избежать путаницы с аналогичными моделями.
