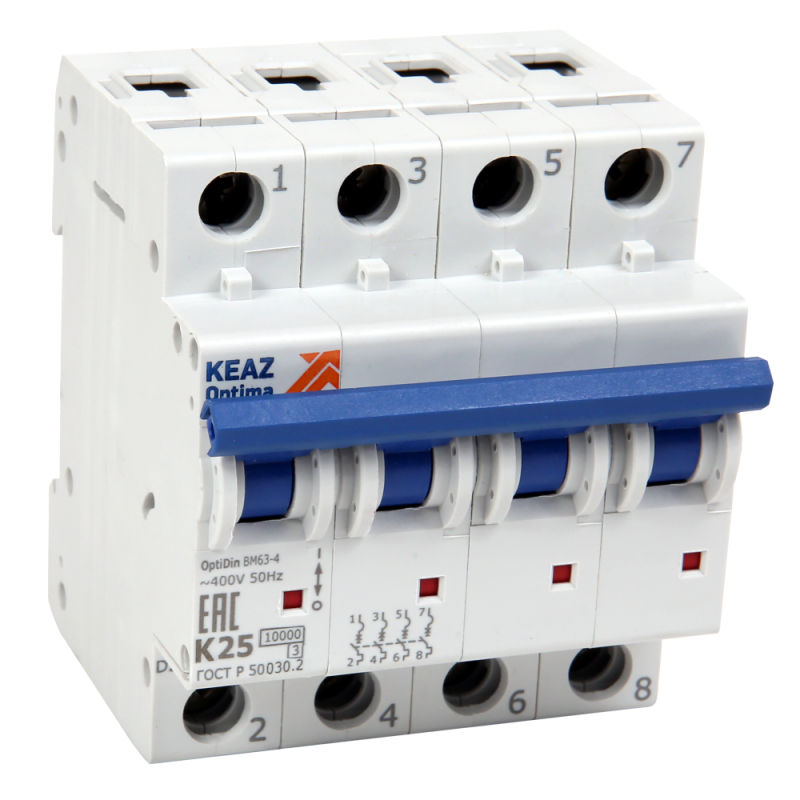

Выключатель автоматический модульный 4п L 1А 10кА OptiDin BM63-4NL1-10-УХЛ3 КЭАЗ 262980

Автоматический выключатель модульный четырехполюсный 1A 10кА AC тип NL, NC, NB, ND, NK, NZ (BM63-4NL1-10-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока. Этот выключатель сочетает надежную механическую прочность, широкий температурный диапазон и совместимость со стандартными DIN-рейками, что делает его универсальным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель BM63-4NL1-10-УХЛ3 защищает четырехпроводные сети переменного тока с рабочим напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасное отключение цепи при превышении допустимого тока (1 А) или возникновении аварийного тока короткого замыкания до 10 кА. Выключатель применяется в системах распределения энергии на объектах промышленного, коммерческого и жилого назначения - в том числе в щитовых помещениях, на производстве, в коттеджах, системах автоматизации и управляемых технологических линиях.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Тип тока: переменный (AC), 50 Гц.
• Количество полюсов: 4 - все полюса, включая нейтральный, коммутируются.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания.
• Характеристика срабатывания: L - медленное срабатывание при перегрузках, оптимально для цепей с высокими пусковыми токами (например, двигатели, трансформаторы).
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки).
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает энергию пробоя.
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную работу при указанном напряжении.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не защищен от воды и пыли.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без дополнительных переходников.
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа.
• Рабочая температура: от –60 C до +60 C - работает в экстремальных условиях, включая холодные регионы.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Дополнительные контакты: есть - можно подключить сигнализацию состояния (включен/выключен).
• Способ монтажа: на DIN-рейку типа TS35.

Совместимость и монтаж

Выключатель BM63-4NL1-10-УХЛ3 совместим со всеми стандартными DIN-рейками 35 мм. Для установки требуется свободное место глубиной не менее 75 мм. Подключение проводов - зажимы с винтовым креплением, поддерживают кабели сечением до 25 мм2. Нейтральный проводник коммутируется - важно соблюдать правильную фазировку при подключении. Все четыре полюса имеют одинаковый механизм отключения, поэтому при срабатывании одного - отключаются сразу все. Дополнительные контакты (NO/NC) позволяют интегрировать устройство в системы контроля и автоматики.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент IEC 60947-2) и техническим условиям ТУ3421-040-05758109-2009. Класс токоограничения 3 и уровень импульсного напряжения 4 кВ обеспечивают соответствие категории перенапряжения IV - подходят для установки на входе в здание или перед чувствительным оборудованием. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление.

Преимущества

• Коммутируемый нейтральный проводник повышает безопасность при обслуживании - полностью размыкает цепь.
• Высокая отключающая способность (10 кА) обеспечивает надежность даже в сетях с большими потенциальными токами КЗ.
• Работа при температурах до –60 C делает его пригодным для использования вне помещений и в необогреваемых щитовых.
• Поддержка больших сечений кабелей (до 25 мм2) исключает необходимость в промежуточных соединениях.
• Наличие дополнительных контактов упрощает интеграцию в системы SCADA, PLC и сигнализации.
• Производитель КЭАЗ - проверенная российская компания с долгой историей выпуска надежной аппаратуры.

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды, пыли или агрессивных паров - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендуется для цепей постоянного тока - только переменный ток 50 Гц.
• Номинальный ток всего 1 А ограничивает использование только для маломощных нагрузок - не подходит для освещения, нагревателей или двигателей выше нескольких сотен ватт.
• Требуется точное соблюдение полярности при подключении нейтрали - неверное подсоединение может нарушить функцию защиты.
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита цепей управления в промышленных станках с низкопотребляющими контроллерами.
• Распределение питания в щитовых коттеджей для групп розеток с малой нагрузкой (например, домашняя аудиосистема, зарядные устройства).
• Функция отключения в системах автоматического управления - например, отключение насоса при аварии через сигнал с дополнительного контакта.
• Щитовые в холодных регионах (Сибирь, Дальний Восток), где другие модели не работают при минусовых температурах.

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 1 А - иначе выключатель будет постоянно отключаться.
• При использовании в щите с несколькими автоматами учтите, что BM63-4NL1-10-УХЛ3 занимает 4 модуля - планируйте плотность сборки.
• Для подключения кабелей сечением более 16 мм2 используйте наконечники - так надежнее и удобнее затягивать винты.
• Если нужна сигнализация состояния - подключите дополнительный контакт к индикатору или в систему мониторинга.
• Не устанавливайте рядом с источниками тепла - хотя диапазон температур широкий, длительный перегрев снижает срок службы.
• Проверяйте наличие сертификатов и клейма КЭАЗ на корпусе - оригинальные изделия имеют четкую маркировку и качественную окраску.
