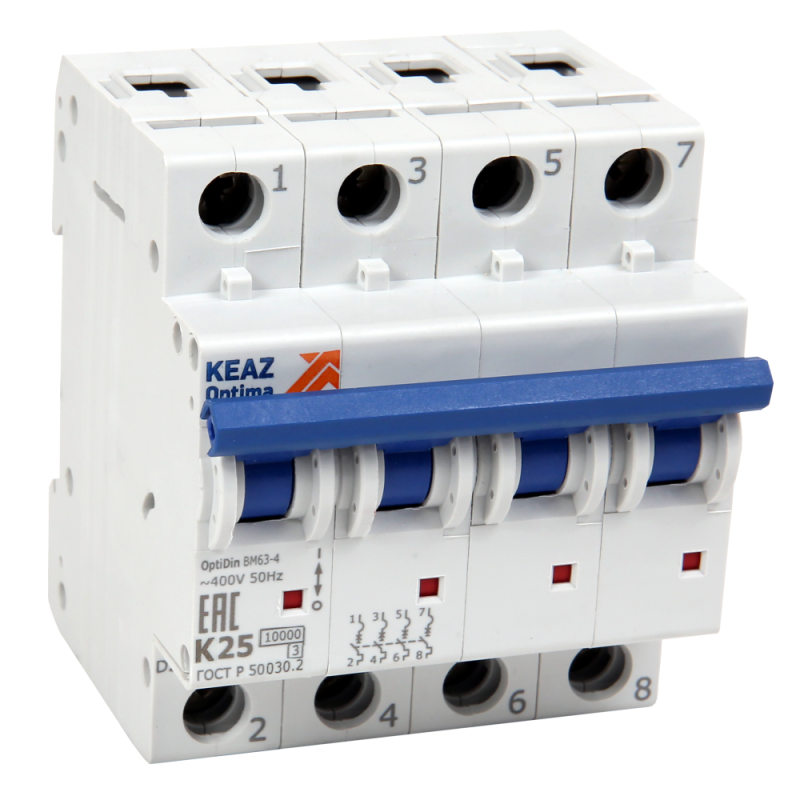

Выключатель автоматический модульный 4п Z 1А 10кА OptiDin BM63-4NZ1-10-УХЛ3 КЭАЗ 262964

Автоматический выключатель модульный 4-полюсный 1A Z 10кА AC тип NZ УХЛ3 от КЭАЗ - надёжное устройство для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного, коммерческого и жилого оборудования. Артикул 262964 относится к серии OptiDin.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 1A Z 10кА AC тип NZ УХЛ3 предназначен для защиты электрических цепей с номинальным напряжением до 400 В и частотой 50 Гц. Обеспечивает безопасную коммутацию нагрузки, отключение при перегрузках и аварийных токах короткого замыкания. Применяется в распределительных щитах промышленных объектов, офисных зданий, коттеджей, системах автоматизации и управляемых технологических линиях. Особенно эффективен там, где требуется одновременная защита трёх фаз и нулевого провода.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных цепей управления, сигнализации, контрольных схем;
• Номинальное напряжение: 400 В переменного тока (AC);
• Количество полюсов: 4 - все полюса коммутируются, включая нейтральный проводник;
• Номинальная отключающая способность: 10 кА - способен отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: Z - чувствительная к кратковременным перегрузкам, идеально для защиты электроники и преобразователей;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ за счёт ускоренного отключения;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита;
• Климатическое исполнение: УХЛ3 - работает при температуре от –60 C до +60 C, подходит для холодных регионов и неотапливаемых помещений;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения;
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке;
• Глубина монтажа: 75 мм - учтите при проектировании корпуса щита;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к распределительным сетям (например, на входе в здание);
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и длительной перегрузки;
• Наличие дополнительных контактов: да - можно подключить вспомогательные контакты для сигнализации состояния (вкл/выкл);
• Возможна дополнительная комплектация: да - поддерживаются аксессуары (блокировки, расцепители, дугогасительные камеры).

Совместимость и монтаж

Автоматический выключатель модульный 1A Z 10кА AC тип NZ УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения используйте клеммы, рассчитанные на сечение до 25 мм2. Все полюса имеют одинаковый механизм отключения - при срабатывании одного полюса отключаются все четыре. Нейтральный проводник коммутируется, что важно для систем TN-S и TT. Убедитесь, что глубина щита минимум 75 мм. Устройство совместимо с другими элементами серии OptiDin: контактными модулями, реле времени, блокировками.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и ТУ3421-040-05758109-2009. Соответствует международному стандарту IEC 60947-2. Класс перенапряжения IV обеспечивает защиту от переходных процессов в распределительных сетях. Сертифицирован для работы в условиях повышенной запылённости (степень загрязнения 2) и широких температурных колебаний (УХЛ3).

Преимущества

• Высокая точность срабатывания благодаря характеристике Z - не ложные отключения при пусковых токах;
• Комплексная защита: два типа расцепителей обеспечивают надёжность даже при сложных нагрузках;
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевой жиле после отключения;
• Устойчивость к экстремальным температурам - подходит для холодных складов, уличных щитов, северных регионов;
• Поддержка дополнительных контактов - удобно для интеграции в системы SCADA и АСУ ТП;
• Произведено на КЭАЗ - проверенный временем российский производитель с соблюдением всех норм безопасности.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает открытую установку;
• Номинальный ток всего 1 А - не подходит для силовых цепей выше 400 Вт (при 400 В);
• Характеристика Z слишком чувствительна для мощных двигателей - лучше использовать C или D для таких нагрузок;
• Не рекомендуется для постоянных циклических включений более 10 раз в час - возможен износ механики;
• Не предназначен для работы с постоянным током (DC) - только переменный ток 50 Гц.

Примеры использования

• Защита контроллеров PLC в промышленных панелях;
• Питание датчиков, реле, световых индикаторов в системах автоматизации;
• Щиты управления насосными станциями, вентиляционными установками;
• Распределительные щиты в коттеджах с высокоточной электроникой (аудио, видеосистемы, домашние серверы);
• Цепи управления освещением в торговых центрах с LED-подсветкой.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша нагрузка действительно не превышает 1 А - превышение вызовет частые отключения;
• При использовании в холодных помещениях проверьте, чтобы температура не опускалась ниже –60 C - это крайний предел;
• Для удалённого контроля состояния подключите дополнительный контакт NO/NC - он передаёт сигнал в систему мониторинга;
• Не путайте с характеристикой B/C/D - Z используется только для чувствительной электроники;
• При сборке щита оставляйте свободное место вокруг устройства - несмотря на IP20, нужна вентиляция для теплоотвода;
• Проверяйте соответствие сечения кабеля - 25 мм2 максимум, иначе возможен нагрев и повреждение клемм.
