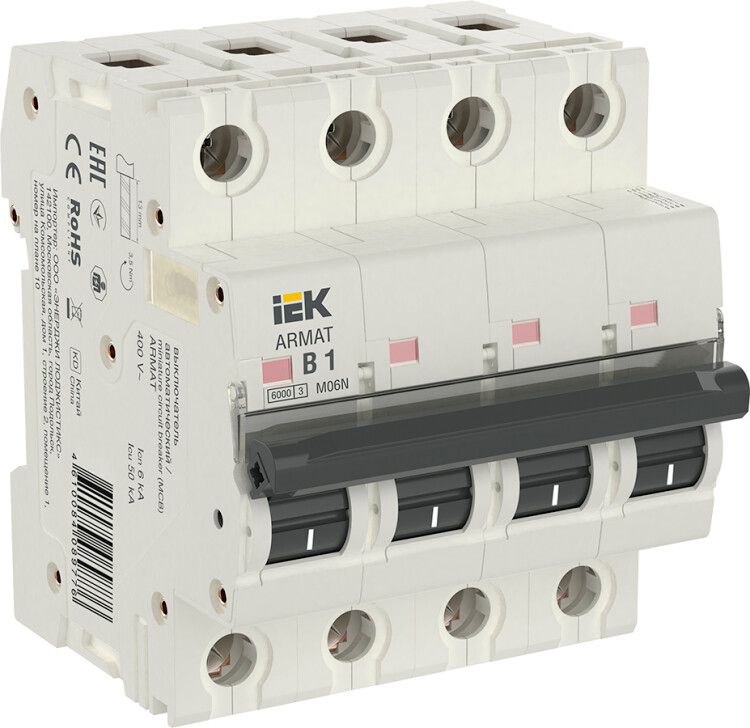

Выключатель автоматический четырехполюсный M06N 4P B 1А 6кА ARMAT | AR-M06N-4-B001 IEK

Автоматический выключатель четырехполюсный B 1А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная защита на 400 В с номиналом 1 А. Артикул ar-m06n-4-b001 соответствует модели M06N.

Назначение и область применения

Автоматический выключатель четырехполюсный B 1А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, питание трёхфазных потребителей с нейтралью, таких как насосы, вентиляторы, системы освещения или оборудование с управлением по схеме 380/220 В. Применяется в щитках жилых домов, малых офисов, мастерских и других объектах с бытовой нагрузкой. Подходит для установки там, где есть риск возникновения кратковременных перегрузок, характерных для запуска двигателей или нагревательных элементов.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитана защита;
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, срабатывает при токе 3–5 кратном от номинала; оптимальна для бытовых нагрузок с плавным пуском;
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: мгновенно против КЗ и с задержкой против длительной перегрузки;
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины на рейке (17,5 мм каждый);
• Номинальное напряжение изоляции (Ui): 500 В - предел, при котором сохраняется электроизоляция между частями аппарата;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов >12,5 мм, но не от воды и пыли;
• Рабочий диапазон температур: от –40 C до +70 C - позволяет использовать в неотапливаемых помещениях, на улице в закрытых щитах;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность оборудования;
• Цвет корпуса: белый - стандартный цвет для серийных изделий IEK;
• Гарантия: 10 лет (120 месяцев) - один из самых длинных сроков среди аналогов;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения;
• Возможна дополнительная комплектация - поддерживаются аксессуары (например, блокировки, сигнализаторы положения).

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 1А 6кА M06N монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: ноль (N) подключается к выводу, обозначенному буквой N, остальные три - к фазным клеммам. Все контакты зажимаются винтами - момент затяжки не должен превышать рекомендованный производителем, чтобы не повредить пластиковые детали. Устройство совместимо с другими аппаратами серии ARMAT, поэтому легко комбинируется в одном щите. Обязательно проверьте, что ширина вашего щита позволяет вместить 4 модуля (70 мм).

Безопасность и стандарты

Автоматический выключатель M06N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 гарантирует быстрое прекращение тока КЗ, минимизируя риск возгорания. Сертифицирован для работы в бытовой сфере, не предназначен для промышленных систем с высокими импульсными нагрузками. Отключение всех четырёх полюсов исключает опасность оставшегося потенциала на нейтрали при аварии.

Преимущества

• Высокая надёжность благодаря двухступенчатому расцепителю (электромагнитному и тепловому);
• Широкий диапазон рабочих температур - работает даже в сырых и холодных местах;
• Долгий срок службы и 10-летняя гарантия - одно из лучших предложений на рынке;
• Поддержка дополнительных аксессуаров - возможность расширения функционала;
• Совместимость со всей серией ARMAT - удобно для масштабирования щитов.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• IP20 не допускает использование во влажных или пыльных открытых зонах - требует установки внутри закрытого щита;
• Номинал 1 А слишком мал для мощных приборов - не подходит для защиты плит, бойлеров, кондиционеров;
• Характеристика B менее эффективна при частых пусках тяжёлых двигателей - для них лучше выбрать C или D;
• Не имеет встроенного УЗО - если нужна защита от утечек тока, требуется отдельное устройство.

Примеры использования

• Защита группы розеток в квартире с несколькими приборами (телевизор, компьютер, зарядка) на одной фазе с нулём;
• Щитовая защита трёхфазного светового контура в подъезде с нейтральным проводом;
• Контроль питания контроллера или автоматики в небольшом помещении (гараж, кладовая, будка охранника);
• Резервный автомат в щите дома для слаботочных систем (домофон, камеры наблюдения).

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка на все полюса не превышает 1 А - даже если одна фаза загружена меньше, другие могут вызвать срабатывание;
• При подключении кабеля сечением 25 мм2 используйте наконечники - так надёжнее и проще затянуть контакт;
• Не устанавливайте рядом с источниками тепла - высокая температура может вызывать ложные срабатывания;
• Проверяйте соответствие номинала автомата сечению кабеля: для 1 А достаточно 1,5 мм2 меди, но 25 мм2 - это максимум, а не норма;
• Если планируете много таких аппаратов - выбирайте одну серию (M06N) для унификации и удобства обслуживания.
