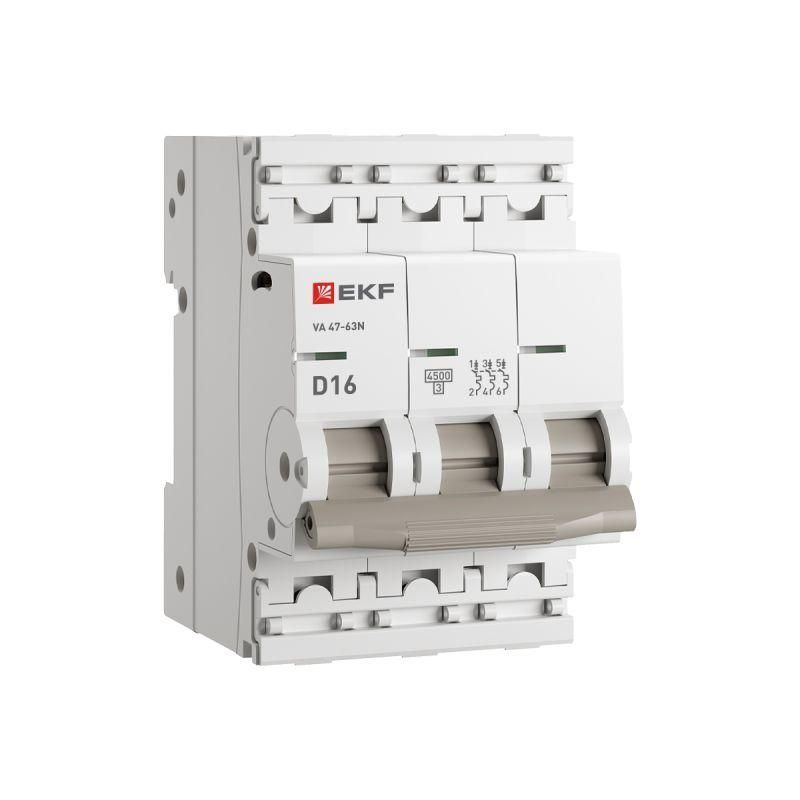

Автоматический выключатель ВА 47-63N 3P 16А (D) 4,5 кА PROXIMA - M634316D EKF

Автоматический выключатель 3-полюсный 16А 4,5 кА ВА 47-63N от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию PROXIMA, подходит для установки в распределительных щитах промышленных и бытовых объектов, где требуется надёжная защита трёхфазных нагрузок.

Назначение и область применения

Автоматический выключатель 3-полюсный 16А 4,5 кА ВА 47-63N защищает трёхфазные цепи переменного тока от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах на предприятиях, в производственных помещениях, на станках, насосных станциях, системах вентиляции и других объектах с высокой плотностью нагрузки. Применяется там, где необходима защита с характерistikой D - то есть при наличии больших пусковых токов, например, у двигателей, компрессоров или мощных светильников.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 4,5 кА
• Род тока: переменный (AC), частота 50–60 Гц
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами
• Модульная ширина: 3 модуля (54 мм)
• Сечение подключаемых проводников: 1–16 мм2 (медные и алюминиевые)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от –40 C до +55 C
• Номинальное импульсное напряжение: 4 кВ
• Глубина монтажа: 72 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Количество дугогасительных пластин: 9 - повышает надёжность отключения при КЗ

Совместимость и монтаж

Автоматический выключатель 3-полюсный 16А 4,5 кА ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитах. Устройство имеет двойной зажим - провода можно подключать как сверху, так и снизу, что упрощает организацию шинных соединений. Для фиксации используются винты с моментом затяжки 3 Нм - они обеспечивают прочное соединение даже при использовании алюминиевых проводов. Монтаж требует соблюдения посадочного размера: глубина корпуса 72 мм должна учитываться при выборе шкафа. Пломбируемый механизм клемм предотвращает несанкционированное вскрытие - после установки крышку можно запечатать.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 16А 4,5 кА ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Индикаторное окно показывает реальное положение контактов - «ON»/«OFF» - что снижает риск ошибок при обслуживании. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не рассчитана на работу во влажных или пыльных условиях вне щита.

Преимущества

• Удобное подключение проводов сверху и снизу - упрощает сборку шинных систем
• Встроенные пломбы клемм - предотвращают несанкционированный доступ
• Винты с повышенным моментом затяжки (3 Нм) - гарантируют надёжный контакт при любых проводниках
• Цветной индикатор состояния контактов - сразу видно, включен или отключен аппарат
• Усиленный корпус с дополнительными заклёпками - увеличивает механическую жёсткость
• 9 дугогасительных пластин - обеспечивают безопасное гашение дуги при аварийном отключении
• Поддержка медных и алюминиевых проводов - универсальность в подключении

Ограничения применения

Автоматический выключатель 3-полюсный 16А 4,5 кА ВА 47-63N не предназначен для работы в условиях повышенной влажности, на улице или в пыльных средах без дополнительной защиты - степень IP20 не обеспечивает герметичность. Не рекомендуется использовать в сетях постоянного тока. Отключающая способность 4,5 кА недостаточна для мест с очень высокой токовой мощностью КЗ (например, рядом с крупными трансформаторами); в таких случаях нужен аппарат с классом 6 кА или выше. Также не следует применять этот аппарат для защиты цепей с токами ниже 10 А - характеристика D будет давать слишком долгое время срабатывания при малых перегрузках.

Примеры использования

• Защита трёхфазного двигателя 3 кВт с высоким пусковым током
• Щитовая защита конвейера на заводе
• Распределительный щит насосной станции
• Оборудование HVAC-систем с компрессорами
• Электрощиты в производственных цехах с групповым освещением на металлогалогенках

Практические советы

• При подключении алюминиевых проводов используйте специальные переходники или смазку против окисления - это продлит срок службы контакта
• Не забывайте проверять состояние индикатора перед работой - он показывает реальный режим аппарата, а не положение рукоятки
• При монтаже в tight-шахтах учтите глубину 72 мм - выбирайте щиты с достаточным внутренним объёмом
• Для профилактики периодически проверяйте затяжку винтов - особенно после первых нескольких включений
• Если требуется более высокая отключающая способность (6 кА), рассмотрите модели ВА 47-63 с пометкой “6 кА” - эти устройства совместимы по форме, но имеют другую внутреннюю конструкцию
