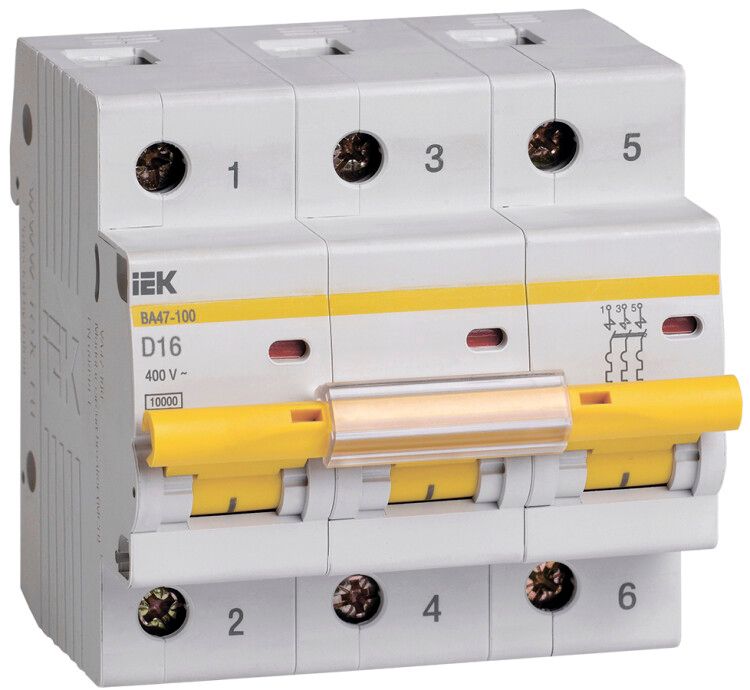

Выключатель автоматический трехполюсный ВА47-100 16А D 10кА KARAT | MVA40-3-016-D IEK

Автоматический выключатель ВА47-100 от IEK (ИЭК), артикул mva40-3-016-d, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, монтируется на DIN-рейку, обеспечивает надежную работу в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический ВА47-100 защищает распределительные и групповые цепи с активной и индуктивной нагрузкой — например, двигатели, трансформаторы, освещение, оборудование на производстве. Применяется в вводно-распределительных щитах жилых домов, офисов, заводов и объектов инфраструктуры. Благодаря высокой отключающей способности (10 кА) может использоваться как вводный автомат.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В — рассчитан на трёхфазные сети переменного тока
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип тока: AC — работает только с переменным током частотой 50 Гц
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая риск повреждения оборудования
• Тип расцепителя: электромагнитный и тепловой — два уровня защиты: мгновенное отключение при КЗ и задержка при длительной перегрузке
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого сечения
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит
• Модульная ширина: 4,5 модуля — занимает 9 мм на DIN-рейке каждый, всего 40,5 мм
• Глубина монтажа: 74,3 мм — необходимый запас места внутри щита
• Диапазон рабочих температур: от -40 °C до +50 °C — работает в холодных и жарких условиях
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Исполнение: стационарное — не предназначен для перемещения или частого извлечения
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть его в паз рейки — фиксация имеет двойное положение, что исключает случайное выпадение. Подключение проводов осуществляется через верхние и нижние зажимы с насечками, обеспечивающими прочный контакт даже при больших токах. Максимальное сечение кабеля — 25 мм², рекомендуется использовать медные жилы. Не допускается подключение алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует безопасность при работе в сетях до 400 В. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что защищает кабель и оборудование. IP20 предотвращает доступ к токоведущим частям при открытой крышке щита, но не защищает от внешних воздействий — требуется герметичный корпус.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный — на внезапное КЗ
• Широкая рукоятка с удобной поверхностью — легче включать/выключать, особенно в перчатках
• Насечки на зажимах — снижают нагрев и усиливают контакт, продлевают срок службы соединений
• Индикатор положения контактов — четко показывает, включен ли автомат (зелёный = вкл, красный = выкл)
• Защелка с двойной фиксацией — надёжнее обычных аналогов, не выпадает при вибрациях
• Поддержка дополнительных устройств — возможно подключение Aux-контактов, расцепителей UVT, SHUNT
• Работает при экстремальных температурах — от -40°C до +50°C, подходит для неотапливаемых помещений

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц
• IP20 не защищает от воды и пыли — нельзя устанавливать вне щита или в сырых местах без дополнительной защиты
• Не предназначен для частого включения/выключения — рассчитан на стационарную эксплуатацию
• Не подходит для защиты светодиодных светильников с импульсными источниками питания — из-за высоких пусковых токов возможны ложные срабатывания
• При температуре ниже -40°C или выше +50°C возможны изменения характеристик срабатывания

Примеры использования

• Вводной автомат в этажном щите многоквартирного дома
• Защита группы мощных двигателей на производственной линии
• Щит управления конвейером с асинхронными двигателями
• Распределительный щит на складе с системой вентиляции и насосами
• Автоматизация теплицы с обогревом и поливом — при условии установки в закрытом боксе

Практические советы

• Выбирая автомат ВА47-100, проверьте соответствие сечения кабеля — не используйте провода больше 25 мм²
• При монтаже в щитах с высокой плотностью компонентов учтите глубину 74,3 мм — не забудьте про место для проводов
• Для цепей с пуском двигателей (например, насосов) характерика D оптимальна — она не будет ложно срабатывать при старте
• Если нужна удаленная сигнализация состояния автомата — выбирайте модель с дополнительным Aux-контактом
• Перед первым включением проверьте, чтобы рукоятка находилась в положении “OFF” — затем включите плавно, без рывков
• Не устанавливайте рядом с источниками тепла — перегрев может снизить точность срабатывания теплового расцепителя
