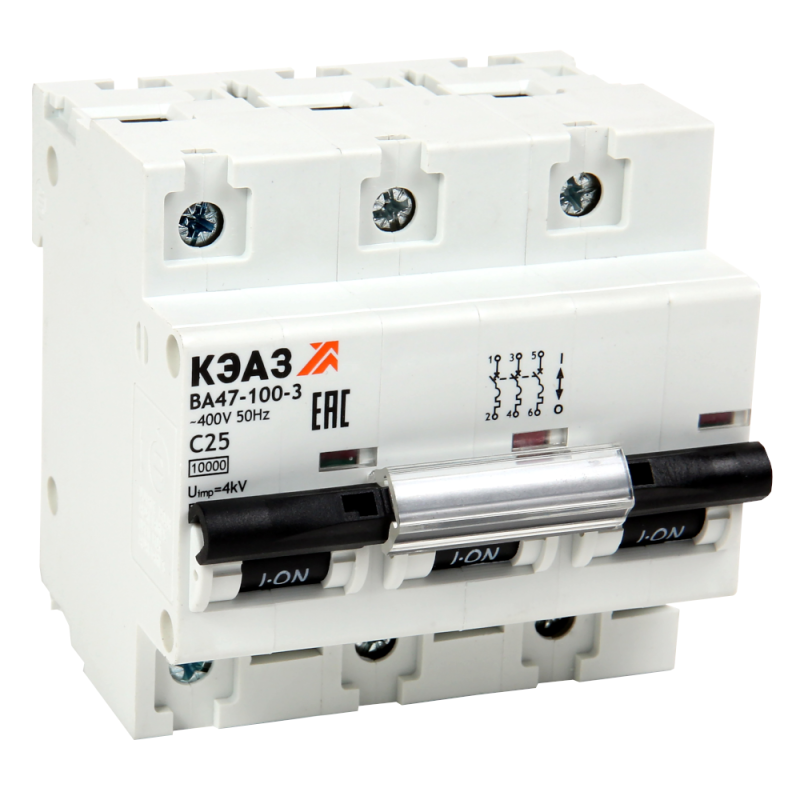

Выключатель автоматический модульный 3п D 16А 10кА ВА47-100-3D16-УХЛ3 КЭАЗ 318129

Автоматический выключатель ВА47-100-3D16-УХЛ3 от КЭАЗ — трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

ВА47-100-3D16-УХЛ3 предназначен для защиты сетей переменного тока напряжением до 400 В и частотой 50 Гц. Устройство обеспечивает безопасную работу цепей при перегрузках и аварийных токах короткого замыкания. Также позволяет вручную включать и отключать нагрузку — например, при обслуживании оборудования.

Используется в промышленных и бытовых распределительных щитах: для питания станков, насосов, конвейеров, систем освещения, HVAC и других трёхфазных потребителей. Особенно эффективен в условиях, где требуется баланс между стоимостью и надёжностью.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В — рабочее напряжение сети
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Сечение провода: 2,5–35 мм² — совместим с медными жилами этого диапазона
• Модульная ширина: 4,5 модуля — занимает 4,5 стандартных модулей на DIN-рейке (≈81 мм)
• Глубина монтажа: 71 мм — требует свободного места внутри щита
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только во внутренних помещениях
• Рабочая температура: от –60 °C до +40 °C — работает в суровых климатических условиях, включая холодные склады и уличные щитовые
• Класс токоограничения: 3 — снижает величину тока КЗ за счёт быстрого отключения
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения
• Категория перенапряжения: IV — рассчитан на использование в местах с наибольшими рисками перенапряжений (например, на входе в здание)

Совместимость и монтаж

ВА47-100-3D16-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке — никаких болтов или креплений не требуется.

Подключение проводов осуществляется через верхние и нижние зажимы. Максимальное сечение — 35 мм², минимальное — 2,5 мм². Не используйте провода меньше 2,5 мм² — они плохо фиксируются и могут перегреваться.

Устройство совместимо со всеми типами модульных автоматов КЭАЗ серии ВА47-100. Может использоваться в паре с УЗО, дифавтоматами и другими модулями той же серии.

Безопасность и стандарты

ВА47-100-3D16-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет класс токоограничения 3, что повышает безопасность при коротком замыкании. Номинальное импульсное напряжение 4 кВ и категория перенапряжения IV обеспечивают устойчивость к внешним помехам, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно защищает даже при серьёзных авариях
• Характеристика D — идеально для двигателей и другого оборудования с большими пусковыми токами
• Широкий диапазон температур — можно использовать в неотапливаемых помещениях и на улице (в закрытых щитах)
• Простой монтаж на DIN-рейку — экономит время при сборке щитов
• Цена ниже аналогов с такими же параметрами — выгодное решение для массового внедрения

Ограничения применения

• Не предназначен для работы вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током (DC) — только для переменного тока 50 Гц
• Не подходит для нагрузок менее 2,5 мм² — малые сечения не фиксируются надёжно
• Не имеет функции дифференциального тока — для защиты от утечек нужен отдельный УЗО
• Не следует применять в средах с агрессивными химическими веществами — материал корпуса не устойчив к воздействию растворителей

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 4 кВт в промышленном станке
• Распределение энергии на конвейерную линию с несколькими приводами
• Щитовая на объекте с холодным климатом (склад, теплица, производственный участок)
• Главный ввод в небольшую мастерскую или ремонтную зону
• Фазовый автомат в щите управления системой вентиляции

Практические советы

• Выбирая ВА47-100-3D16-УХЛ3, проверьте глубину вашего щита — минимум 71 мм необходимо для полного вхождения устройства
• При подключении проводов затягивайте зажимы усилием рук — переусиливать нельзя, чтобы не повредить контакты
• Для защиты от утечек тока обязательно дополняйте этот автомат УЗО
• Если используется в холодном помещении, убедитесь, что температура не опускается ниже –60 °C — иначе возможны отказы механики
• Не смешивайте автоматы этой серии с продукцией других брендов в одном щите без проверки совместимости по ширине и креплению
• ВА47-100-3D16-УХЛ3 — часть бюджетной серии КЭАЗ. Для ответственных объектов с повышенными требованиями к сроку службы рассмотрите более дорогие серии, такие как ВА47-29 или ВА47-60
