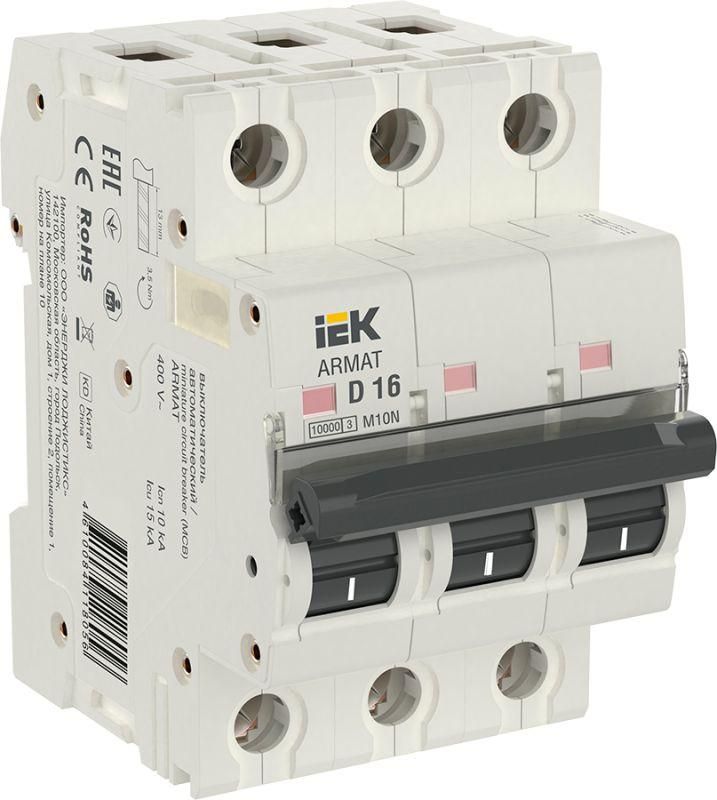

Выключатель автоматический трехполюсный M10N 3P D 16А 10кА ARMAT | AR-M10N-3-D016 IEK

Автоматический выключатель трехполюсный 16А M10N 10кА от IEK предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых и общественных зданий, где требуется надёжная защита оборудования с номинальным током до 16 А.

Назначение и область применения

Автоматический выключатель трехполюсный 16А M10N 10кА защищает трёхфазные сети переменного тока с частотой 50 Гц. Он применяется там, где есть риск перегрева проводки или возникновения аварийных токов — например, на входе в распределительные щиты, у групповых линий мощных потребителей: насосов, компрессоров, кондиционеров, станков.

Подходит для бытового и аналогичного коммерческого использования. Устройство не рекомендовано для защиты чувствительной электроники — его характеристика D предполагает высокую допустимую пиковые нагрузки перед срабатыванием.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой рассчитан выключатель;
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: D — позволяет временно выдерживать большие пусковые токи (например, при запуске двигателей);
• Тип расцепителя: электромагнитный + тепловой — обеспечивает двойную защиту: мгновенную при КЗ и задержанную при длительной перегрузке;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли;
• Напряжение изоляции: 500 В — максимальное напряжение, которое может выдержать изолирующее покрытие без пробоя;
• Рабочая температура: от –40 °C до +70 °C — работает в широком диапазоне, включая холодные помещения;
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию КЗ за счёт оперативного отключения;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (по 17,5 мм каждый);
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого сечения;
• Цвет: белый — соответствует стандартному цвету корпусов в щитах;
• Гарантия: 15 лет — один из самых длинных сроков среди аналогов;
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности.

Совместимость и монтаж

Автоматический выключатель трехполюсный 16А M10N 10кА монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейку — никаких болтов или креплений не требует. Подключение проводов осуществляется через винтовые зажимы на лицевой стороне. Обязательно соблюдайте момент затяжки — не переусердствуйте, чтобы не повредить контакты.

Выключатель совместим со всеми стандартными шинами и клеммниками, используемыми в щитах с сериями ARMAT. Пространство между соседними аппаратами должно быть не менее 5–10 мм для теплоотвода.

Безопасность и стандарты

Автоматический выключатель трехполюсный 16А M10N 10кА соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Отличается высокой механической прочностью корпуса и надёжной изоляцией. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что увеличивает срок службы подключённого оборудования.

Преимущества

• Высокая отключающая способность (10 кА) — подходит даже для объектов с высокими токами КЗ;
• Длительная гарантия (15 лет) — свидетельствует о качестве материалов и сборки;
• Широкий диапазон рабочих температур — надёжно работает в неотапливаемых помещениях;
• Характеристика D — идеальна для защиты двигателей и других устройств с высокими пусковыми токами;
• Простота монтажа — легко заменяется и обслуживается;
• Совместимость с другими изделиями серии ARMAT — удобно формировать единые щиты.

Ограничения применения

• Не предназначен для защиты однофазных цепей — используется только в трёхфазных системах;
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных местах (бани, улицы, подвалы без герметизации);
• Характеристика D не подходит для защиты освещения, компьютеров, зарядных устройств — слишком высокий порог срабатывания;
• Не имеет функции дифференциального тока — для защиты от утечек нужен отдельный УЗО;
• Максимальное сечение кабеля 25 мм² — не подходит для крупных силовых линий выше 100 А.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения дома;
• Входной автомат в щите многоквартирного дома для группы розеток на этаже;
• Щит управления конвейерной лентой на складе;
• Распределительный щит в мастерской с точечной сваркой или воздушным компрессором.

Практические советы

• Выбирая автоматический выключатель трехполюсный 16А M10N 10кА, проверьте, что ваша сеть действительно трёхфазная — 380/400 В, а не однофазная 220 В;
• Если вы планируете использовать его рядом с другим автоматом, учтите, что он занимает 3 модуля — спланируйте место в щите;
• Для защиты от утечек тока обязательно добавьте УЗО или дифавтомат — этот аппарат не выполняет эту функцию;
• При подключении кабелей сечением более 16 мм² убедитесь, что они плотно входят в зажимы — слабый контакт вызывает нагрев;
• Проверяйте соответствие класса токоограничения 3 — особенно важно, если в помещении уже установлены другие автоматы с меньшим классом — это влияет на координацию защиты.
