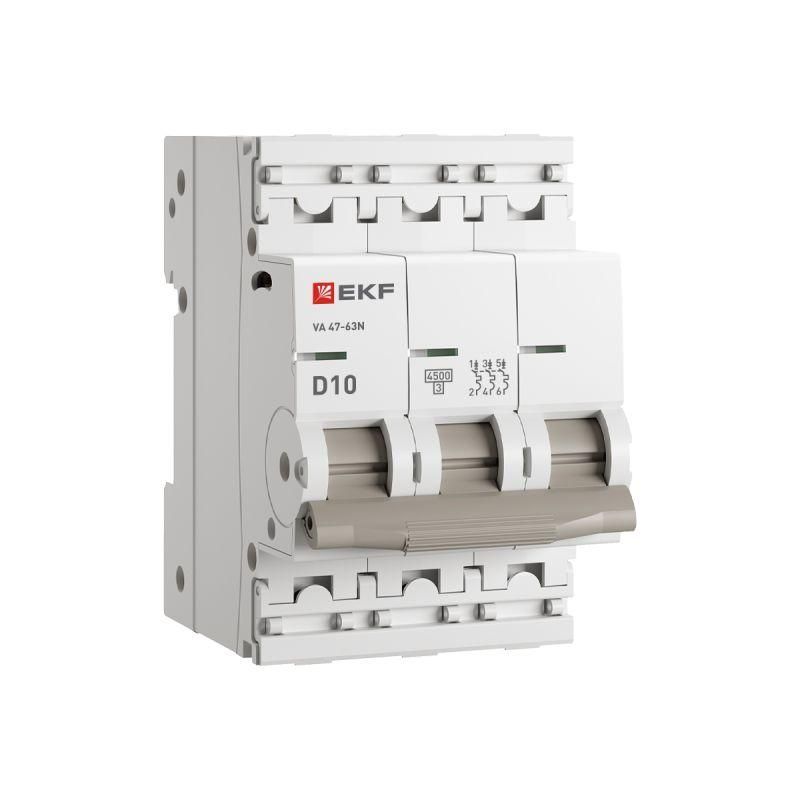

Автоматический выключатель ВА 47-63N 3P 10А (D) 4,5 кА PROXIMA - M634310D EKF

Автоматический выключатель 3-полюсный 10А 4,5 кА ВА 47-63N D от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах переменного тока. Этот выключатель серии PROxima подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает надёжную коммутацию и безопасную эксплуатацию благодаря защищённой конструкции и высокой отключающей способности.

Назначение и область применения

Автоматический выключатель 3-полюсный 10А 4,5 кА ВА 47-63N D используется для защиты трёхфазных линий с нагрузкой до 10 А. Он применяется в распределительных щитах объектов с постоянным или периодическим режимом работы: квартиры, офисы, торговые помещения, производственные участки с маломощным электрооборудованием. Подходит для защиты двигателей, насосов, вентиляторов и других устройств с пусковыми токами, требующих характеристики срабатывания D.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами (например, двигатели, трансформаторы)
• Количество полюсов: 3 - отключение всех трёх фаз одновременно
• Номинальное напряжение изоляции: 660 В - максимальное напряжение, которое может выдерживать изоляция без пробоя
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Сечение проводника: 1–16 мм2 - позволяет подключить медные провода указанного сечения
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и ограниченная защита от крупных предметов; не защищён от воды и пыли
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 17,5 мм/модуль)
• Рабочая температура: от –40 C до +55 C - работает в условиях холодных помещений и нагреваемых щитах
• Глубина монтажа: 72 мм - требуется свободное пространство за щитом для правильной установки
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри закрытых щитов, без пылевых осаждений и конденсата

Совместимость и монтаж

Автоматический выключатель 3-полюсный 10А 4,5 кА ВА 47-63N D монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковой крышкой - её можно опломбировать для предотвращения несанкционированного вмешательства. Устройство совместимо с другими элементами серии PROxima: дифференциальными автоматами, УЗО, контактами. Монтаж возможен в любых типах распределительных щитов с достаточным внутренним объёмом (минимальная глубина 72 мм). Перед установкой проверьте соответствие сечения проводов (не менее 1 мм2 и не более 16 мм2).

Безопасность и стандарты

Автоматический выключатель 3-полюсный 10А 4,5 кА ВА 47-63N D соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для бытовых и аналогичных применений. Конструкция обеспечивает классическую двухступенчатую защиту: тепловую (при перегрузках) и электромагнитную (при КЗ). Индикатор на лицевой панели показывает реальное положение контактов - «ON» / «OFF» / «TRIPPED». Наличие опломбируемой крышки снижает риск случайного или намеренного изменения настроек.

Преимущества

• Улучшенная конструкция корпуса повышает долговечность и надёжность
• Индикатор состояния контактов позволяет быстро диагностировать причину отключения
• Пластиковая крышка защищает зажимы и даёт возможность пломбировки
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений
• Поддержка пусковых токов через характеристику D - идеально для электродвигателей
• Совместимость с продукцией EKF PROxima - легко формировать комплексную защиту

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током - только переменный ток 50–60 Гц
• Не подходит для защиты мощных промышленных установок выше 4,5 кА - при больших токах КЗ требуется более мощный автомат
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не следует использовать в местах с уровнем загрязнения выше 2 - например, в цехах с металлической пылью или паром

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 3 кВт
• Щитовое оборудование в офисном здании для питания группы розеток и света
• Распределительный щит на складе с вентиляционными установками
• Линии питания насосов в системах водоснабжения многоквартирного дома

Практические советы

• Выбирая автомат, убедитесь, что суммарная нагрузка по всем трём фазам не превышает 10 А - иначе будет ложное срабатывание
• При подключении проводов затягивайте винты усилием рук - переусиливать нельзя, чтобы не повредить зажим
• Для обслуживания используйте только отвертки с изолированными ручками - даже при отключенном питании есть опасность индуктивных напряжений
• Если автомат часто срабатывает - проверьте нагрузку, состояние проводки и наличие КЗ. Характеристика D не означает игнорирование перегрузок
• При сборке щита оставляйте минимум 72 мм свободного пространства за рейкой - иначе невозможно правильно зафиксировать устройство
• Пломбируйте крышку после окончания монтажа - особенно в общественных и административных зданиях, где важна безопасность
