Выключатель автоматический трехполюсный NB1-63H 3P 10A 10кА х-ка D (R) | 179880 CHINT

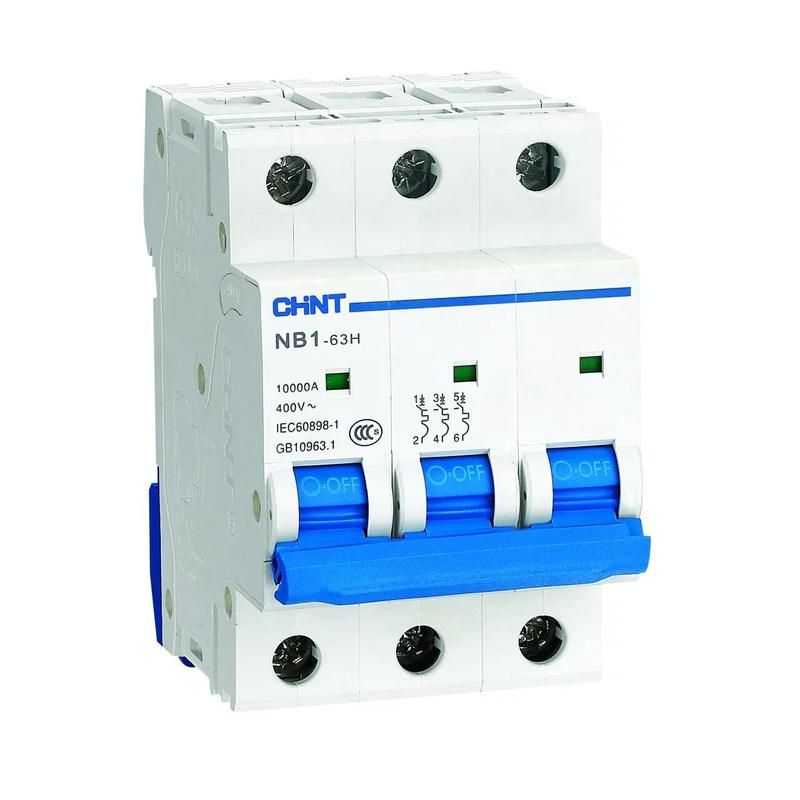

Автоматический выключатель NB1-63H — трёхполюсный модульный аппарат с номинальным током 10 А и характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита мощных потребителей с высокими пусковыми токами.

Назначение и область применения

Выключатель NB1-63H используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Характеристика D позволяет ему выдерживать кратковременные пусковые токи, характерные для двигателей, сварочных аппаратов, компрессоров и других индуктивных нагрузок. Применяется в системах управления оборудованием, на производстве, в насосных станциях, вентиляционных узлах и других местах, где возможны значительные импульсы тока при запуске.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинального
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Тип тока: переменный (AC), частота 50–60 Гц
• Модульная ширина: 3 модуля (54 мм)
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Рабочая температура: от -25 °C до +40 °C
• Степень загрязнения: 2 — допустимо наличие неметаллической проводящей пыли
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 — быстрое ограничение тока КЗ

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм² (медные) или 25 мм² (алюминиевые) — проверьте соответствие по паспорту. Также возможно подключение через шины типа PIN и FORK. Ширина одного полюса — 18 мм, поэтому три полюса занимают 54 мм места в щите. Устройство совместимо со всеми элементами серии NB1-63, включая дополнительные модули (контакты, расцепители).

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что снижает энергию КЗ, передаваемую в сеть. Напряжение изоляции 500 В обеспечивает безопасность при работе в сетях до 400 В. Индикация положения контактов (окно на корпусе) показывает состояние: “I” — включено, “O” — выключено, середина — сработало.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для промышленных сетей с большими токами КЗ
• Характеристика D — устойчив к пусковым токам, не даёт ложных срабатываний
• Гибкая система дополнительной комплектации — можно добавить сигналы и расцепители
• Надёжная механическая конструкция — 20 тысяч циклов работы
• Простая визуальная индикация состояния контактов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для постоянных частых включений (например, часто включаемые двигатели); лучше использовать контакторы
• Не подходит для цепей постоянного тока — только переменный ток AC
• Работает только в пределах температур -25…+40 °C; требует установки в закрытых щитах вне холодных или перегреваемых зон

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт в конвейерной линии
• Щитовая защита группы оборудования на производстве (компрессоры, насосы)
• Распределительный щит торгового центра с мощными светильниками и HVAC-системами
• Цепь питания сварочного аппарата с высоким пусковым током

Практические советы

• Выбирая автомат NB1-63H, убедитесь, что пусковой ток вашего устройства попадает в диапазон D (10–20×10 А = 100–200 А). Если ток ниже — рассмотрите характеристику C.
• При установке в щитке соблюдайте шаг между аппаратами — минимум 10 мм для теплоотвода.
• Для удалённой сигнализации срабатывания используйте опциональный контакт XF9J — он подключается параллельно основному выходу.
• Проверяйте момент затяжки клемм — переусердствовать нельзя, чтобы не повредить пластиковые контакты.
• Если нужна защита от потери фазы или перенапряжения — добавьте расцепитель V9.
